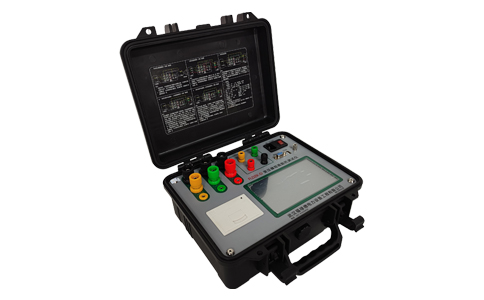

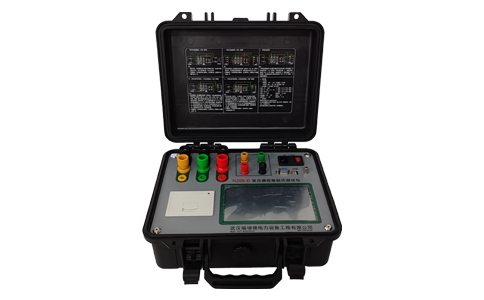

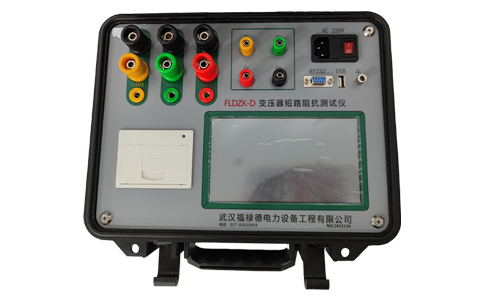

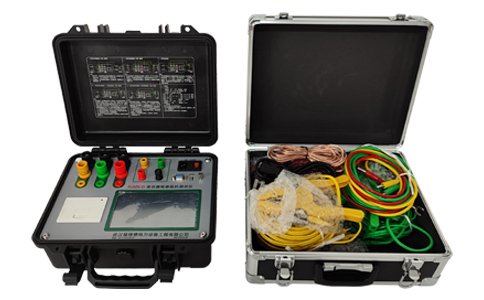

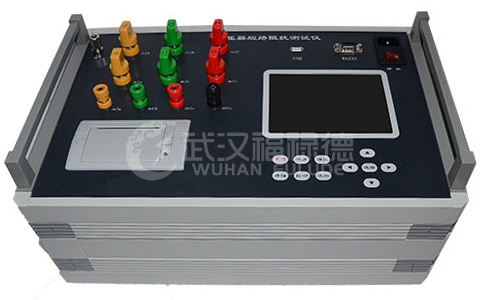

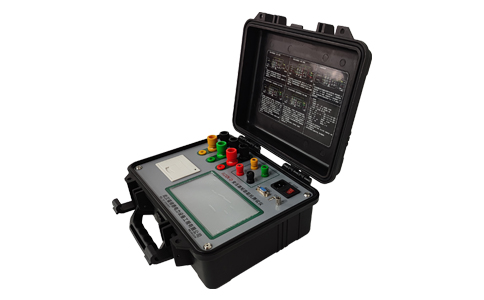

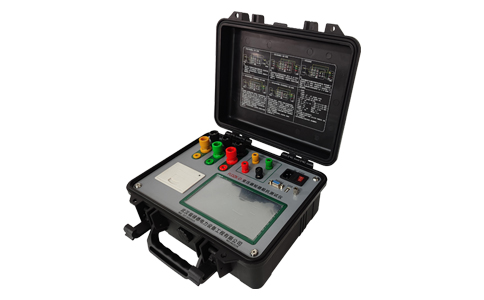

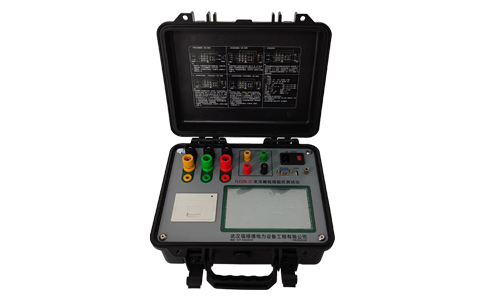

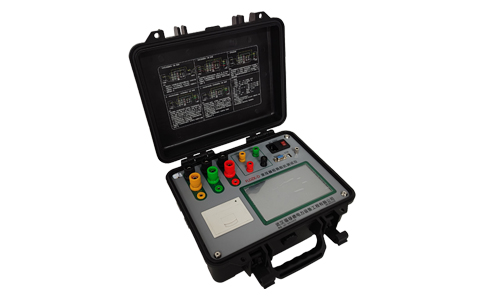

FLDZK-D变压器短路阻抗测试仪

1.  短路阻抗的测量:

用于变压器的低压短路阻抗实验，可在同一屏幕下三相或单相显示测量电压、电流、有功功率、阻抗值、阻抗电压百分比、电抗值、漏感值等参数。

2.  空载损耗的测量:

仪器显示三相电压、三相电流、三相功率，仪器显示施加电源波形的畸变率，并计算出变压器的空载电流百分比和空载损耗。

3.  负载损耗的测量:

显示三相电压、三相电流、三相功率，自动计算出变压器的阻抗电压百分比，折算到额定温度、额定电流下的负载损耗，仪器带有频率折算功能，能够在较宽频率范围内准确测量。

4.  分相测量:

用于检查三相变压器单相绕组的缺陷或现场无三相电源的情况。分相测试采用单相电源，分别测量出每一个单相数据后，可自动折算成三相的参数。

5.  零序阻抗的测量：

零序阻抗的测量适用于高压侧星形接线带中性点的变压器，仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。

6. 仪器具有谐波分析功能，可测量多次谐波的含有率及总畸变率，并带有原始波形及柱状图显示。

7. 仪器大屏幕液晶显示，可在同一屏幕显示三相电压、三相电流、三相功率、三相阻抗值、三相阻抗电压百分比、三相电抗值、三相漏感值、三相平均电压、平均电流、三相总功率和相关数据。仪器采用中文菜单，中文提示，操作简单。

8. 仪器备有U盘接口，可随时将仪器内存储的数据导入U盘，仪器测试时可直接存入U盘。

9. 内置存储器，掉电不丢失，仪器可存储400组数据。

11.系统自带打印机，可打印测试数据， 也可打印内存浏览数据。

12.**日历、时钟功能，可进行时间校准。

1. 基本测量精度：  电压、电流             ±（读数×0.2%+2字）

功率 (0.2≤cosφ≤1)   ±（读数×1.0% +2字）

2．电压测量范围：  AC  50V ～850V

3. 电流测量范围：  AC  0.5A～100A

4. 工 作 温  度：  -10℃～40℃

5. 存 储 温  度：  -20℃～50℃

5. 环 境 湿  度：  10%～85%

6. 外 形 尺  寸:   395×295×175mm

7. 重        量:   5kg(不包括测试线)
