变压器测试仪器

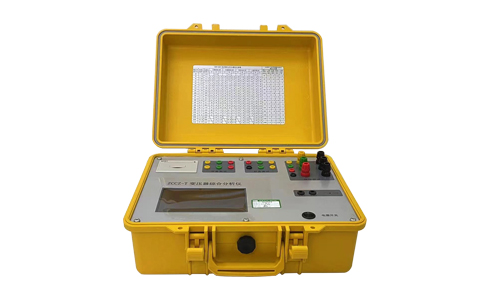

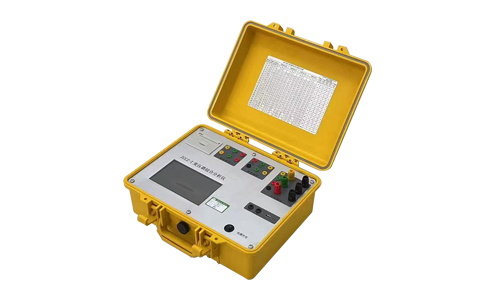

FLDCZ-T变压器材质分析仪

参考标准:
产品优势:

可现场测量多种配变、电变变压器容量,无需另配电源,检测更方便、更快捷;

变压器特性测量中,电压最大量程可达750V,电流最大量程达100A,且内部配有保护电路。测量时不用切换档位既可保证测量精度,更不用担心因档位选错而烧坏仪器;


设备厂家:福禄德电力

全国销售热线:027-82620419
产品别称:变压器材质分析仪
产品介绍

FLDCZ-T变压器材质(特性)分析仪是我公司研发人员专门针对不良电力用户偷逃基本电费、私自增容、不良企业生产变压器以铝代铜的问题而研发设计的新型仪器,是专门用于变压器容量、特性参数测量、干式变压器材质的高精密仪器。

随着科学技术的进步,材料特性也发生了很大变化,变压器供应商用铝制变压器来冒充铜制变压器,给需求单位带来很大损失。这一问题一直困扰供电局,应供电局邀请与指导,我公司根据铜、铝、温度特性等参数研发生产了一款材质分析仪,此设备专门用来测试甄别变压器的材质。

本产品采用七寸全触真全彩液晶显示器,中文显示,简便快捷的菜单式操作,人机界面友好。仪器内部自带高效能可充电电池,无需外接电源即可工作。电池一次完全充电可连续测量100台套以上的变压器。仪器内可提供三相精密50Hz正弦波交流测试电源,在测量变压器容量及变压器短路(负载)损耗时不需要外接三相测试电源及调压器、升流器等辅助设备,从而大大提高了工作效率。

本仪器为多功能测量仪器,相当于往常两种测试仪器:即有源变压器容量测试仪+变压器特性参数测试仪。它可对多种变压器的容量、型式、空载电流、空载损耗、短路(负载)损耗、阻抗电压等一系列工频参数进行精密的测量。


产品特点

1、判别10KV等级干式变压器线圈材质,根据铜、铝金属材料的热电效应特性原理,判别出变压器高低压绕组材质。采用非接触方式加热配电变压器绕组出线端子导电杆(排),同步测量配电变压器绕组端子电气参数,程序自动判别输出判断绕组材质属性;

2、7寸、1024*800分辨率,全触摸真彩大屏幕显示;

3、功能界面集设置、测试过程及结果一屏显示,方便设置参数和测量结果对比查看;

4、可现场测量多种配变、电变变压器容量,无需另配电源,检测更方便、更快捷;

5、结合外配电源以及调压、升压、升流等设备,可测量各种变压器的空载电流、空载损耗、阻抗电压、短路(负载)损耗等变压器特性数据;

6、所有测试结果均自动进行了相关校正。您只需输入相关参数(如温度、空载校正系数等),仪器即可自动进行诸如:波形畸形校正、温度校正、非额定电压校正、非额定电流校正等多种校正,使测试结果准确度更高;

7、变压器特性测量中,电压最大量程可达750V,电流最大量程达100A,且内部配有保护电路。测量时不用切换档位既可保证测量精度,更不用担心因档位选错而烧坏仪器;

8、变压器特性测试时,电压、电流量程均可以非常灵活、简便的进行扩展,只需简单的通过外接电压互感器、电流互感器即可,大大加宽了仪器的测试范围;

9、根据测试结果中的空载、负载损耗,可自动推定三相油浸式配变、电变变压器的性能水平,供工作人员现场参考。

技术参数

内置电源输出范围

电压

0~10V

电流

0~10A

特性测试电源输入范围

电压

0~750V

电流

0~100A

测试精确度

电压、电流

±0.2%

功率

±0.5%(CosΦ>0.1) ±1.0%(0.02<CosΦ<0.1)

工作温度

-20℃~+60℃

充电器电源要

市电 AC160V~265V

绝缘度

⑴、容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ

⑵、充电电源输入对机壳之间承受工频2KV(有效值),测试时长1分钟

体积

32cm×25cm×12cm

重量

3㎏


附件配件
检定证书
