电缆故障测试仪器

FLDDT-105无线遥测六角图伏安相位仪

参考标准:
产品优势:

采用专用定制天线,轻松应对站内各种复杂环境的  远距离无线通讯

具有抗谐波干扰的功能,在有谐波的情况下,依然保持测量的精度

内置大容量锂电池,一次充电后,不关屏幕背光时,可以连续工作10小时(开启背光关闭功能,待机时间更长)


设备厂家:福禄德电力

全国销售热线:027-82620419
产品别称:无线遥测六角图伏安相位仪
产品介绍

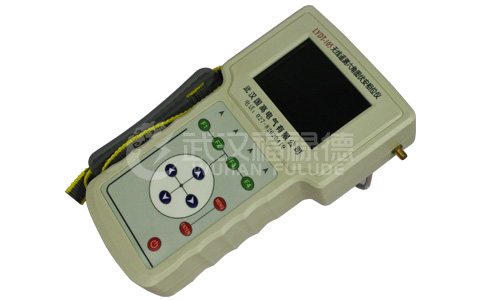

无线遥测六角图伏安相位仪是分布式无线同步测量伏安相位电参数的仪器,由两台手持测量终端和室外机组成,每台手持终端单独使用时,可以当作三相伏安相位表使用。

选配室外机,能够实现PT的一次加压试验,CT一次同流试验,变压器投运前的六角图试验。实现分布式伏安相位测量

单台测量终端可以完成三相的电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量。

单台测量终端配合室外机可以实现遥控室外机在PT一次侧加电压量,测量终端显示一次侧电压,二次侧电压值,并且可以显示一,二次之间电压的相角。

单台测量终端配合室外机可以实现遥控室外机在CT一次侧加电流量,测量终端显示一次侧电流,二次侧电流值,并且可以显示一,二次电流之间的相角。

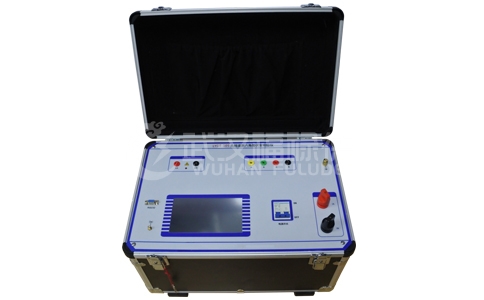

单台室外机本机也可以在一次侧加电压,电流量。室外机自带7寸彩色液晶显示屏,并有触摸功能,室外机配合2台测量终端能实现变压器六角图测试,使用无线通讯加同步采样的方式,不仅能够测量常规站的变压器六角图,还能够测量智能站的变压器六角图。


产品特点

采用无线同步采样技术,无需GPS,无需长电缆

多种相位参考,可选本机UA或IA,从机UA或IA

采用专用定制天线,轻松应对站内各种复杂环境的  远距离无线通讯

可选的无线中继器,解决地下室及屏蔽很好的室内无线通讯的问题

单机同时测量1至3路交流电压;

单机同时测量1至3路交流电流;

单机测量电压间、电流间、电压与电流间的相位;

单机测量频率;

单机测量功率;

单机显示六角图向量;

单机三相不平衡度测量

具有抗谐波干扰的功能,在有谐波的情况下,依然保持测量的精度

电流幅值相位测量最小可达1mA. 非常适合变电站主变带负荷试验以及新建站或负荷小的站电流测量。

配合室外机,PT一次加压试验

配合室外机,CT一次通流试验

配合室外机 变压器投运前六角图测试试验

自动切换量程

电压,电流采样全隔离

可通过SD卡升级应用程序

采用3.5寸彩色液晶显示屏

内置大容量锂电池,一次充电后,不关屏幕背光时,可以连续工作10小时(开启背光关闭功能,待机时间更长)。

技术参数

类型

测量范围

单位

误差

分辨率

电压

5 ~ 600V

V

0.5% x 读数 +5个字

0.1V

电流

0.001 ~ 6A(可扩展)

A

0.5% x 读数 +5个字

0.0001A

有功功率

0.005 ~ 3600

W

0.5% x 读数(PF=1)

0.1W

无功功率

0.005 ~ 3600

VAR

0.5% x 读数(PF=0)

0.1Var

频率

45 ~ 65

Hz

0.02Hz

0.01Hz

相位

0 ~ 360

°

+ 0.5°

0.1°

无线同步相位误差:+ 0.5°
无线通讯距离: 1000米(开阔地)

选用无线中继器通讯距离:2000米(开阔地)


室外机技术参数:

变压器投运前六角图试验: 440V/10A

PT一次加压试验: 2500V/1A

   CT 一次通流试验:400A/10V

   室外机能被手持终端(室内机)遥控,另外本机也具有液晶屏和按键,能够本机操作控制输出。

2.2工作条件

工作温度:-20 ~ 50℃,相对湿度:0 ~ 95%无冷凝

2.3电源

内置3.7V/6000mAH锂电池,开背光的情况下,最长连续工作10小时(开启背光关闭功能,待机时间更长)。也可以使用仪器配备的5V/3A交流电源适配器供电。
