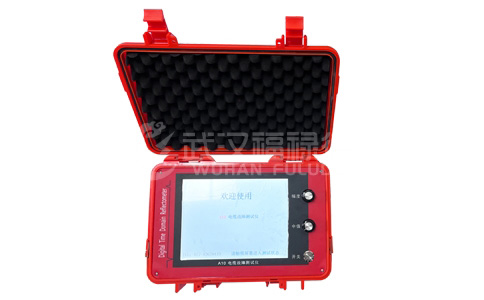

电缆故障智能测试系统是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性，用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。特别对于日益增多的地埋电缆资料提供了一套独有的管理软件。整套系统满足中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术条件，该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试。
1、路径信号产生器产生频率30KHz、最大幅度30V的断续正弦波信号，用于寻测电缆路径。
2、路径信号接收器用来接收路径信号，用于查找电缆走向和估测电缆埋设的深度。
3、定位仪用于故障点的精确定位。
1、故障测试系统：
| 故障测试系统 | 可测试各种电力电缆的各类故障及同轴通信电缆和市话电缆的开路、短路故障 |
| 可测量长度已知的任何电缆中电波传播的速度 | |
| 测试距离：不小于40千米 | |
| 系统误差：小于1米 | |
| 采样频率：25MHz | |
| 最小分辨率：0.2米 | |
| 测试盲区：小于16米 | |
| 电源：直流12V(免维护电瓶) | |
| 重量：5Kg |
2、路径信号产生器：
| 路径信号产生器 | 输出信号频率：30KHz |
| 振荡方式：断续 | |
| 输出功率：30W | |
| 电源：220V±10％ | |
| 重量：4Kg |
3、定位仪：
| 定位仪 | 测试灵敏度：50Ω内阻的信号源输出300Hz信号，定点仪在维持输出为2V、信杂比优于20：1的情况下输入信号不大于10μv |
| 输入阻抗：不小于1.2K&Omega | |
| 使用2×2000Ω耳机 | |
| 工作电压：DC9V±10％ | |
| 使用环境温度：-20℃～70℃ |
