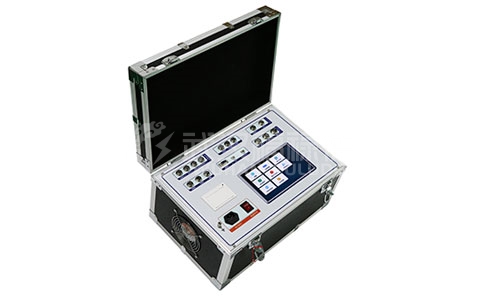

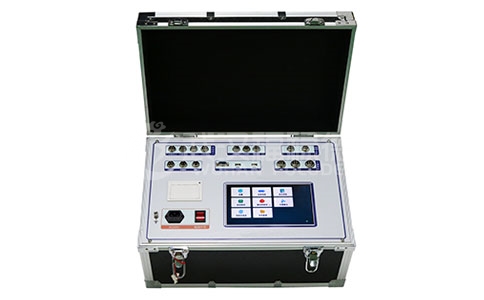

GKC-FC开关机械特性测试仪

⑴、本仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。9寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。

⑵、高速热敏打印机，方便现场打印测试数据。

⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC6～270V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

⑷、配备直线传感器、旋转传感器、**传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

⑹、开关动作一次，得到所有数据及图形。

⑺、主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

⑼、同时可测12路金属触头断口、6路主断口和6路辅助断口、3/6路合闸电阻、3/6石墨触头、三路速度。

⑽、内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。

⑾、内部抗干扰电路可满足500KV变电站内可靠使用。

1．时间测量：

              12路 固有分闸（合闸）时间

              分闸（合闸）相内不同期

              分闸（合闸）相间不同期之差

              合闸（分闸）弹跳时间（弹跳次数）

              不同期测试范围：0.10ms～99ms，分辨率：0.01ms；

              内触发测试范围：0.10ms～999ms，分辨率：0.01ms,

              1000ms～9999ms,分辨率：0.1ms,  10000ms～200000ms分辨率：1ms。

              外触发测试范围：0.01ms～200s

            在1000ms以内准确率：0.05%±1个字

2. 合闸电阻测量：

             3/6路固有分闸（合闸）时间（选配）

                 分闸（合闸）相内不同期

                 分闸（合闸）相间不同期

                 合闸电阻投入时间

   3. 测量范围：20～10KΩ,分辨率0.01Ω，准确度：3%±1个字

   4. 石墨触头测量：

             3/6路固有分闸（合闸）时间（选配）

                 分闸（合闸）相内不同期

                 分闸（合闸）相间不同期

                 测量电流：10A/20A/30A（可选）

5. 速度测量：刚分（刚合）速度

               指定时间段（行程段或角度段）平均速度

6. 测速范围：1mm传感器 0.01～25.00m/s，

                0.1mm传感器 0.001～2.50m/s

                345°角度传感器 0.01～25.00m/s，

                激光传感器0.01～15.00m/s。

7. 行程测量：动触头行程（行程）

                接触行程（开距）

                超行程

                过冲行程或反弹行程

8.  测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。

               旋转传感器：345о，测量范围：0-1000mm，分辨率:0.08о。此传感器有15度的无效区，安装时在仪器可看到传感器有效区域，数值显示在160-200度左右为佳。

               加速度传感器测量范围：0-300mm，分辨率:0.1mm。

9. 线圈电流：*大电流20A,分辨率：0.01A。

10. 线圈电阻测量范围：0～2000Ω,分辨率：0.01Ω。

11. 仪器电源 ：AC220V ± 10%；50Hz ± 10%。

12. 直流电源输出:DC6～270V连续可调，DC24V≤15A（短时），DC220V≤ 20A(短时)。

13. 外触发触发电压：AC/DC10-300V，电流≤120A

14. 隔离开关测量范围：

⑴、电压输出：DC6～270V（可调）；

               ⑵、电源输出时间：0.01-20秒（可设置）；

⑶、断口信号*大采集时间为200秒；

⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

15. 主机体积：360×260×470mm

16. 使用环境：  -20℃~+50℃

17. 相对湿度：≤90%
