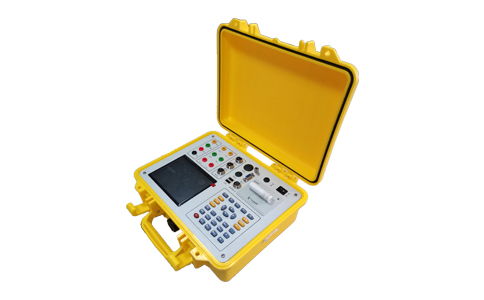

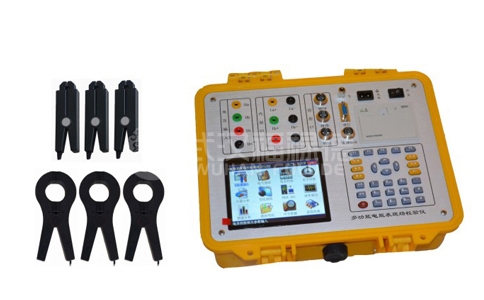

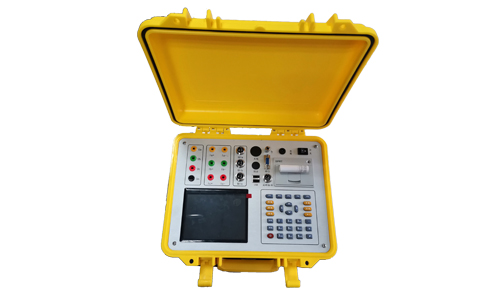

FLD-6系列台式三相电能表现场校验仪

二维码

手机扫一扫

采用大屏幕高点阵彩色液晶显示器;汉字、图形化显示,清晰度高

可实时检测三相电压、电流、有功功率、无功功率、相角、功率因数、频率、低压CT的一次电流和二次电流、变比、极性

直观显示三相电压、电流的向量图,并直接给出三相三线计量装置48种接线判定结果

参考标准:DL/T826-2002、DL/T448-2000

产品介绍

FLD-6型多功能电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器采用大屏幕彩色液晶作为显示器,全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好,向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式,操作手感好,简便易学。仪器内置大容量掉电不丢失数据存储器,可将现场校验数据保存下来,最多可存储1000组现场校验结果,可提供后台微机管理软件,将结果上传至计算机,实现微机化管理。



注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多电力检测设备信息请进入产品中心。服务热线:027-82620419

技术参数

电流、电压、有功功率、有功电能准确度等级0.05或0.1级
输入电压AC50~450V
电流量程5A(内置电流互感器),25A(钳表)、500A(选配钳表)
频率范围45Hz ~65Hz
准确度±0.01Hz
相位测量范围0°~360°
准确度±0.1o
钳型电流互感器0.2或0.5级
无功电能准确度等级0.3 (内置电流互感器)
输入阻抗电压回路≥300kΩ,电流回路≤0.01Ω
输出标准电能常数10000p/kw.h(5A),100 p/kw.h(500A)
工作温度-20℃~+50℃
24小时变差≤0.02%
工作电源内置高性能锂离子充电电池
整机功耗小于3VA
体积340×250×130(mm)
重量2.8Kg


产品特点

1、采用大屏幕高点阵彩色液晶显示器;汉字、图形化显示,清晰度高;

2、可实时检测三相电压、电流、有功功率、无功功率、相角、功率因数、频率、低压CT的一次电流和二次电流、变比、极性;

3、直观显示三相电压、电流的向量图,并直接给出三相三线计量装置48种接线判定结果;

4、可进行电度表的走字试验,查处用户换铭牌和字轮的窃电手段;

5、配备了高精度钳形电流互感器,取样方便,安全;可在不停电,不改变计量回路接线的情况下检测三相四线和三相三线计量装置综合误差(含接线、电能表、低压CT误差);

6、可对各种类型的无功电能表进行校验;

7、内置大容量数据存储器,可存储10000块表的检测数据,
包括电表信息、电压、电流、相位、功率、功率因数、向量图等;掉电后数据可保存100年以上;

8、可进行2~64次谐波的检测,显示各次谐波的含量或幅值;可自动计算总谐波失真度;

9、可显示各相电压和电流的实时波形,用于判断电压和电流的质量是否良好;

10、可扩展测量CT变比值、极性、变比误差和角差;

11、具有RS232接口,可与计算机通讯,实现数据管理并进行报表打印;

12、根据用户需求可选配微型打印机,现场可将测试数据打印出来备存;

13、内置高性能锂离子充电电池,可连续工作8小时以上。
