电缆故障测试仪的测试步骤是什么?做测试前需要了解哪些基本知识?

来源:电缆故障测试仪厂家    作者:武汉福禄德电力    发布时间:2022-10-14 09:43:52     浏览 152次

[导读]:电缆故障测试仪的测试步骤是什么?做测试前需要了解哪些基本知识?今天福禄德小编就用FLD-A11电缆故障测试仪为例,来给大家讲讲相关的电缆故障测试仪的知识。

  今天福禄德小编以FLD-A11电缆故障测试仪为例,告诉你拿到电缆故障测试仪后,首先需要了解哪些基本的相关知识:

  **步:电缆故障测试仪也叫电缆故障检测仪,当电力工作人员在拿到电缆故障测试仪并开始测试被测电缆之前,应先检查电源是否充足。如果电力不足,他们需要外部电源。

  第二步:做好接线,打开电源开关,仪器进入电缆故障测试系统界面。

  第三步:根据被测线缆的实际情况,如线缆类型、被测线缆长度、线缆故障性质等。,在电缆故障测试系统中输入测试参数。

  第四步:仪器默认的电缆测试方法是低压脉冲法。设置电缆故障参数后,需要将红色和黑色测试线夹连接到被测电缆故障相和另一个良好相,或者连接到电缆接地线。这时可以点击采样,仪器自动对采集的数据进行测试,并显示波形数据。再次单击采样时,仪器可以连续采样。此时,操作人员可以根据仪器显示的数据波形调整位置和幅度,停止采样,直到可以分析采集到的数据。

  第五步:根据电缆故障测试的实际情况,选择符合测试要求的测试方法。如果用高压闪络法测试电缆故障,点击采样后,电缆故障测试系统会一起进入等待采样状态,直到仪器对故障电缆进行高压闪络,电缆故障测试系统会自动显示采集到的信号,再次进入等待采样状态,准备下一次高压闪络信号。操作人员可以通过调整采样过程中的位移和幅度来停止采样,直到波形便于实验分析,然后进行光标操作,就可以知道故障点到测试端的电缆长度,从而找到电缆故障点。

  以上几点是你在操作电缆故障测试仪之前需要了解的基础知识。有许多方法可以测试电缆故障。用什么方法要看线缆故障的实际情况,这样才能很好的判断,用什么方法测试。

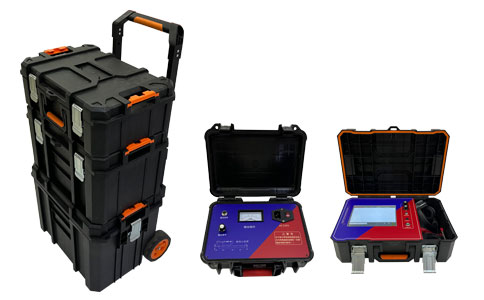

FLD-A11电缆故障测试仪

FLD-A11电缆故障测试仪

  那么很多人想知道的电缆故障测试仪的测试步骤是什么呢?

  首先要分析电缆故障的性质,了解故障电缆的类型。

  不同种类的电缆故障往往有不同的测试方法。我们可以根据不同介质的电缆类型选择不同的测试速度。根据电缆的耐压等级,按电缆的耐压要求进行试验。还要注意被测电缆的接头位置,是否已经施工在电缆上方。以上问题都是需要再考的题。

  其次,我们需要知道如何用主机的低压脉冲法测试电缆长度,检查电缆的传输速度。

  当我们知道了电缆有多长,就可以更详细的了解故障电缆的具体情况,进一步判断是高阻还是低阻故障,判断固有的无线电波速度是否准确。(准确的无线电波传输速度是提高测试精度的保证;当速度不准确时,可以反算速度。以上问题可以用低压脉冲测试法进行测试。

  然后,路径表用于检测埋地电缆的方向。

  在定位电缆故障之前,我们必须首先了解电缆路径。我们可以使用电缆路径测量仪进行测试,但是如果我们已经知道了电缆路径,就不需要再测试电缆路径了。

  再次,利用电缆故障定位仪准确定位故障点。

  首先根据定点放电方式,连接高压设备,然后根据电缆的性质及其耐压等级确定升压程度。*后,精确测量电缆故障点。如果故障点靠近测试端,特别是测试人员定位电缆测试端时,会因为球隙放电的声音比故障点大而难以分辨故障点的声音。在这种情况下,测试人员可以将高压设备移动到另一端,以定位电缆故障。

  *后,在测试结束时,测试人员需要对电缆故障测试结果进行误差分析,并记录测试结果。

  这*后一步是后续电缆维护和管理所必需的。
