直流电阻测试仪怎么使用-我来告诉您

来源:绝缘电阻测试仪厂家    作者:福禄德    发布时间:2022-09-02 15:49:03     浏览 202次

[导读]:直流电阻测试仪是取代直流单、双臂电桥的高精度换代产品。仪器采用了先进的开关电源技术,其测量速度比电桥快一百多倍,显示部分由四位半LCD液晶显示测量结果,三位半LCD液晶显示环境温度或测试电流值,克服了其它同类产品由LED显示值在阳光下不便读数的缺点,同时具备了自动消弧功能。本仪器具有测速快、精度高、显示直

  直流电阻测试仪是取代直流单、双臂电桥的高精度换代产品。仪器采用了先进的开关电源技术,其测量速度比电桥快一百多倍,显示部分由四位半LCD液晶显示测量结果,三位半LCD液晶显示环境温度或测试电流值,克服了其它同类产品由LED显示值在阳光下不便读数的缺点,同时具备了自动消弧功能。本仪器具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。仪器内装可充电电池组(12V),交直流两用,便于现场及野外测试。

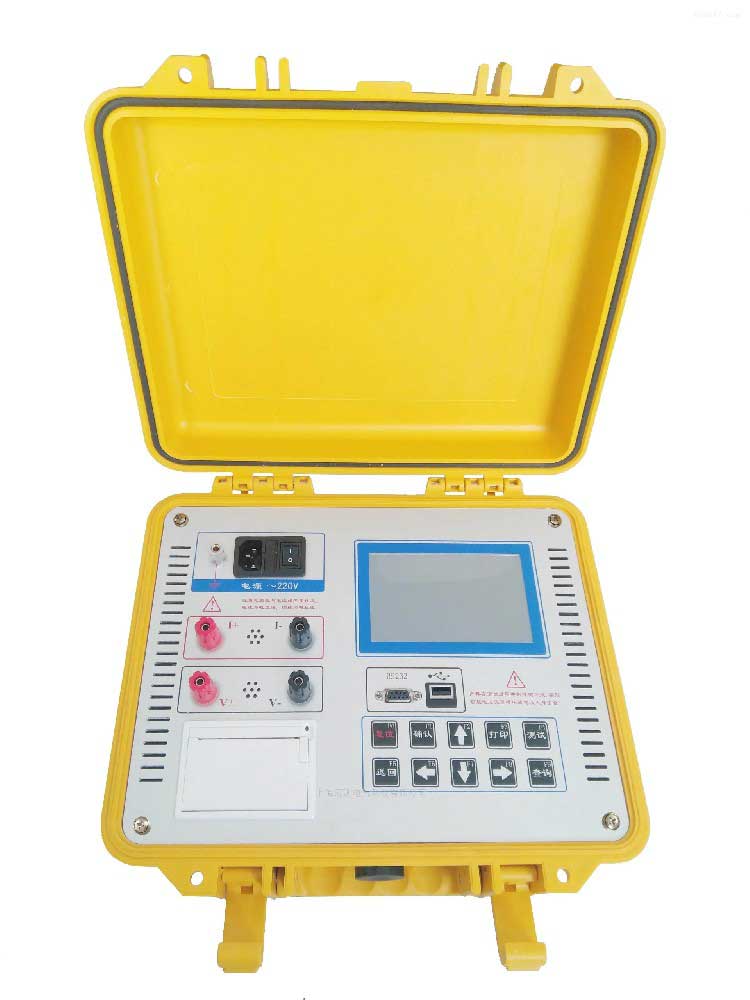

直流电阻测试仪福禄得

  测量前的准备:

  首先将电源线以及地线可靠连接到直阻仪上,然后把随机附带的测试线连接到直流电阻测试仪面板与其颜色相对应的输入输出接线端子上,将测试线末端的测试钳夹到待测变压器绕组两端,并用力摩擦接触点,以确保接触良好。接线方法如下图打开电源开关。

  直流电阻测试仪提供了几种不同的测量电流,您可以根据需要按“▲”和“▼”键进行选择,请注意每种测量电流的最大测量范围,以免出现所测绕组直流电阻大于所选电流的最大测量范围,使测量开始后电流达不到预定值,导致直阻仪长时间处于等待状态。

  “查看”键用于查看和打印已经存储的测量数据。(详见“数据的查看和处理”)。选择好测量方式和测量电流后,按“测量”键开始整个测量过程。

  开始测量:

  直阻仪在按下“测量”键后开始对被测绕组充电,并显示如下界面

  显示器中部显示区将出现一个充电进度条,进度条上部为当前的电流值,一般在测量大电感负载时,电流达到稳定需要一定时间,电流值由零向额定值上升。

  注意:如果充电进度条长时间停滞在某一电流值不再上升,则可能当前的绕组电阻值超过了所选电流的测量范围,使电流达不到预定值,请按“退出”键退出测量,然后选择小一档的电流再试

  当电流达到额定值后,充电结束,直阻仪开始对数据进行采样计算。显示器提示“正在测量,请稍后”,计算完毕后,所测电阻值将显示在显示屏上。待数据稳定后,即可以按“存储”键存储或按“打印”键打印数据。

  提示:在测量状态下打印数据时,直阻仪在打印完当前的测量结果后并不马上结束打印,而是处于等待状态,以便可以在打印报告中连续打印下一个数据。因此,可以在测量有载分接开关变压器的各分接电阻时,当测量完某个分接后,不必退出测量,直接切换到下一个分接,然后按“复测”键刷新数据,数据稳定后可按“存储”键连续存储或按“打印”键连续打印数据,如此依次测量直到测完该绕组所有的分接。

  在测量无载分接开关时,不允许直接切换分接开关,必须退出测量状态,放电完成后才能切换分接开关!

  测量完毕后,按“退出”键退出测量,此时如果是电感性负载,直阻仪将自动开始对绕组放电,显示器提示“正在放电,请稍候”,并发出蜂鸣音提示,放电指示消失后,即可拆除测量接线,测试下一绕组。

  注意:禁止在测量过程中,或者放电指示消失前拆除测量接线,以免因为绕组放电危及设备和人员安全!
