电缆故障测试仪的波形图要怎么看呢?

来源:电缆故障测试仪生产厂家    作者:武汉福禄德电力    发布时间:2022-09-20 16:36:29     浏览 167次

[导读]:在运行过程中,如果高压电缆由于潮湿或外力损坏,会发生短路故障,严重影响正常生产和使用寿命。所以当发生电缆故障时,要立即通过电缆故障测试仪找到电缆的故障点,并及时修复以确保电源正常供电。所以如何解读电缆故障测试仪测试的波形图呢?“波形对比”是系统中保存的两组同类型电缆波形的对比分析,点击系统操

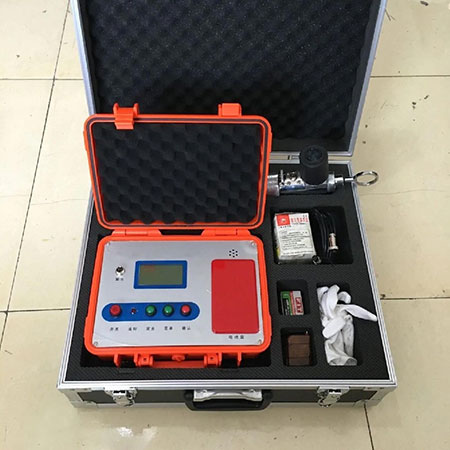

  在运行过程中,如果高压电缆由于潮湿或外力损坏,会发生短路故障,严重影响正常生产和使用寿命。所以当发生电缆故障时,要立即通过电缆故障测试仪找到电缆的故障点,并及时修复以确保电源正常供电。所以如何解读电缆故障测试仪测试的波形图呢?


  “波形对比”是系统中保存的两组同类型电缆波形的对比分析,点击系统操作界面的“波形对比”按钮,选择两种相同类型的电缆进行比较,第一组波形主要是比较数据波形和第二组波形,对于需要选择的第二个比较波形,单击选择,弹出文件夹,选择要比较的文件名,单击打开按钮完成比较准备,然后单击比较按钮在两个波形之间执行相同的屏幕比较。

  选择一条与正在测试的电缆长度相同的电缆(或与正在测试的电缆长度相同的电缆),在低压脉冲测试状态下预置仪器检测方法,选择合适的“电缆长度”按钮,在“其他类型的电缆速度未知”中预置“电缆类型”,点击“波速测量”,屏幕弹出“选择计算方法”提示菜单。在点击菜单中的“实时通信数据计算速度”和“测量条”按钮后。仪器开始输出测试脉冲,并在屏幕上显示传输和回波脉冲波形,波形适当加宽,发射脉冲的前向拐点和回波脉冲的前向拐点分别持双电子光标,两个游标之间显示的数字是两个脉冲之间的间隔。

  采用电流采样的方法,在仪器输出端连接电流取样器,并将电流取样器放置在电缆地线和电容地线附近,在正确检查试验后,可进行高压闪络试验,只要脉冲电压足够高,故障点就会被电弧击穿,电流采样器将反射脉冲从采集电缆传输到电缆故障测试仪,触发仪器采集数据。并且在屏幕上面显示电缆的测试波形。
