变压器容量测试仪如何使用呢

来源:本站    作者:AB模板网    发布时间:2022-09-06 15:57:11     浏览 140次

[导读]:变压器容量测试仪可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量。基本概念A.容量测试:通过一些必要的数据来确定某个变压器的实际容量值,从而检查出被试变压器铭牌容量是否真实。B.空载测试:从变压器的某一绕组(一般从二次低压侧)施加正弦波额定频率的额

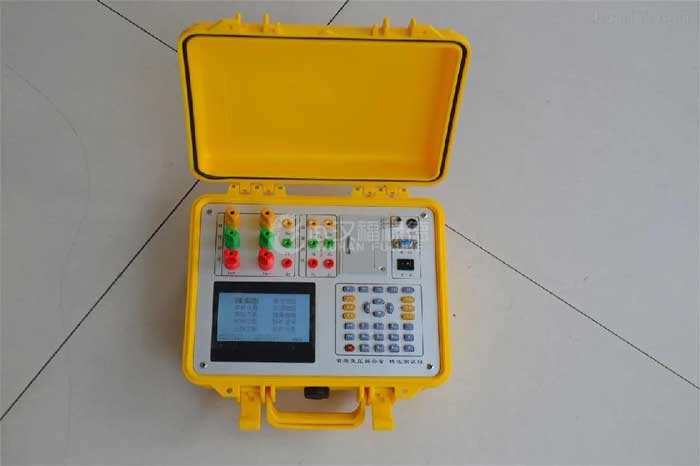

 变压器容量测试仪可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量。


  基本概念

  A.容量测试:通过一些必要的数据来确定某个变压器的实际容量值,从而检查出被试变压器铭牌容量是否真实。

  B.空载测试:从变压器的某一绕组(一般从二次低压侧)施加正弦波额定频率的额定电压,其余绕组开路,测量空载电流和空载损耗。如果试验条件有限,电源电压达不到额定电压,可在非额定电压条件下试验,这种试验方法误差较大,一般只用于检查变压器有无故障,只有试验电压达到额定电压的80%以上才可用来测试空载损耗。

  C.负载测试(也叫短路试验):将变压器低压大电流侧人工短接,从电压高的一侧线圈的额定分接头处通入额定频率的试验电压,使绕组中电流达到额定值,然后测量输入功率和施加的电压(即短路损耗和短路电压)以及电流值。

  液晶显示界面主要有十三屏,包括主菜单和十二个功能界面,下面分别加以详细介绍。

  1、主菜单界面

  仪器开机即进入主菜单界面:

  主菜单共有五个可选项,分别为:容量测试、负载测试、空载测试、历史数据。需要选择就用手触摸相应的图标,最下端显示当前的日期时间、内部电池的电压幅值和剩余电量百分比,从而可以及时掌握仪器的电池电量情况,了解仪器是否要充电避免没有及时充电而在现场无法正常工作的情况。

  各功能选项的用途分别为:

  Ø  容量测试:用来测量变压器的容量值。

  Ø  负载测试:使用外接的三相电源进行变压器的负载测试

  Ø  空载测试:使用外接的三相电源进行变压器的空载试验。

  Ø  历史数据:查看已保存的测试结果记录。

  Ø  系统设置:设置仪器的参数,及厂家出厂调试用

  容量测试设置屏中可见,需设置项目有:当前温度、高额定电压、变压器类型、分接档位、被试品编号、阻抗电压、联结组别、被试品编号。显示屏最下一行为开始测试,当手形指针指到此项目时按确定即开始测试,各项参数的含义和作用如下:

  Ø 当前温度:输入当前的被测变压器的本体温度(可通过红外测温仪测出),用于对测试结果做温度校正,因容量判断主要的依据为变压器的短路试验的数据包括阻抗电压和短路损耗,根据我们所测出的实际数据,按要求校正到额定条件时的短路损耗数值,在查表得到被试变压器的实际容量;首先是非额定电流的校正,同时国标要求变压器的短路损耗应在环境温度为75℃时进行,所以额定条件的数据都是在75℃时的标准数值,为了准确判断容量,必须将测试结果校正到75℃时因此当前温度的准确直接影响容量的判断结果。

  Ø 高额定电压:指被试变压器施压侧的额定电压值,用于区别不同电压等级的变压器;相同容量、不同电压等级变压器的短路试验参数值是不同的;要做到准确判断,就必须输入被试变压器的高压侧额定电压。

  Ø 变压器类型:指变压器的不同类型。按铁芯能耗等级,分为JB64、SJ(73)、S7、S9(S11)、S13等标准级别,还包括非标类型,按绝缘形式又分为油浸式和干式变压器,注意在测试非标类型变压器时需要输入被测变压器的阻抗电压;不同能耗等级的变压器的短路损耗可能不一致,仪器可自动判出变压器型式是否与铭牌一致。

  Ø 分接档位:指变压器分接开关当前位置;配变通常都有三个分接位置,通常在2分接测量,如果分接位置不在标准档位,而又不愿改变分接位置,必须输入当前的正确位置。

  Ø 被试品编号:为了区分所测试的变压器,人为的为其编号(共6位数,可为0~9数字或26个英文字母),以便在查阅时不会将几组结果混淆。

  Ø 阻抗电压:当测试非标变压器时,需输入此项参数,才可测出实际容量。

  Ø 联结组别:根据变压器的内部接线方式可分为Yyn0、Dyn11和Yzn11三种情况,因不同联结组别的变压器损耗参数是不同的,因此只有明确变压器的联结组别才可准确判断出被测变压器的型式。

  容量测试判别结果包括:当前测试条件下实测的短路损耗(负载损耗)总和数值、判定的变压器参数下国标规定的短路损耗数值、校正到额定试验条件下的短路损耗数值、校正后的短路损耗数值与国标参数下短路损耗值的百分数误差。当前条件下实测阻抗电压数值、判定的国标阻抗电压数值、判定容量、实测容量、判定型式和变压器的实测阻抗;如果在判定容量显示为“No type”说明实测容量值在两相临容量之间,无法归档;如果判定型式显示为“no”说明变压器的型式也在两种型式之间,无法归档。显示屏最下一行仍为提示行,图六中可见,提示行提示操作人员下一步有三种可选择的操作,可选择保存将测试结果保存到内部存储器中、打印将测试结果通过打印机打印出来,选择取消退出当前的测试界面返回到主界面;当结果中短路损耗超标时仪器会提示“损耗异常”,说明所输入的形式不正确。
