互感器测试仪器

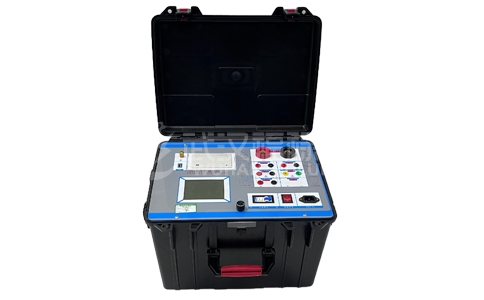

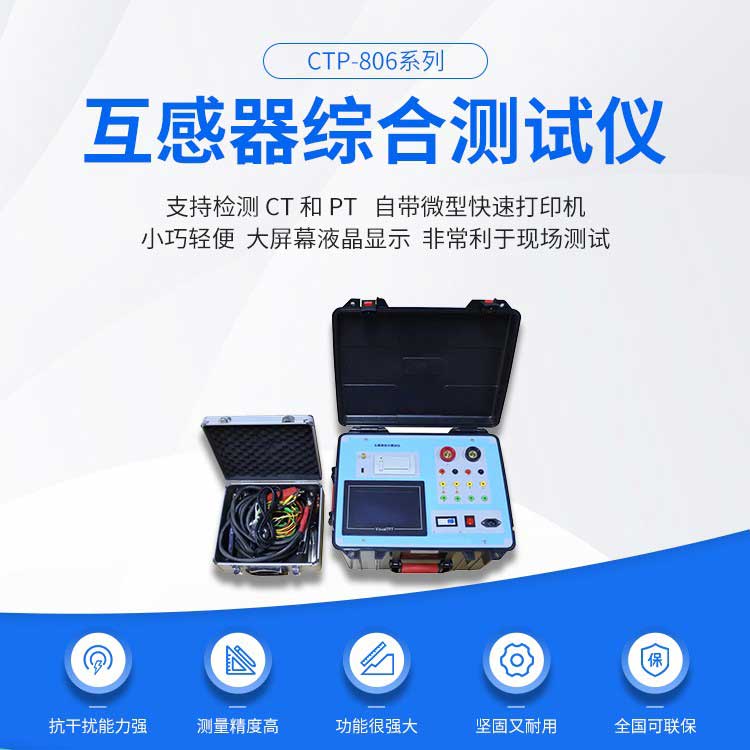

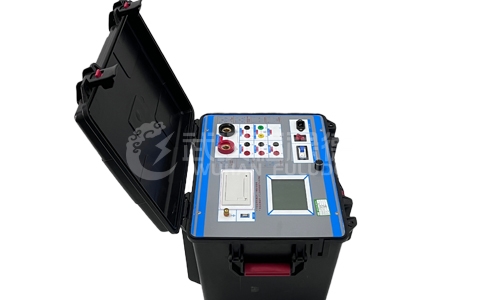

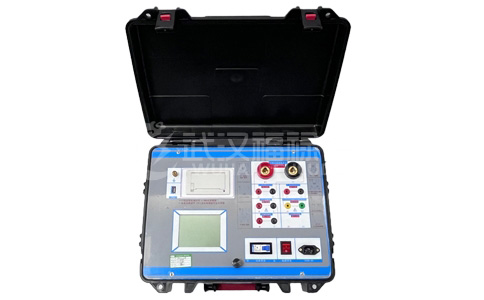

CTP-806A/B/C/D/E/F互感器综合特性测试仪(工频)

参考标准:GB1207、GB1208
产品优势:

具有工作可靠性高、操作简便、测量精确、小巧轻便等特点

可轻松便捷地对电流、电压互感器做伏安特性、变比、极性测试等


设备厂家:福禄德电力

全国销售热线:027-82620419
产品别称:互感器综合测试仪
产品介绍

CTP-806系列CTP-806A/CTP-806B/CTP-806C/CTP-806D/CTP-806E/CTP-806F互感器综合测试仪博采众长,摒弃华宠,突出实用,功能全面。具有工作可靠性高、操作简便、测量精确、小巧轻便等特点。可轻松便捷地对电流、电压互感器做伏安特性、变比、极性测试等。

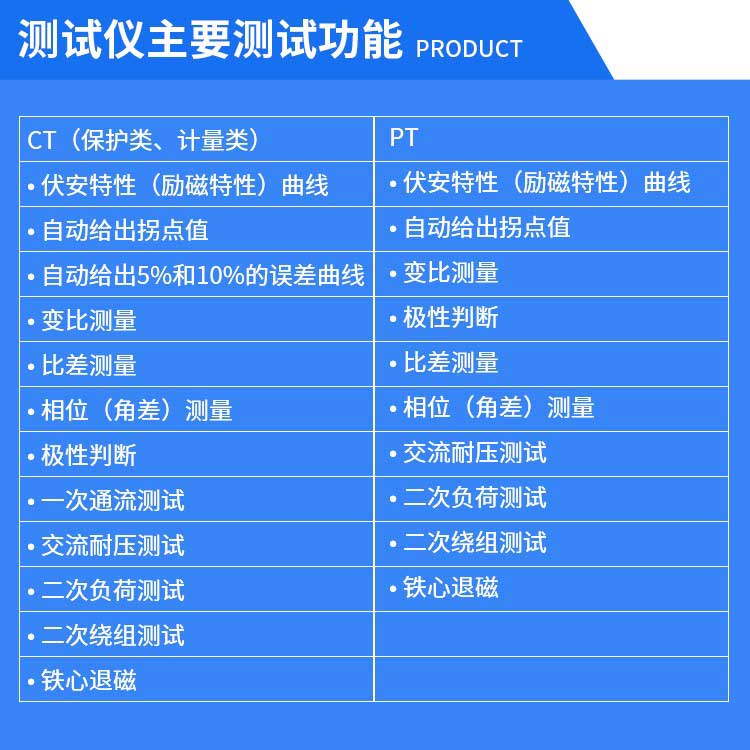

产品特点

1、支持检测CT和PT 满足 GB1207、GB1208等规程要求

2、无需外接其它辅助设备,单机即可完成所有检测项目

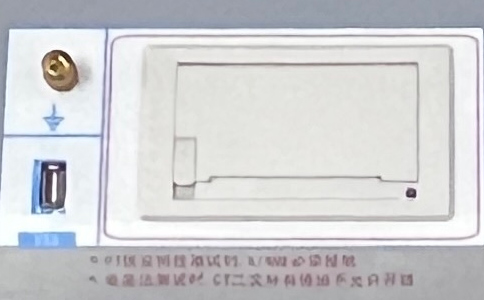

3、自带微型快速打印机、可直接现场打印测试结果

4、采用智能控制器,操作简单

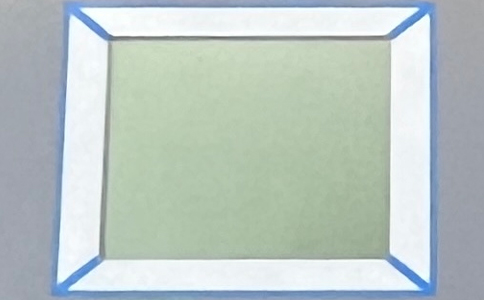

5、大屏幕液晶,图形化显示接口

6、按规程自动给出CT/PT(励磁)拐点值

7、自动给出5%和10%误差曲线

8、可保存3000组测试资料,掉电后不丢失

9、支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告

10、小巧轻便≤20Kg,非常利于现场测试

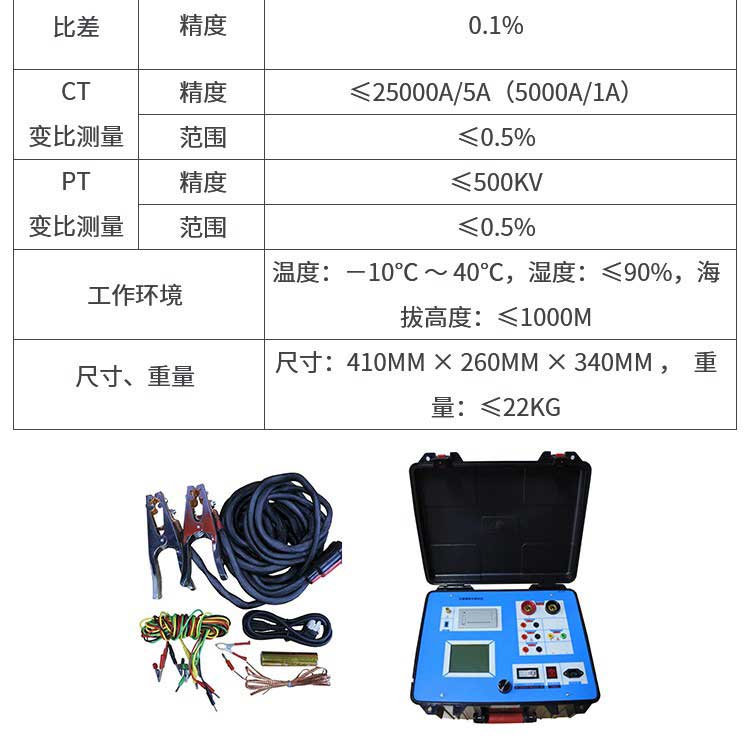

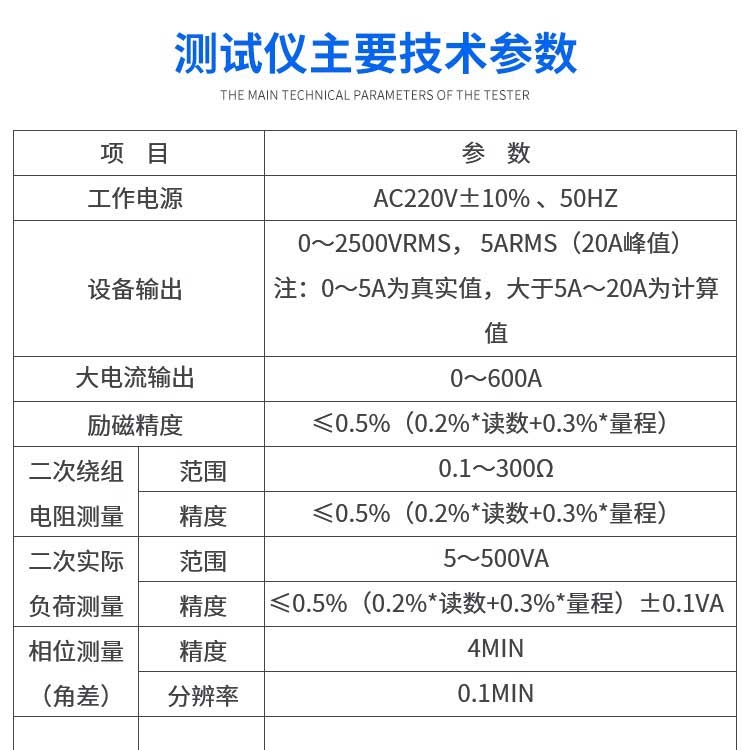

技术参数

CTP-806A/B/C/D主要技术参数:

工作电源AC220V±10% 、50Hz
设备输出0~1000V(20A峰值)
大电流输出0~600A
励磁测量精度≤0.5%(0.2%*读数+0.3%*量程)
角差精度±4min,分辨率:0.1min
比差精度≤0.05%
CT变比范围5000A/1A(25000A/5A),精度:≤0.5%
工作环境温度-10℃ ~ 40℃,湿度:≤90%,海拔高度:≤1000m
CTP-806A/806B尺寸:410mm × 260mm × 340mm 重量:≤20Kg
CTP-806C/806D尺寸:400mm × 250mm × 250mm 重量:≤22Kg


CTP-806E/F主要技术参数:

工作电源AC220V±10% 、50Hz
设备输出CTP-806F:0~2500V(0-20A); CTP-806E:0~1000V(0-20A)
大电流输出0~600A
励磁测量精度≤0.5%(0.2%*读数+0.3%*量程)
二次绕组范围0.1~300Ω,精度:0.5%±1mΩ
二次负荷范围5~300VA,精度:0.5%
角差精度±4min,分辨率:0.1min
比差精度≤0.05%
CT变比范围5000A/1A(25000A/5A),精度:≤0.5%
PT变比范围1~10000,精度:≤0.5%
工作环境温度-10℃ ~ 40℃,湿度:≤90%,海拔高度:≤1000m
尺寸、重量尺寸:380mm × 240mm × 260mm , 重量:≤22Kg
附件配件

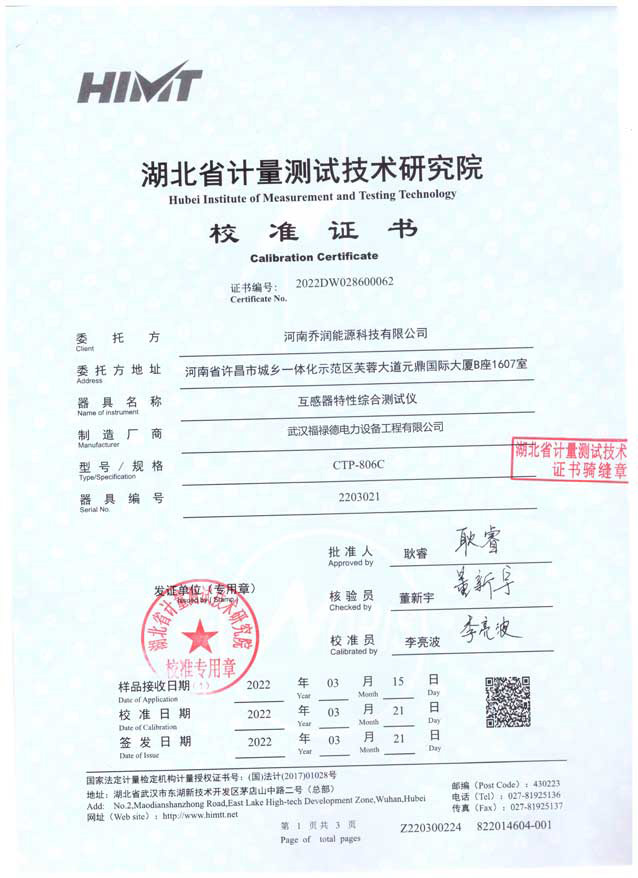

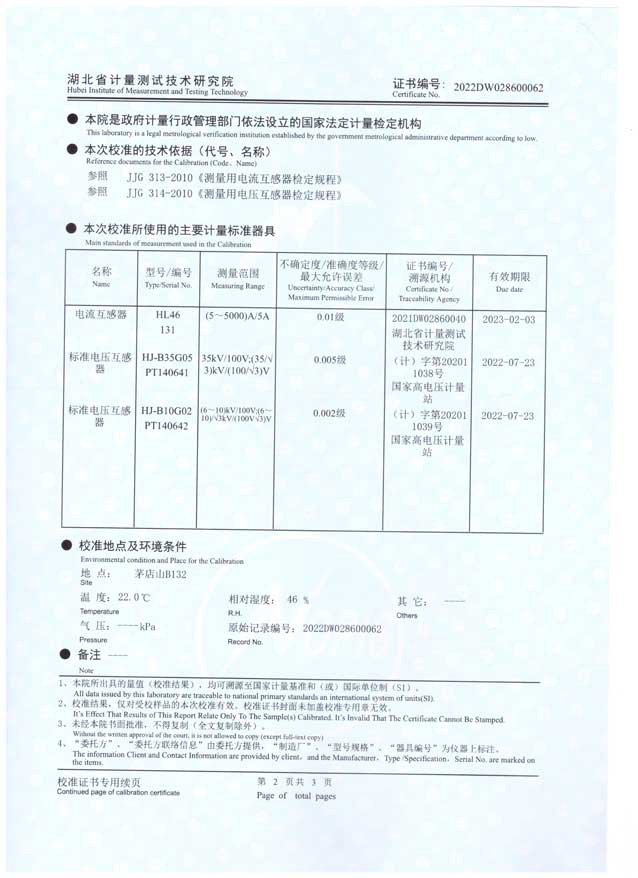

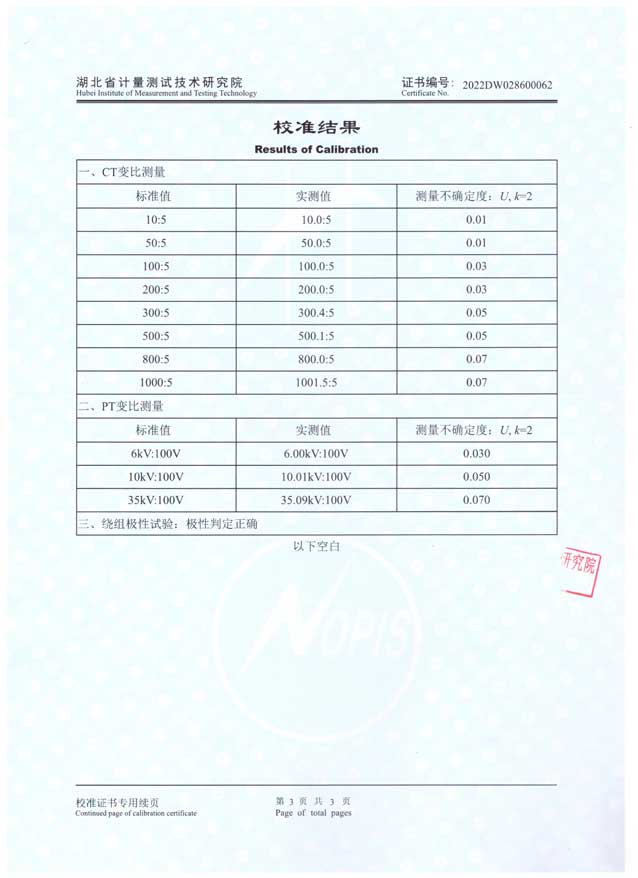

检定证书
互感器综合测试仪 互感器综合测试仪 互感器综合测试仪
