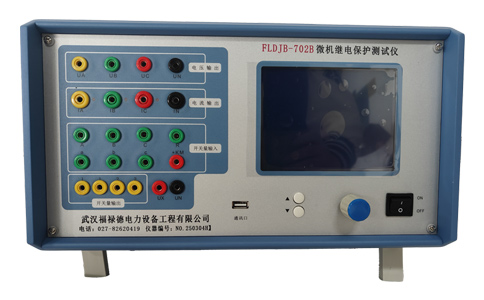

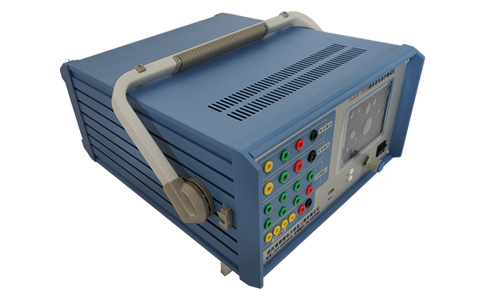

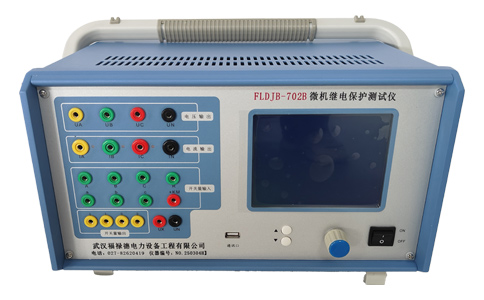

FLDJB-702B微机继电保护测试仪

二维码

手机扫一扫

继电保护测试装置是保证电力系统安全可靠运行的一种重要测试工具

开关量接点丰富:继电保护测试仪为7路接点输入和2对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展

大屏幕LCD显示屏:本机采用320×240点阵大屏幕高分辨率图形液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰

参考标准:GB7261-2008、DL/T995-2006、DL/T1153-2012

产品介绍

继电保护测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着现代电力系统规模的不断扩大,对电力系统运行和管理的可靠性、高效性要求的不断提高,继电保护人员的测试工作变得更加频繁和复杂。在计算机技术、微电子技术、电力电子技术飞速发展的今天,应用最新技术成果不断推出新型高性能继电保护测试仪是技术进步的必然趋势,也是时代赋予我们的责任。



注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多电力检测设备信息请进入产品中心。服务热线:027-82620419

技术参数

交流电流输出

输出精度

继电保护测试仪:0.2级

相电流输出(有效值)

0~40A

三并电流输出(有效值)

0~120A

相电流长时间允许工作值(有效值)

10A

相电流最大输出功率

420VA

三并电流最大输出时最大输出功率

900VA

三并电流最大输出时允许工作时间

10s

频率范围(基波)

20~1000Hz

谐波次数

1~20 次

直流电流输出

输出精度

0.2级


电流输出

0~±10A / 每相,0~±30A / 三并


最大输出负载电压

20V

交流电压输出

输出精度

继电保护测试仪:0.2级

相电压输出(有效值)

0~120V

线电压输出(有效值)

0~240V

相电压/线电压输出功率

80VA / 100VA

频率范围(基波)

20~1000Hz

谐波次数

1~20次

直流电压输出

输出精度

0.2级

相电压输出幅值

0~±160V

线电压输出幅值

0~±320V

相电压/线电压输出功率

70VA / 140VA

开关量输入

7路

空接点:   1~20mA,24V

电位接点接入:“0”:0~ +6V; “1”:+11 V~ +250V

开关量输出

2对

DC:220V/0.2A;AC:220V/0.5A

时间测量

测量范围0.1ms ~ 9999s    测量精度0.1mS


产品特点

1、标准的4相电压3相电流输出  具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出;

2、单机操作方便  单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷;

3、双操作方式,联接电脑运行  通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等;

4、软件功能强大  可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等;

5、开关量接点丰富  继电保护测试仪为7路接点输入和2对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展;

6、大屏幕LCD显示屏  本机采用320×240点阵大屏幕高分辨率图形液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰;

7、自我保护  采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能;

8、具有独立专用直流电源输出  装置设有一路110V 及 220V专用可调直流电源输出;

9、性价比高  属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

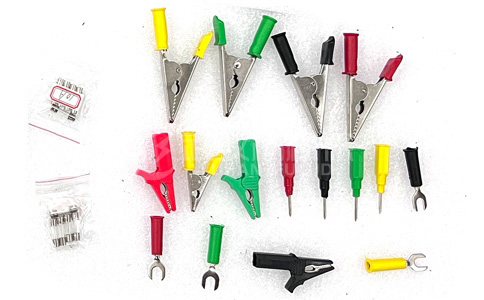

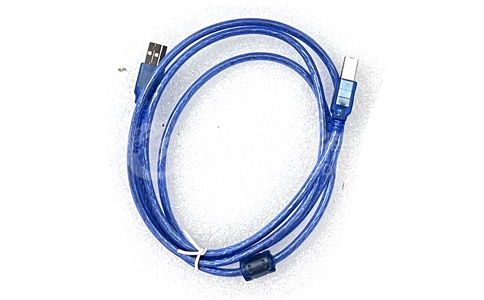

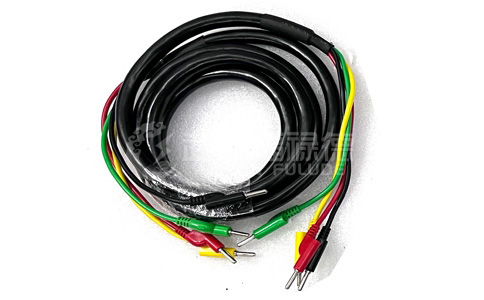

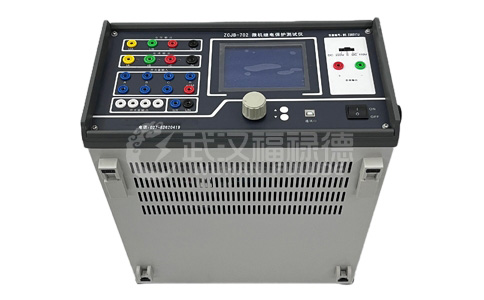

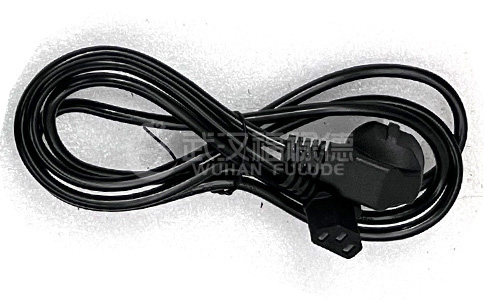

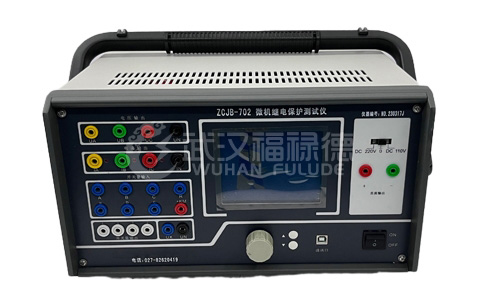

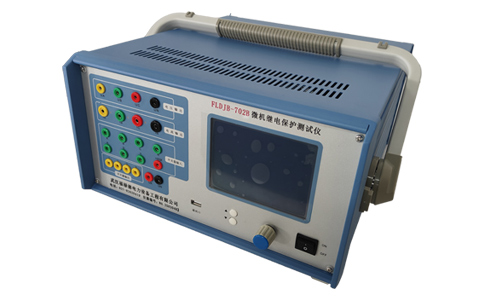

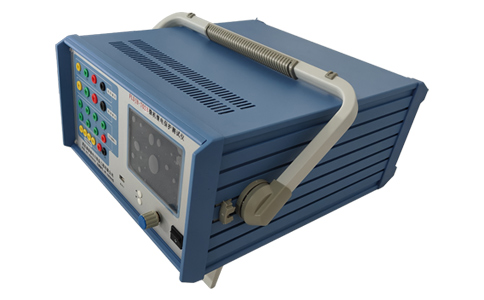

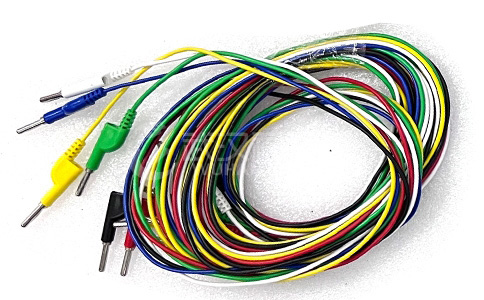

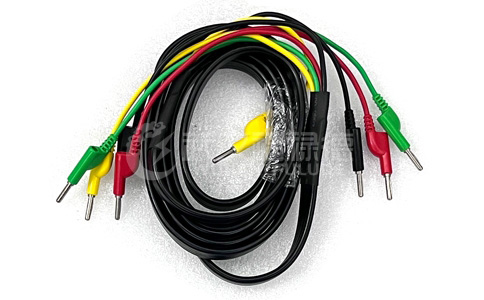

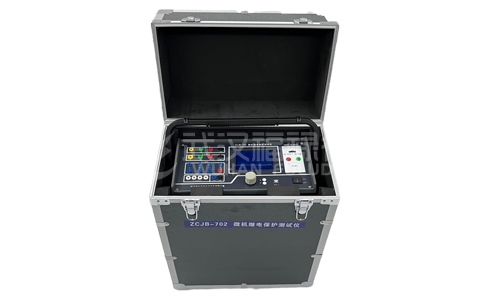

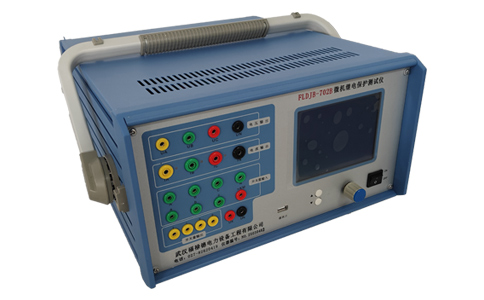

产品图集
