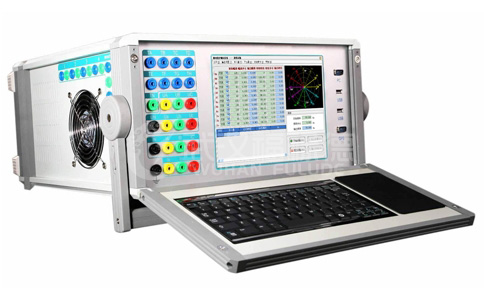

FLDJB-1800微机继电保护测试仪（500KV以下）
本装置采用高性能工控机作为控制微机，直接运行Windows操作系统，装置面板带有大尺寸真彩色TFT显示器、内嵌式工业键盘，装置前面板设有多个USB口可方便地进行数据存取、数据通信和进行软件升级等。
试验的全过程及试验结果均在显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便，操作控制由工业键盘进行，操作简单方便，只需简单的计算机知识，极易掌握。
装置采用高速数字控制处理器作为输出核心，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。由于点数高，波形保真度高，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现精确移相、谐波叠加，高频率时亦可保证高的精度。
采用高精度D/A转换器，保证了全范围内电流、电压的精度和线性度，由于D/A分辨力高和波形点数高，D/A转换输出的阶梯波已具有相当好的波形质量，后级仅需较简单的低通滤波器即可滤除高频分量，还原出高质量、高稳定的正弦波，很好地克服了幅值和相位漂移等问题。
微机型继电保护测试仪其主要特点表现为：
1、使用易用的Windows操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。
2、高性能的嵌入式工业控制计算机和大屏幕高分辨率彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。
3、配备有超薄型工业键盘和触控鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
4、配备有外接USB接口，可以方便地进行数据存取和软件维护。
5、无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。
6、采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。
7、可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率。
8、功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到*大时，波形仍能保证不失真、不削峰。
9、开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作。
10、可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。
11、采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便。
12、仪器具有电压短路保护、电流开路保护、输出失真保护等自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施，支持输出波形监视，和一定的故障自诊断及闭锁功能。
1.2.1 交流电流源
l 六相共用中性点的电流源，电流上升下降时间 ＜100μs
l *大输出功率：450VA/相
l 输出准确度：
0.1A～2A准确度 | ±10mA |
2A～10A准确度 | ±0.1% |
10A～40A准确度 | ±0.2% |
l 分辨力：
0.1A～10A分辨力 | 1mA |
10A～40A分辨力 | 5mA |
l 单相连续输出时间：
0.1A～10A输出时间 | 不限时 |
10A～20A输出时间 | ≥60秒 |
20A～30A输出时间 | ≥10秒 |
30A～40A输出时间 | ≥5秒 |
1.2.2 交流电压源
l 六相共用中性点的电压源，电流上升下降时间 ＜100μs
l *大输出功率：≥75VA/相
l 输出准确度：
1V～5V准确度 | ±10mV |
5V～125V准确度 | ±0.1% |
l 分辨力：
1V～5V分辨力 | 1mV |
5V～125V分辨力 | 5mV |
1.2.3 直流电流源
l 单相输出范围：-10A～+10A或0～20A
l *大输出功率：300VA/相
l 输出准确度：
±0.1A～±2A准确度 | ±10mA |
±2A～±10A准确度 | ±0.2% |
l 分辨力：5mA
1.2.4 直流电压源
l 直流电压输出范围：-150V～+150V或0～300V
l *大输出功率：≥100VA
l 输出准确度：
±1V～±5V准确度 | ±10mV |
±5V～±150V准确度 | ±0.2% |
l 分辨力：
±1V～±5V分辨力 | 5mV |
±5V～±150V分辨力 | 10mV |
1.2.5 交流电压、电流源角度
l 相角范围：0°～ 360°
l 准确度：±0.1°
l 分辨力：0.01°
1.2.6 交流电压、电流源频率
l 频率范围：1～2000Hz
l 能叠加2～20次任意幅值的谐波及直流
l 输出准确度：±0.1%
l 分辨力：0.001 Hz
1.2.7 计时精度
1ms～1S | ±1ms |
>1S | ±0.1% |
1.2.8 开入量
l 16路独立开关接点输入，自动识别有源接点的极性
l 兼容空接点与15V～250V有源接点
1.2.9 开出量
l 8对可编程开关空接点输出
l 接点容量：250VDC，0.5A 或 250VAC，0.5A
1.2.10 同步性
电压电流同步性 ≤10μS
1.2.11 辅助直流电源
l 110V/220V直流供电
l 功率：110W
1.2.12 供电电源
l 交流输入电压
额定值：220V ± 10%
基准值：220V ± 2%
l 交流供电频率：
额定值：50Hz ± 10%
基准值：50Hz ± 2%
1.2.13 使用环境条件
l 环境温度：－10℃～+40℃
l 相对湿度：≤90%
l 大气压强：80～110kPa
1.2.14 箱体尺寸与重量
l 箱体尺寸（长×宽×高）：420mm×215mm×500mm
l 重量：25千克
-
