继电保护测试仪器

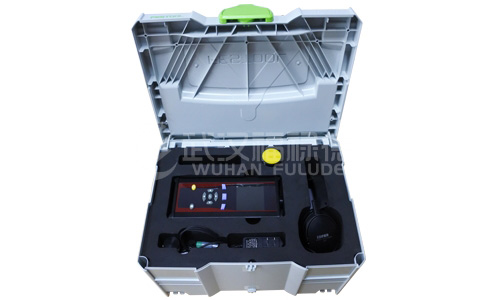

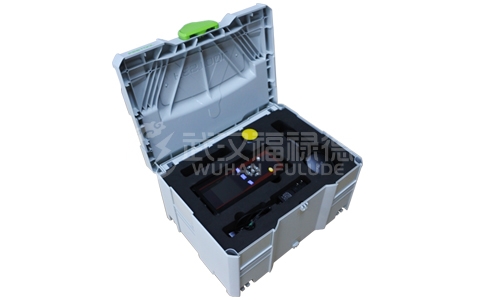

UHF&AE便携手持式局放仪

参考标准:DL/T 500-2009、GB/T 4208-2008
产品优势:

提供时域波形、PRPD、PRPS等多种放电图谱,实现不同放电类型的分析;

采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源。



设备厂家:福禄德电力

全国销售热线:027-82620419
产品别称:便携手持式局放仪、手持式局放仪、局放仪
产品介绍

本产品可广泛应用于电力系统的剧院检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测,通过以下几项指标来衡量电气设备的放电程度:

局部放电强度检测:通过测量 1 个工频周期内的放电信号,根据放电脉冲序列中*大值(dB)来表征局部放电的强度。

局部放电频度检测:装置测量 1 个工频周期内的放电信号,提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。


产品特点

1、配置不同传感器实现几乎所有的电气设备的局部放电检测;

2、提供时域波形、PRPD、PRPS等多种放电图谱,实现不同放电类型的分析;

3、人性化的人机界面方便不同设备的数据管理,包括历史数据变化趋势的追溯、横向与纵向数据分析,实现被测设备360°全面诊断;

4、内置超声波传感器和暂态地电压(以下简称TEV)传感器,可外接变压器、GIS、架空线路、电缆等专用传感器;

5、采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源,比传统的脉冲式局部放电检测仪使用更加方便;

6、测试带宽范围为30kHz ~ 2.0GHz,适用各种频段的检测原理。


技术参数

TEV 测量

AE 测量

测量范围

0-60 dBmV

测量范围

-6dBμV 至 68dBμV

分辨率

1dB

分辨率

1dB

精度

±1dB

精度

±1dB

每周期*大脉冲

1400

频率范围

20~200 kHz

测量频带

3~100MHz



AA 测量

UHF测量

测量范围

-6dBμV~68dBμV

检测频段

300-2000MHz

分辨率

1dB

测量范围

0-60 dBmV

精度

±1dB

灵敏度

<1dBm

传感器中心频率

40 kHz

传感器频段

300-2000MHz

HFCT 测量

传感器传输阻抗

5mV/mA

检测频率

1~30MHz

灵敏度

≤50pC

硬件

外壳

ABS

显示

4.0 寸RGB液晶屏

采样精度

12bit

同步方式

内同步、外同步

连接器

USB 接口(兼充电器输入)

3.5mm 立体声耳机插孔

外部超声波传感器输入

无线 wifi

无线同步基准

耳机

*小 8 欧姆

SD 卡

标配 16G ~ 64G

内置电池

3.7V/5000mAh 锂电池

工作时间

约 6 小时

充电器

AC 90-264V 或 DC 5V

使用温度

-20 ~ 50℃

湿度

20-85% 相对湿度

体积、重量

210*100*35(mm) 0.4KG(主机)


附件配件
检定证书
