继电保护测试仪器

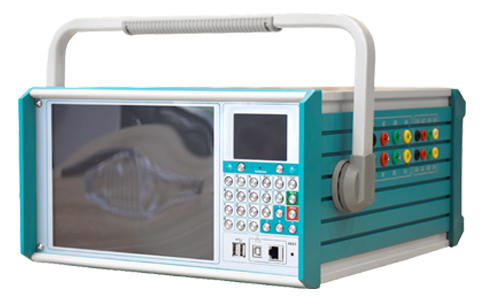

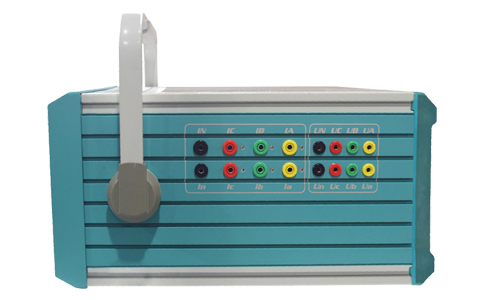

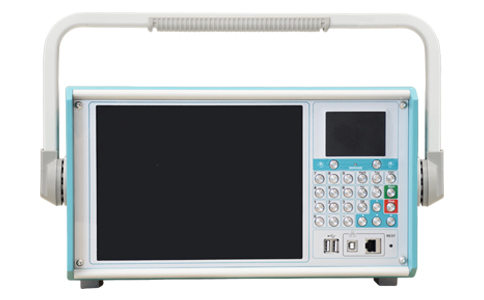

FLDJB-1600微机继电保护测试仪

参考标准:GB7261-2008,DL/T995-2006,DL/T1153-2012
产品优势:

● GPS控制功能 提供各种自动测试软件模块和GPS同步触发试验(选配)等。

● 完善的自我保护功能 散热结构设计合理,硬件保护措施可靠完善。

● 体积小,重量轻,性能价格比高。


设备厂家:福禄德电力

全国销售热线:027-82620419
产品别称:数字继保测试仪、继保综合测试仪、微机保护装置测试仪、继电保护测量仪、继保之星、微机继电保护装置试验仪、微继电保护测试仪、继电保护器测试仪、微机继保仪
产品介绍

继电保护测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着现代电力系统规模的不断扩大,对电力系统运行和管理的可靠性、高效性要求的不断提高,继电保护人员的测试工作变得更加频繁和复杂。

FLDJB-1600微机继电保护测试仪是我公司的*新产品,它在参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上,广泛听取用户意见,认真总 结前几代产品的开发、生产经验,并采用现代*新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。

可独立完成微机保护、继电保护、励磁、计 量、故障录波等专业领域内的装置测试,广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。

产品特点

1、标准12相电压电流输出灵活组合  6相电压,6相电流输出,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相输出模式,既可兼容传统的各种试验方式,也可方便地进行三相差动试验和厂用电快切和备自投试验。
2、单机操作方便  内置高性能工控机,8.4寸大屏幕TFT液晶显示,装置面板设有轨迹球鼠标、优化操作键盘,内置基于WINDOWS平台全中文操作软件。开机即可使用,操作方便快捷,可以提供丰富直观的信息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等。
3、新型高保真线性功放  输出端采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生中高频干扰,而且保证了从大电流到微小电流全程都波形平滑、精度优良。
4、高性能主机  输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。
5、功能强大  可完整测试差动、备自投、快切、同期、谐波、故障回放、系统振荡等功能。可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。6相电流可方便进行三相差动保护测试,12相输出可用于备自投测试。
6、备自投测试及快切功能  10路开入4对开出,可测试各种备自投和快切装置。测试界面设计美观,可直接显示各种系统主接线图、各开关接点状态、电流电压幅值非常直观方便地测试、记录和显示整个备自投装置的动作过程。
7、接点丰富  10路接点输入和8对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入输出接点可根据用户需要扩展。
8、独立直流电源  设有一路独立110V 及 220V专用可调直流电源输出,方便现场检验使用。
9、接口丰富 装置面板上有自带键盘和鼠标,单机能进行完整操作。另外还带有一个USB从端口和两个USB主端口,可与计算机通信进行操作,可接打印机、键盘、鼠标等外设,也可用U盘读取数据。装置还带有GPS接口可实现双机同步测试。
10、GPS控制功能  提供各种自动测试软件模块和GPS同步触发试验(选配)等。
11、完善的自我保护功能  散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。
12、轻质集成结构,高性价比  属于跨专业联合设计产品,综合各专业的先进科技成果。体积小,重量轻,性能价格比高。

技术参数
额定输出频率误差±0.01Hz
相位误差±0.2°
波形失真±0.3%(基波)
输出频率20~1000Hz
电源电压允许范围AC 220V±10%,50/60Hz
环境温度使用范围-10℃~+50℃
电流源交流电流输出6相电流输出(有效值)0~30A / 每相
3相电流输出(有效值)0~60A / 每相
精度0.2级
6相并联电流输出(有效值)0~180A
长时工作电流值(有效值)10A
相电流*大输出功率300VA
6相并联电流*大输出功率1000VA
6相并联电流允许长时工作时间10s
频率范围(基波)20~1000Hz
数谐波次数1~20 次
直流电流输出电流输出0~±10A / 每相
输出精度0.5级
*大输出负载电压20V
电压源交流电压输出相电压输出(有效值)0~120V
输出精度0.2级
线电压输出(有效值)0~240V
相电压80VA
线电压输出功100VA
频率范围(基波)20~1000Hz
谐波次数1~20 次
直流电压输出相电压输出幅值0~±160V
输出精度0.5级
线电压输出幅值0~±320V
相电压70VA /
线电压输出功率140VA
时间测量范围0.1ms ~ 9999s
测量精度<0.1mS
开关量10路开关量输入空接点1~20mA,24V
电位接点接入[:0 ~ +6V]1[:+11 V ~ +250 V
8对开关量输出DC220 V/0.2 A
AC220 V/0.5 A
机箱体积长*宽*高480×360×200mm3
机箱重量主机重量19kg


附件配件

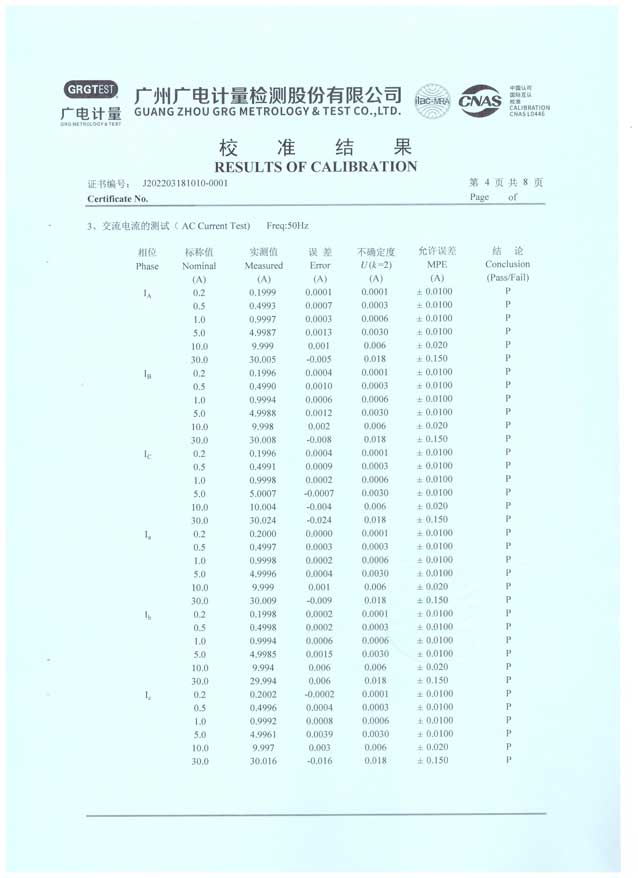

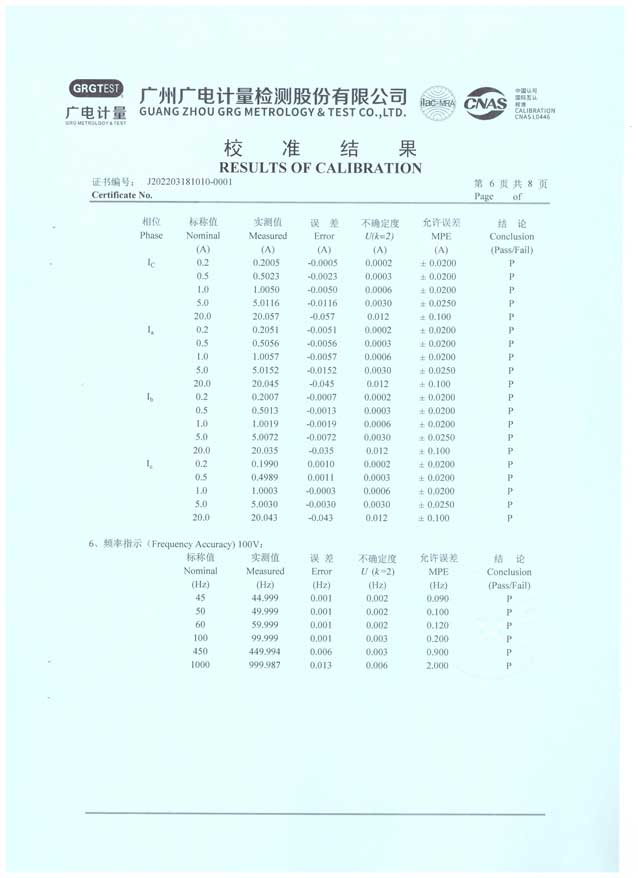

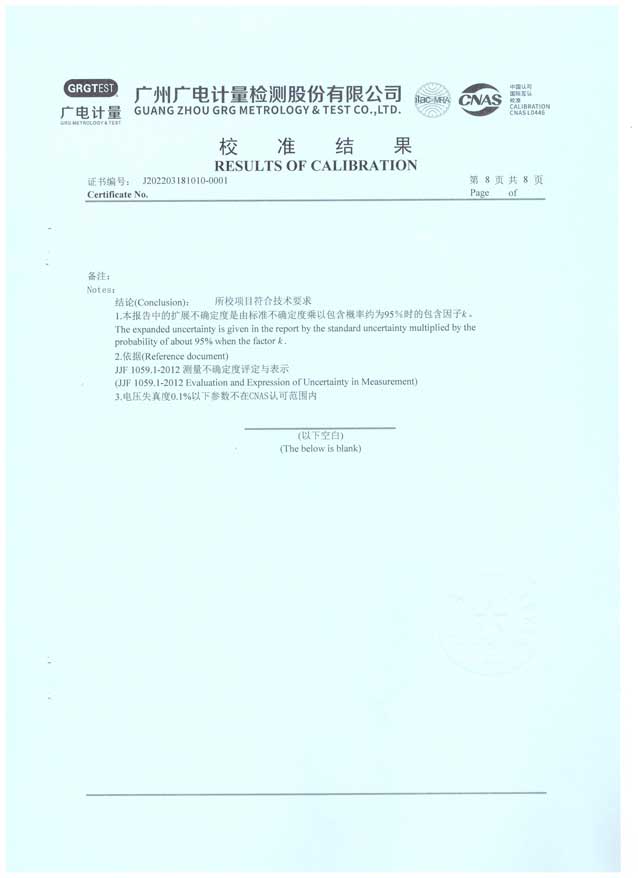

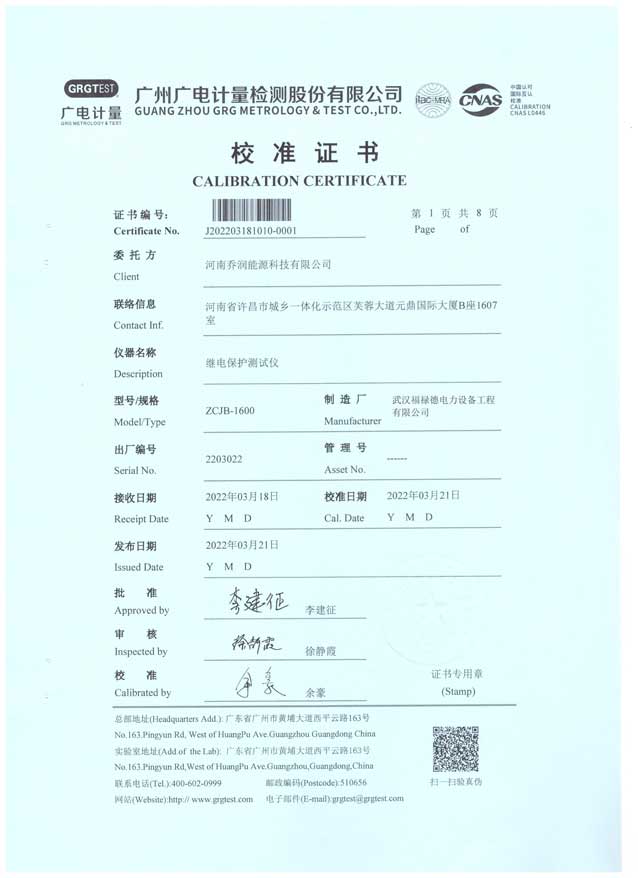

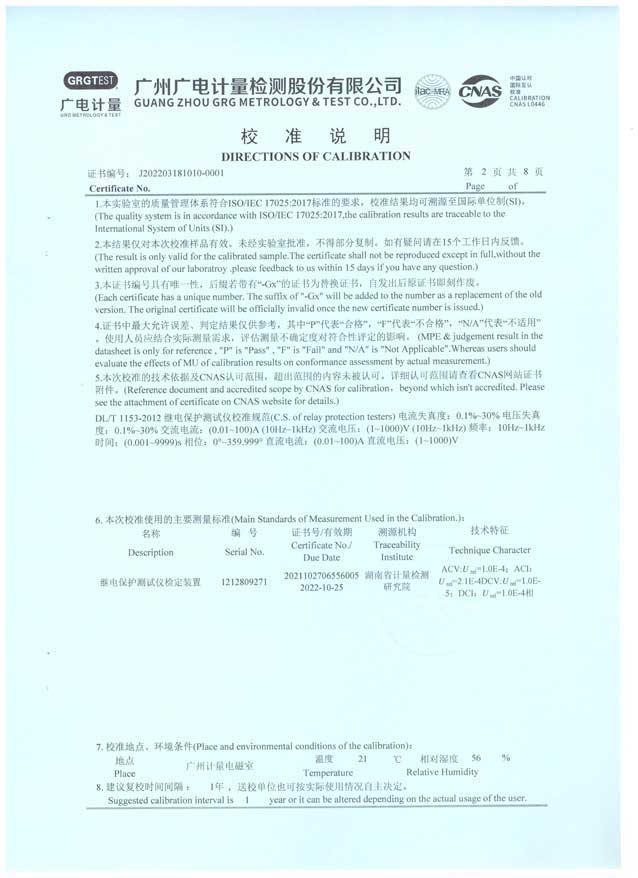

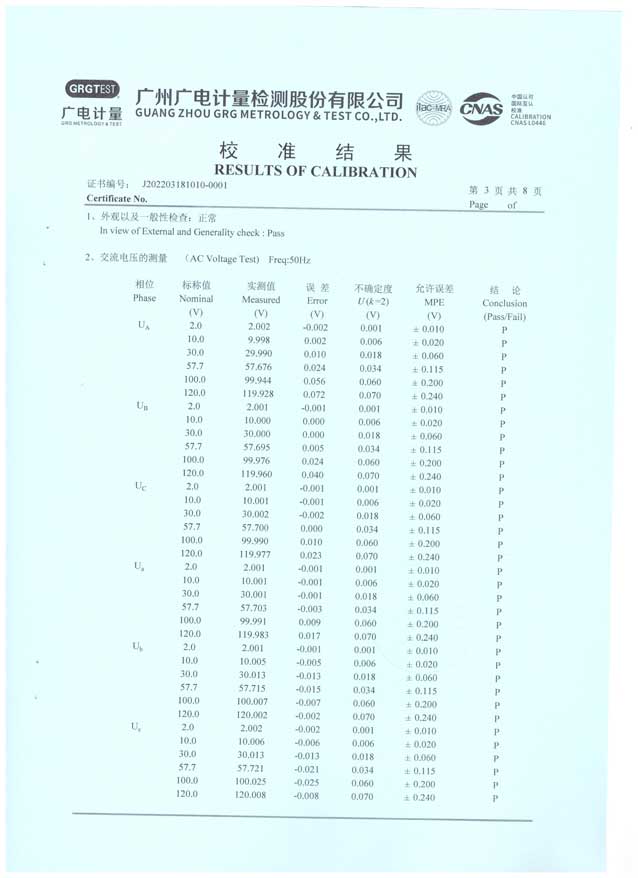

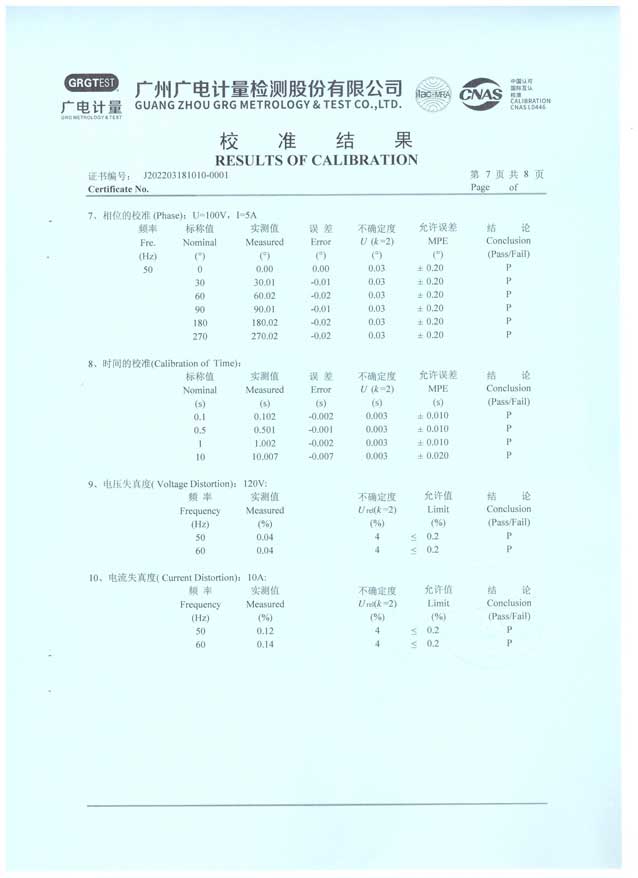

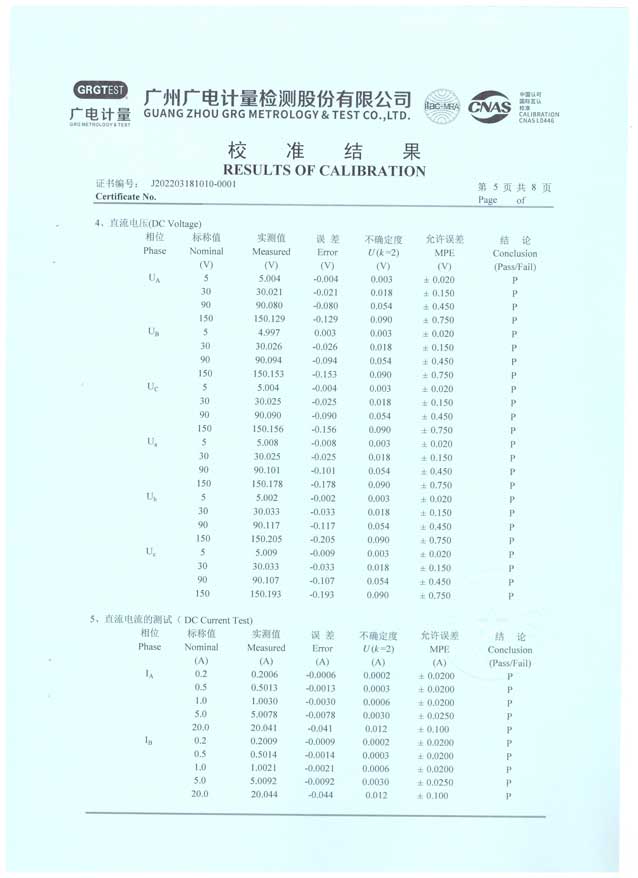

检定证书

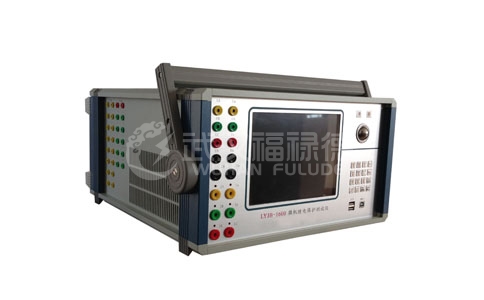

1600微机继电保护测试仪
