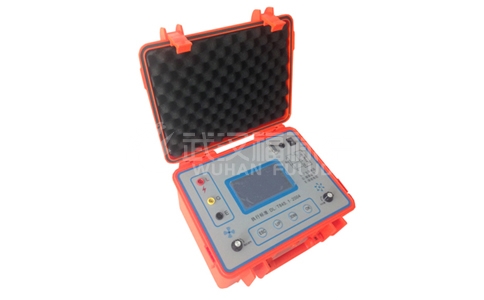

FLD-2688水内冷发电机电阻测试仪
本仪器用于测量水内冷发电机定子绕组的绝缘性能，同类产品中，LY-2688**具有自动补偿并消除水的极化电势对测量结果的影响的功能，从根本上克服了其他同类产品的缺陷。也就是说：即使是所谓的汇水管带电，本仪器也能保证测量结果的真实性、准确性。带载能力强，输出额定负高压2500V，短路电流约40mA；负载70kΩ时，压降<10%，与同类产品比较，自动化程度*高。除了能准确测量绝缘性能外，本仪器能自动测量温度、湿度、时间；自动计算吸收比、极化指数；能存储每次测量结果；自带打印机；能与计算机通信。
采用微电脑控制，菜单操作，大屏幕液晶LCD点阵显示，低压屏蔽法测量，性能稳定，属智能化仪表。
自动测量R15、R60、R600，自动计算吸收比、极化指数。
测试电压为负高压2500V，带载能力强。绕组与汇水管间电阻（水阻）低至70kΩ时，测试电压跌落<10%。
测量范围为0 ~10GΩ，自动切换量程。
能自动补偿并消除水的极化电势对测试结果的影响。汇水管与机座间电阻低至3kΩ时，仍能保证测量准确度。
模拟条指针与数字显示相结合，形象的表明数据的变化趋势及准确的测量结果。
随时显示测试时间，且每隔15秒蜂鸣器自动鸣叫提示。
测量完毕自动泄放高压，高压泄放时间不超过5秒。
自动测量环境温度、空气湿度及每次测试的日期与时间。
能保存60组测量结果，且数据20年可不丢失。
自带RS232接口，能与计算机数据通信；自带打印机，可对测量结果进行打印，免去了抄表工作。
具有全面完善的保护功能，工作可靠性高。
额定测试电压 | 负高压2500V |
输出测试电压 | ±10% |
高压带载能力 | 负载70kΩ 电压跌落< 10% |
测量范围 | 0 ~ 10GΩ |
准确度等级 | 10.0级 |
0 ~5GΩ范围的基本误差 | ±( 10%·Rx + 2d ) |
5~10GΩ范围的基本误差 | ±( 20%·Rx + 4d ) |
高压显示误差 | ±( 5%·Ux + 1d ) |
温度测量误差 | ±0.5℃ |
空气湿度测量误差 | ±4%RH |
供电电源 | 50Hz 220V ±10% |
耗电 | < 250W |
绝缘电阻 | > 50 MΩ （500V）（测试线与机壳间） |
耐压 | AC3kV 50Hz 1min（测试线与机壳间） |
工作温度与湿度 | 0℃ ~ + 40℃ < 85%RH |
贮存温度与湿度 | - 20℃ ~ + 50℃ < 90%RH |
外形尺寸 | 400（L）×350（W）×230（H） （mm） |
重量 | ≈ 9.8kg |
注：可选5000V设备配置
-
