YD(JZ)系列油浸式试验变压器

参考标准：DL/T848.2-2004
产品优势：

● 采用新型时间继电器，计时范围更广。
● 采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
● 结构合理，体积小，重量轻。

设备厂家：福禄德电力

全国销售热线：027-82620419

产品别称：冲击试验变压器、试验用变压器、电力高压试验变压器、高压耐压试验变压器

产品介绍
产品特点
技术参数

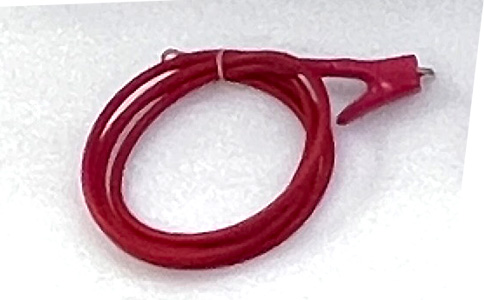

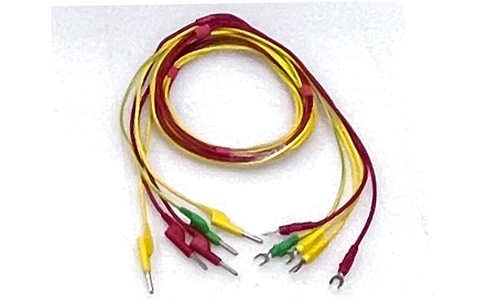

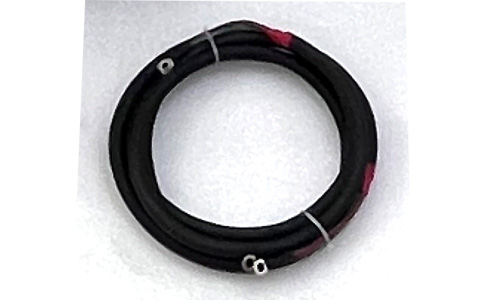

附件配件

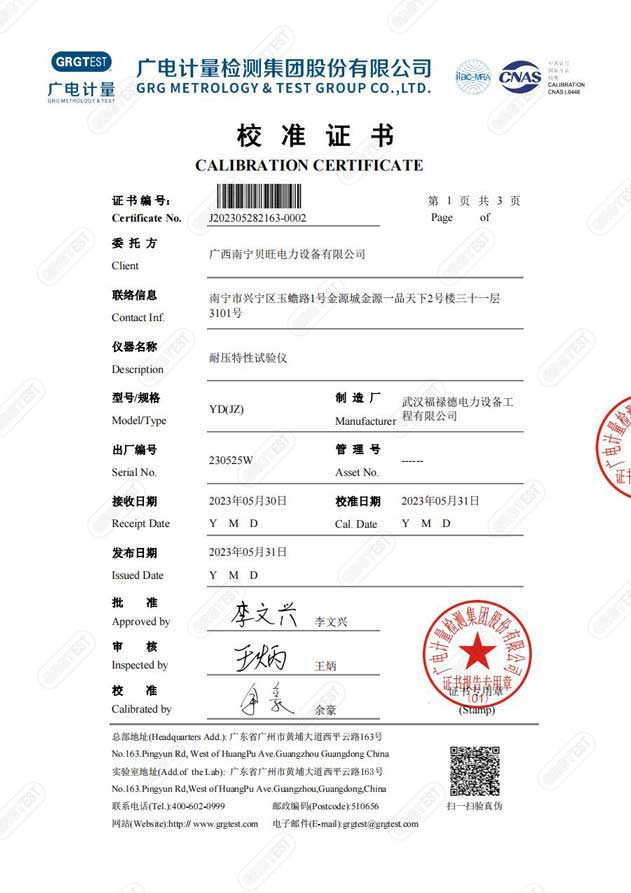

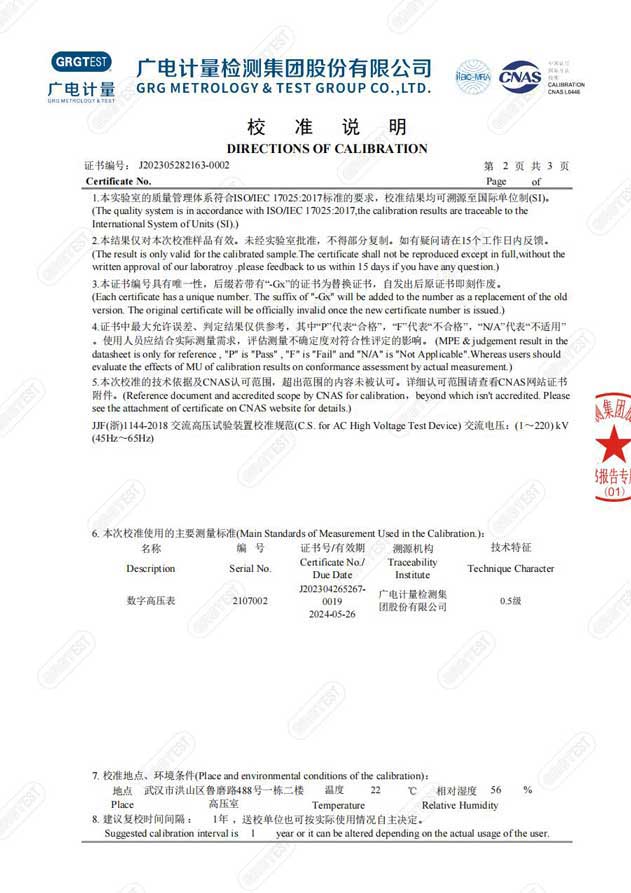

检定证书
售后保障

产品介绍

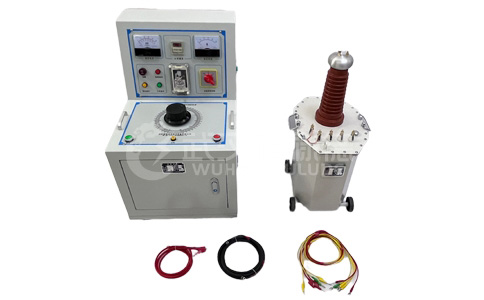

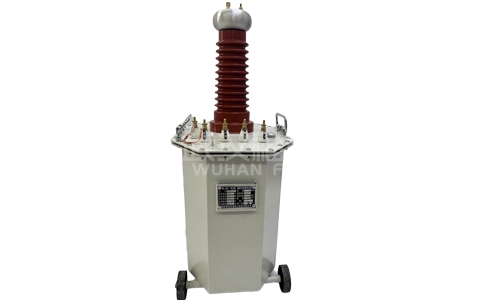

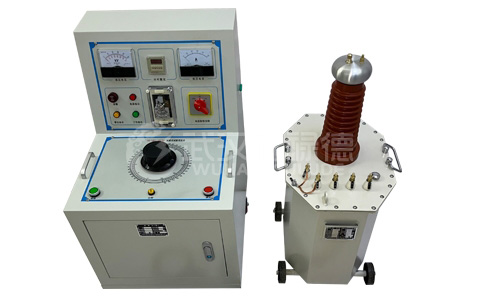

YD(JZ)系列油浸式试验变压器是手动指针式耐压试验装置，它由控制升压部分和试验变压器组成。是根据国家最新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单，主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的首选产品。

产品特点

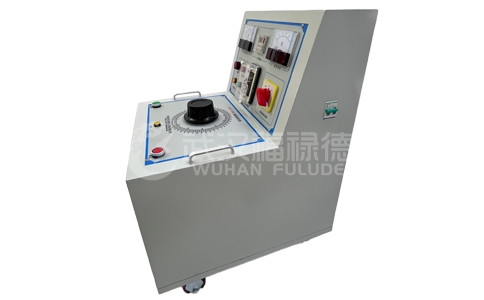

1、配套手动指针式控制箱（台）主要特点：
2、监视功能：输出电流仪表电压零位指示电源指示工作指示计时指示
3、保护功能：过流保护时间继电器
4、采用新型时间继电器，计时范围更广。
5、采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
6、结构合理，体积小，重量轻。

技术参数

控制箱（台）参数：（常规参数见下表）
      输入电压：220V±10% 50Hz
      输出电压：0～250（430）V
      输出容量：5～250 kVA
      计时范围：1S～99H
      环境温度：－20℃至50℃

规格	容量	输入电源			输出电压		重量（kg）
规格	容量	相数	（V）	（A）	（V）	（A）	重量（kg）
2/220	2	1	220	10	0-250	8	14
3/220	3	1	220	15	0-250	12	16
5/220	5	1	220	25	0-250	20	18
10/220	10	1	220	50	0-250	40	80
15/380	15	2	380	37.5	0-430	34.8	90
20/380	20	2	380	50	0-430	46.5	100
25/380	25	2	380	62.5	0-430	58.1	120
30/380	30	2	380	75	0-430	58.1	120
50/380	50	2	380	125	0-430	116.2	160
100/380	100	2	380	250	0-430	232.5	250
