绝缘耐压测试仪器

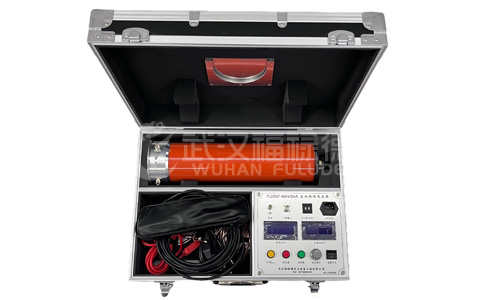

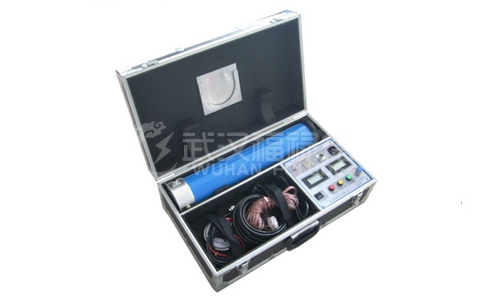

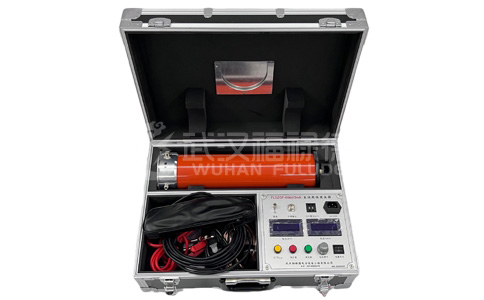

FLDZGF系列直流高压发生器

参考标准:DL/T848.1-2004,DL/T474.2-2006,DL/T849.5-2004
产品优势:

● 采用高频倍压电路,应用PWM脉宽调制技术和大功率IGBT器件。
● 采用电压大反馈,输出电压稳定度高,纹波系数小≤1%。
● 全量程平滑调压,电压调节细度好调节精度≤0.5%,稳定度≤1%,电压电流误差1%(读数±0.2KV),电流误差±1个字。


设备厂家:福禄德电力

全国销售热线:027-82620419
产品别称:高频高压发生器、数显直流高压发生器、数显式直流高压发生器、高稳定直流高压发生器、智能型直流高压发生器、全自动直流高压发生器、避雷器耐压试验仪、便携式干式直流高压发生器、高压直流发生器、直流高压发生仪、工频高压发生器、智能直流高压发生器、智能化直流高压发生器、直流高压发生装置、数字式直流高压发生器、直流高压发生器
产品介绍

FLDZGF系列直流高压发生器采用中高频整流滤波技术,解决了普通中低频高压发生装置波纹系数较大,波形不平稳的缺点。该系列产品符合**新颁布电力行业标准《直流高压发生器通用技术条件 DL/T 848.1—2004》的要求,广泛用于电气设备直流耐压试验和泄漏电流试验,并且特别设置了测试氧化锌避雷器1mA下的电压U1mA及0.75U1mA下的泄漏电流功能。

产品特点

1、采用高频倍压电路,应用PWM脉宽调制技术和大功率IGBT器件。
2、采用电压大反馈,输出电压稳定度高,纹波系数小≤1%。
3、全量程平滑调压,电压调节细度好调节精度≤0.5%,稳定度≤1%,电压电流误差1%(读数±0.2KV),电流误差±1个字。
4、升压电位器零起升压。
5、75%UDC1mA功能按钮,方便氧化锌避雷器试验,精度1%读数±1%。
6、过压保护采用拔码设定,一目了然,误差±1%。
7、倍压采用新型材料,轻巧、坚固。外表涂特种绝缘材料,电气性能好,防潮能力强。
8、折叠式撑脚,直径面积大,稳定性能好。
9、ZCZGF一体化设计、高压拖地电缆引出,方便现场试验。
10、ZCZGF产品符合DL/T848.1-2004技术要求,并经电力部电气设备质量检测测试中心型式试验,严格执行企标出厂。

技术参数
电源AC220V±10%,50Hz±1%
额定输出电压60kV、120kV、200kV、300kV、400kV、600kV、800kV
额定输出电流2mA、3mA、5mA、8mA、10mA
输出电流指示精度<1级
输出电压指示精度<1级
纹波系数≤0.5
0.75倍输出电压指示精度<1级,带锁存
体机型号技术参数FLDZGF-60KV/2mAFLDZGF-60KV/5mAFLDZGF-120KV/2mAFLDZGF-120KV/5mAFLDZGF-200KV/2mAFLDZGF-200KV/5mAFLDZGF-300KV/2mAFLDZGF-300KV/5mA
额定电流(mA)2
5252525
额定功率(W)12030024060040010006001500
机箱重量(kg)24.534.54.54.55.55.5
倍压重量(kg)2.53.84
4.57.98.31111
倍压高度(mm)40050050050096596512501250
电压测量精度数显表±(1.0%读数±2个字)
电流测量精度数显表±(1.0%读数±2个字)
波纹系数≤1%
电压稳定度随机波动,电源电压变化±10%时≤1%
过载能力空载电压可超出额定电压10%使用十分钟,*大充电电流为1.5倍额定电流
电源单相交流50Hz  220V±10%
工作方式间断使用
一次连续时间*长为30分钟
工作环境温度:-10~40℃
相对湿度:室温为25℃时不大于85%(无凝露)
海拔高度:1500米以下
带电容负荷能力被试品电容量无限制
可用1.5倍的额定电流充电

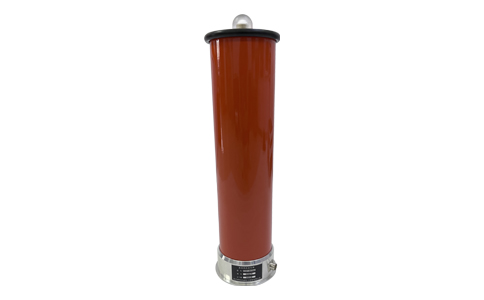

结构特点环氧玻璃钢电气绝缘倍压筒
空气绝缘、无泄漏之虑
操作箱特点高精度0.75UDC1mA单触按钮(精度≤1.0%)*适合氧化锌避雷器试验
过压保护采用拨置,一目了然

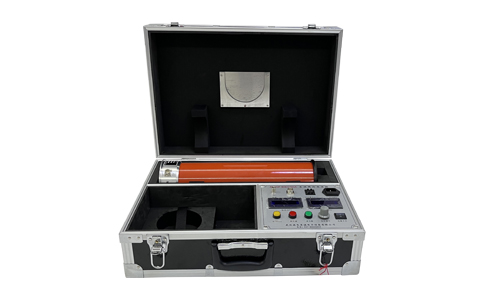

机箱倍压放置一个铝合金箱,整机一手可提

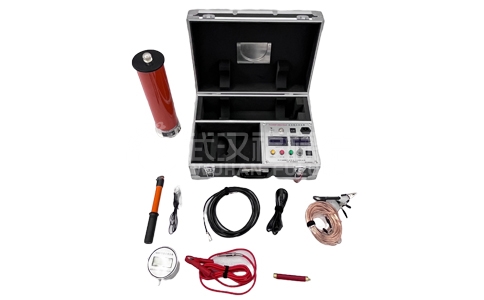

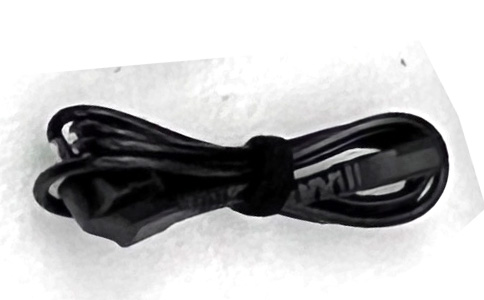

附件配件

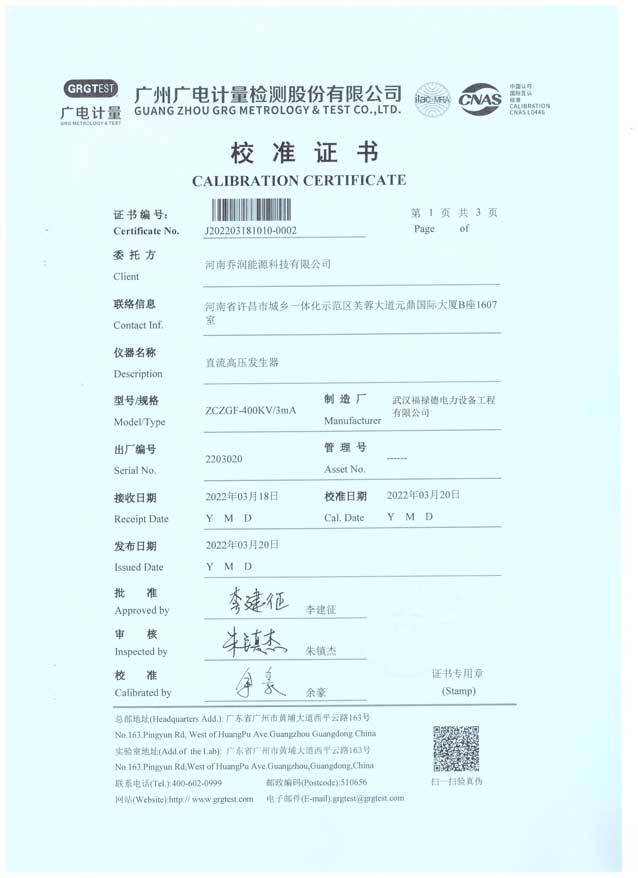

检定证书
直流高压发生器 直流高压发生器 直流高压发生器
