FLDJD-300架空线小电流接地故障定位仪

参考标准:DL/T826-2002
产品优势:

传感器使用高灵敏度传感器,开口设计,无需闭合,方便在线路上挂接。

发射机体积小,重量轻;传感器为体积重量最小化设计,方便沿线挂接;接收机为手持式设计。



设备厂家:福禄德电力

全国销售热线:027-82620419
产品别称:架空线小电流接地故障定位仪、接地故障定位仪
产品介绍

FLDJD-300架空线小电流接地故障定位仪,适用于小电流接地系统架空线路,在线路发生单相接地故障而停运后,可用本设备对接地点进行精确定位。

FLDJD-300是一套便携设备,可进行多条线路的故障定位。整套设备由发射机(FLDJD-200T)、传感器(FLDJD-200S)、接收机(FLDJD-200R)及附件组成。在故障线路停运后,由发射机向线路施加超低频高压信号使故障重现,在线路沿途用绝缘杆将传感器挂在线路上检测信号,并通过无线方式向地面上的接收机传输数据,接收机显示测量结果。在故障点前,电流持续存在,故障点后,电流消失。可先进行粗略分段,再精确定点,从而快速确定故障位置。

产品特点

1、适用于小电流接地系统配电网,检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。

2、在线路停运后进行定位,特别适用于有电缆分支的故障线路。

3、施加高压信号使故障重现,电流信号稳定,易于检测。

4、超低频信号避免系统分布电容影响,能对高阻值故障进行定位。

5、发射机安全特性:高压启动闭锁功能、输出允许直接短路。

6、传感器使用高灵敏度传感器,开口设计,无需闭合,方便在线路上挂接。

7、传感器和接收机无线通讯传输,安全可靠。

8、发射机可使用市电、发电机供电,传感器和接收机干电池供电。

9、发射机体积小,重量轻;传感器为体积重量最小化设计,方便沿线挂接;接收机为手持式设计。

10、接收机采用大屏幕液晶显示器,显示传感器状态、电流波形和电流值。


技术参数

定位精度0.2米
发射机输出特性输出频率1Hz
开路电压

基波有效值0~2800V,(脉动直流,峰值8kV,相当于10kV线路的相电压峰值)

短路电流基波有效值0~35mA(脉动直流,峰值100mA)
传感器与接收机的无线通讯距离不小于100m
发射机电源AC 220V市电,可接发电机(输出功率≥1500W)
发射机功率最高功率900W
传感器电源3节5号碱性干电池
接收机电源5节5号碱性干电池
体积发射机417×234×318mm
传感器180×100×35mm
接收机205 ×100×35mm
质量发射机16.8kg
传感器0.45kg
接收机0.45kg
使用条件温度-10℃-40℃
湿度5-90%RH
海拔<4500m


产品图集

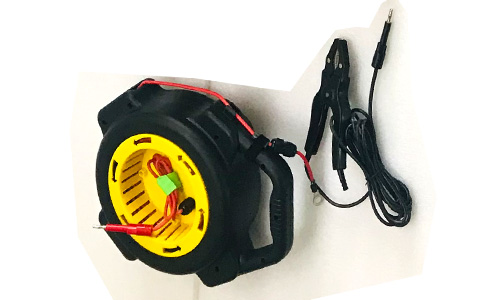

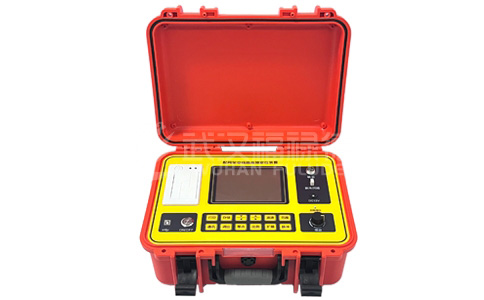

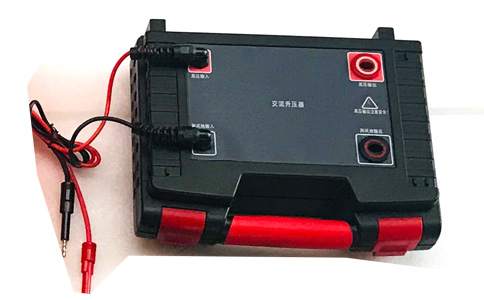

FLDJD-300架空线小电流接地故障定位仪 FLDJD-300架空线小电流接地故障定位仪 FLDJD-300架空线小电流接地故障定位仪
