继电保护测试仪器

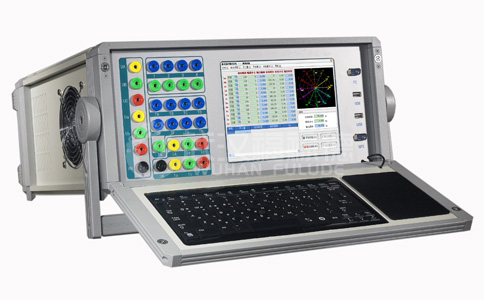

FLDJB-1700微机继电保护测试仪(220KV以下)

参考标准:
产品优势:

装置前面板设有多个USB口可方便地进行数据存取、数据通信和进行软件升级等;

全套汉字化操作界面,清晰亮丽,直观方便,操作控制由工业键盘进行,操作简单方便,只需简单的计算机知识,极易掌握。


设备厂家:福禄德电力

全国销售热线:027-82620419
产品别称:微机继电保护测试仪、微机继保仪
产品介绍

本装置采用高性能工控机作为控制微机,直接运行Windows操作系统,装置面板带有大尺寸真彩色TFT显示器、内嵌式工业键盘,装置前面板设有多个USB口可方便地进行数据存取、数据通信和进行软件升级等。

试验的全过程及试验结果均在显示屏上显示,全套汉字化操作界面,清晰亮丽,直观方便,操作控制由工业键盘进行,操作简单方便,只需简单的计算机知识,极易掌握。

装置采用高速数字控制处理器作为输出核心,软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构,各部分结合紧密,数据传输距离短,结构紧凑。由于点数高,波形保真度高,谐波分量小,对低通滤波器的要求很低,从而具有很好的暂态特性、相频特性、幅频特性,易于实现精确移相、谐波叠加,高频率时亦可保证高的精度。

产品特点

微机型继电保护测试仪其主要特点表现为:

1、使用易用的Windows操作系统,人机界面友好,操作简便快捷,为了方便用户使用,定义了大量键盘快捷键,使得操作“一键到位”。

2、高性能的嵌入式工业控制计算机和大屏幕高分辨率彩色TFT液晶显示屏,可以提供丰富直观的信息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等。

3、配备有超薄型工业键盘和触控鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

4、配备有外接USB接口,可以方便地进行数据存取和软件维护。

5、无需外接其它设备即可以完成所有项目的测试,自动显示、记录测试数据,完成矢量图和特性曲线的描绘。

6、采用高性能D/A转换器,产生的波形精度高、线性好,并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。

7、可直接输出交流电压、交流电流、直流电压、直流电流,可变幅值、相角、频率。

8、功率放大部分采用新型大功率高保真线性功放电路,输出功率大、纹波干扰小,在输出电流达到最大时,波形仍能保证不失真、不削峰。

9、开入量输入接口能自动适应无源(空接点)、有源,并能自动适应有源输入的极性,在输入电压±250V范围内能正常工作。

10、可以完成各种复杂的校验工作,能方便地测试及扫描各种保护定值,可以实时存储测试数据,显示矢量图,打印报表等。

11、采用精心设计的机箱结构,体积小,散热良好,重量轻,易携带,流动试验方便。

12、仪器具有电压短路保护、电流开路保护、输出失真保护等自我保护功能,采用合理设计的散热结构,具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。


技术参数

1.2.1 交流电流源

l 六相共用中性点的电流源,电流上升下降时间 <100μs

l 最大输出功率:400VA/相

l 输出准确度:

0.1A~2A准确度

±10mA

2A~10A准确度

±0.2%

10A~40A准确度

±0.5%

l 分辨力:

0.1A~10A分辨力

1mA

10A~40A分辨力

5mA

l 单相连续输出时间:

0.1A~10A输出时间

不限时

10A~20A输出时间

≥30秒

20A~30A输出时间

≥3秒

30A~40A输出时间

≥2秒



1.2.2 交流电压源

l 六相共用中性点的电压源,电流上升下降时间 <100μs

l 最大输出功率:≥75VA/相

l 输出准确度:

1V~5V准确度

±10mV

5V~125V准确度

±0.2%

l 分辨力:

1V~5V分辨力

1mV

5V~125V分辨力

5mV



1.2.3 直流电流源

l 单相输出范围:-10A~+10A或0~20A

l 最大输出功率:200VA/相

l 输出准确度:

±0.1A~±2A准确度

±20mA

±2A~±10A准确度

±0.5%

l 分辨力:5mA



1.2.4 直流电压源

l 直流电压输出范围:-150V~+150V或0~300V

l 最大输出功率:≥100VA

l 输出准确度:

±1V~±10V准确度

±20mV

±10V~±150V准确度

±0.5%

l 分辨力:

±1V~±10V分辨力

5mV

±10V~±150V分辨力

10mV



1.2.5 交流电压、电流源角度

l 相角范围:0°~ 360°

l 准确度:±0.2°

l 分辨力:0.01°



1.2.6 交流电压、电流源频率

l 频率范围:10~1500Hz

l 输出准确度:±0.2%

l 分辨力:0.001 Hz

l 能叠加2~20次任意幅值的谐波及直流



1.2.7 计时精度

1ms~1S

±10ms

>1S

±0.2%


1.2.8 开入量

l 8路独立开关接点输入,自动识别有源接点的极性

l 兼容空接点与15V~250V有源接点



1.2.9 开出量

l 4对可编程开关空接点输出

l 接点容量:250VDC,0.5A 或 250VAC,0.5A



1.2.10 同步性

电压电流同步性 ≤10μS



1.2.11 辅助直流电源

l 110V/220V直流供电

l 功率:110W



1.2.12 供电电源

l 交流输入电压

额定值:220V ± 10%

基准值:220V ± 2%

l 交流供电频率:

额定值:50Hz ± 10%

基准值:50Hz ± 2%



1.2.13 使用环境条件

l 环境温度:-10℃~+40℃

l 相对湿度:≤90%

l 大气压强:80~110kPa



1.2.14 箱体尺寸与重量

l 箱体尺寸(长×宽×高):420mm×190mm×500mm

重量:24千克


附件配件

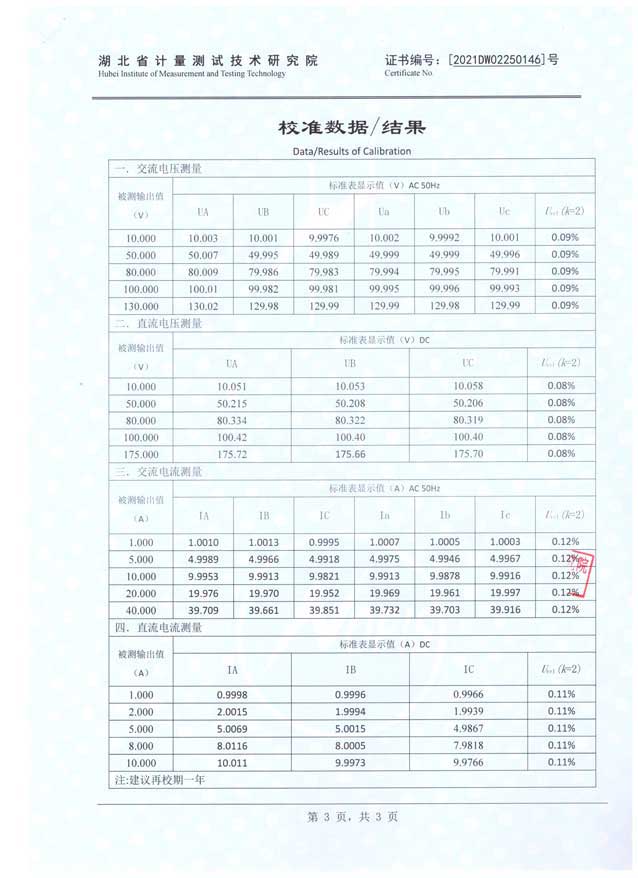

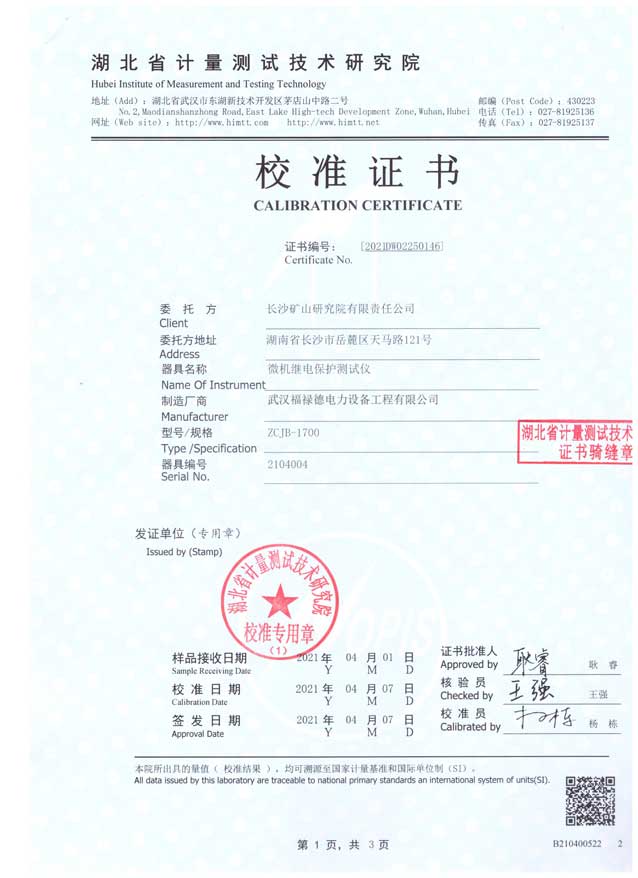

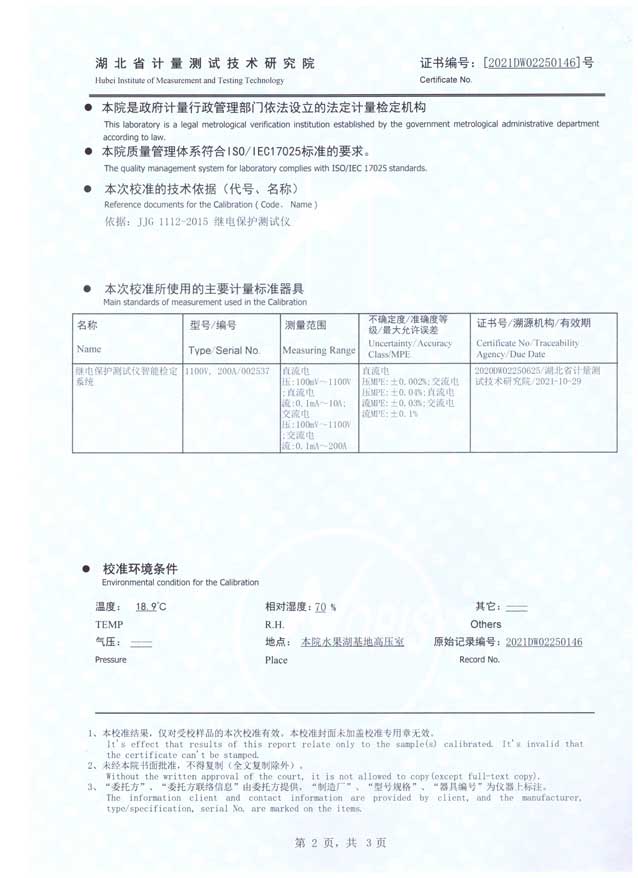

检定证书
FLDJB-1700微机继电保护测试仪
