继电保护测试仪器

FLDJB-802M三相微机继电保护测试仪

参考标准:DL/T624-1997
产品优势:
设备厂家:福禄德电力

全国销售热线:027-82620419
产品别称:三相微机继电保护测试仪、微机继电保护测试仪、三相继保仪
产品介绍
产品特点

1.满足现场所有试验要求。本仪器具有标准的四相电压,三相电流输出,既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。

2.各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3.经典的Windows XP操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和10.4寸分辨率为800×600的LED真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。

4.本机Windows XP系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃。

5.配备有超薄型多功能快接按键和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

6.主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。

7.功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。

8.采用USB接口直接和PC机通讯,无须任何转接线,方便使用。

9.可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。

10.具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。

11.配有独立专用直流辅助电压源输出,输出电压分别为110V(1A),220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。

12.具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。

技术参数

1、交流电流源(3*30A)

单相电流输出(有效值)

0--30A/相,精度:0.2%  ±5mA

三相并联输出(有效值)

0--90A/三相同相位并联输出

相电流长时间允许工作值(有效值)

10A

每相最大输出功率

300VA

三相并联电流最大输出功率

800VA

三并电流最大输出允许工作时间

5s

频率范围

0--1000Hz,精度0.001Hz

谐波次数

2--20

相位

0--360°,精度0.1°

2、直流电流源

直流电流输出

0--±10A/相,精度:0.5%  ±5mA

3、交流电压源

单相电压输出(有效值)

0--125V/相,精度:0.2%  ±5mV

线电压输出(有效值)

0--250V

相电压/线电压输出功率

75VA/100V

频率范围

0--1000Hz,精度:0.001Hz

谐波次数

2--20次

相位

0--360°,精度:0.1°

4、直流电压源

单相电压输出幅值

0--±150V,精度:0.2%  ±5m

线电压输出幅值

0--±300V

相电压/线电压输出功率

90VA/180VA

5、开关量端子

开关量输入端子

8对

空接点

1--20mA,24V 装置内部有源输出

电位翻转

无源接点:低阻短接信号

有源接点:0-250V D

开关量输出端子

4对,空接点,遮断容量:110V/2A,220V/1A

6、其他

时间范围

1ms--9999s,测量精度:1ms

单机体积重量

体积 328 x 168 x 250mm3,约11K

电源

AC220V±10%,50Hz,10A

7、交流电流工作时间

10A≥工作电流

工作时间>60分钟

20A≥工作电流≥10A

工作时间>70S

30A≥工作电流≥20A

工作时间>15S

工作电流≥30A

工作时间>5S


附件配件
检定证书

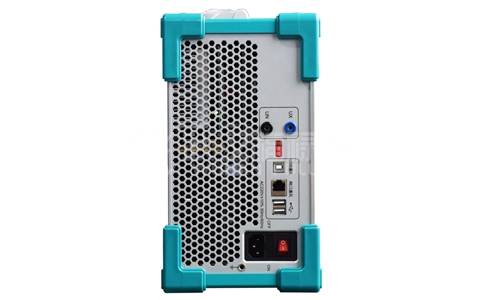

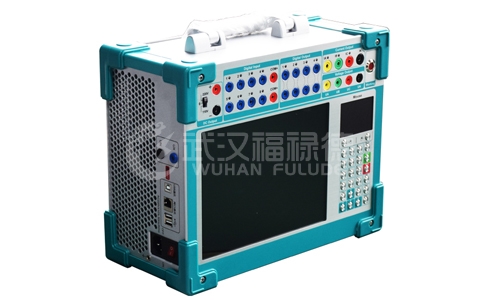

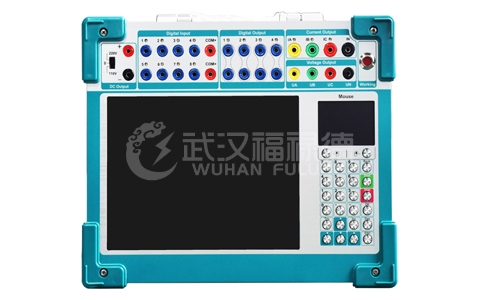

FLDJB-802M三相微机继电保护测试仪 FLDJB-802M三相微机继电保护测试仪 FLDJB-802M三相微机继电保护测试仪
