继电保护测试仪器

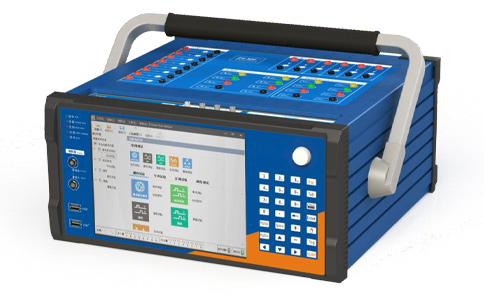

FLDJB-2000A光数字继电保护测试仪

参考标准:GB7261-2008,DL/T995-2006,DL/T1153-2012
产品优势:

● 用开出量,实现保护的完整闭环测试;
● GOOSE信息报文,能够模拟丢帧和乱码;
● 内置GPS,可进行远距离同步输出;
● 10.4寸大屏显示;


设备厂家:福禄德电力

全国销售热线:027-82620419
产品别称:继保测试仪、继电保护测试仪、继电保护校验仪、继保仪
产品介绍

FLDJB-2000A光数字继电保护测试仪是根据国家电网公司《智能变电站继电保护技术规范》和南方电网公司《数字化变电站技术规范》打造的光数字继电保护测试仪。可拨插的模块化设计,可根据用户的需求,提供16光口、12光口、8光口、4光口多种配置,每光口可输出多组SMV和GOOSE,每组SMV最多可配置64个采样值通道,完全符合国网和南网技术规范。内置GPS模块、并支持IRIG-B码和IEEE1588同步对时功能。内置工控机、大屏幕LED显示、可脱机运行,为智能化变电站现场测试提供了极佳的用户体验。
随着变电站通信网络和国际标准IEC61850的制定和颁布,在光电互感器应用的大力推动下,数字化变电站的建设步伐加快。变电站的数字化将带来保护、测量及智能设备测试的显著变化:
接口的变化。传统保护、仪器仪表的输入是电压和电流的模拟量。而数字设备所输入的信号是经过处理的光数字信号。
信号传输方式的变化。IEC 根据基于数字光电电气测量、智能开关设备和数字保护及通信的变电站全数字自动化系统的预期发展,拟定了变电站内的开放式通信标准,即IEC 61850 系列标准。在变电站自动化系统中,测量、控制和保护的数据和信息传送均通过过程总线,站控和过程总线均采用以太网进行通信。
FLDJB-2000A光数字继电保护测试仪能够快速打开SCD/ICD/CID等变电站配置语言文件,兼容国内多个厂家数字保护生成文件;显示多个MU控制块的参数信息,包括IEC61850-9-1、IEC61850-9-2、GOOSE订阅及发布,可根据现场作业的需求支持相关的自动配置和人工配置参数;支持网络侦测功能,接线和通讯正常的情况下,可以抓取网络上得IEC61850-9-2和GOOSE报文,并自动导入到各个MU控制块中等。

产品特点

1、16对光收发器,提供针对IEC61850标准规范中各种通信信息的有效编解码。(61850-9-1,61850-9-2,GOOSE信息);
2、12个发送器和两个接收器,提供针对IEC60044-7/8的FT3格式的采样值报文;
3、完整解析保护模型文件,实现电流电压通道选择、比例系数、ASDU数目、采样率、GOOSE信息等的配置,可灵活方便地与各种型号保护接口;
4、用开出量,实现保护的完整闭环测试;
5、GOOSE信息报文,能够模拟丢帧和乱码;
6、内置GPS,可进行远距离同步输出;
7、10.4寸大屏显示;
8、内置工控机;
9、IRIGB对时或IEEE1588对时;
10、24路数字采样值输出,每路均可独立配置电压和电流以及频率;
11、12路小信号输出,每路均可独立配置电压或电流;
12、波形显示;
13、数字录波。
