接地电阻测试仪系列

ETCR1200G钳形接地电阻测试仪

参考标准:DL/T475-2006、DL/T845.2-2004、DL/T887-2004
产品优势:

● 大幅度提高了测量准确度,彻底解决了原ETCR1200G在测量低阻值电阻(0.01欧-0.1欧)时不能稳定准确测量的难题,使该表性能大幅提升。
● 大幅度地提高了仪表的抗干扰能力及钳口的抗污染能力。
● 增加了数据记忆功能(最多可记忆30个接地电阻值)。


设备厂家:福禄德电力

全国销售热线:027-82620419
产品别称:钳形接地电阻测量仪、钳式数字接地电阻测试仪、钳型接地电阻表、钳形接地电阻检测仪
产品介绍

钳形接地电阻测试仪又名环路电阻测试仪,用于接地电阻的测试。本仪表使用全新黑色豪华屏设计、电阻电流同屏显示、同时还具有数据存储、数据查阅、报警、自动关机等功能。整机美观高档,量程宽广,分辨率高,操作便捷,携带方便,准确、可靠、性能稳定,抗干扰能力强。而且具有防震、防尘、防潮结构,是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等接地电阻。

钳形接地电阻测试仪由微处理器控制,可准确检测接地电阻。其使用了快速滤波技术可将干扰减至最小。同时数据存储和数据上传等功能。


产品特点

>操作简便:
      用ETCR1200G只须将钳表的钳口钳绕被测接地线,即可从液晶屏上读出接地电阻值。而传统电压电流测试法必须将接地线从接地系统中分离,同时还要将电压极及电流极按规定的距离打入土壤中作为辅助电极才能进行测量。
>测量准确:
      传统电压电流测试法的准确度取决于辅助电极之间的位置,以及它们与接地体之间的相对位置。另外,电压极电流极与接地体之间的土壤电阻率的不均匀性都会影响测量结果。如果辅助电极的位置受到限制,不能符合计算值,则会带来所谓布极误差。对于同一个接地体,不同的辅助电极位置,可能会使测量结果有一定程度的分散性。从而影响测量的准确度。

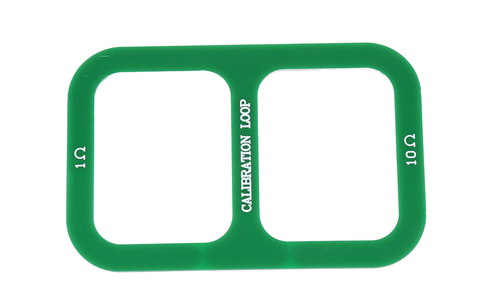

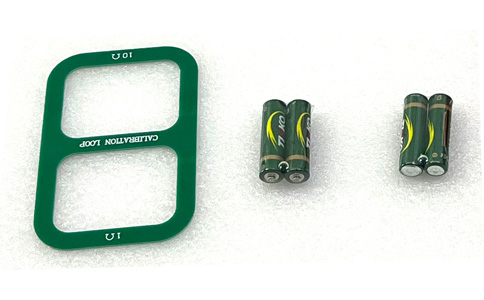

      ETCR1200G所采用的测量原理,在国外已成功应用多年。不存在布极误差。只要客户在测量时,先对本产品附带的测试环进行测量,如果读数准确,那么之后所测量的接地电阻值就是准确的。
>不受周围环境限制:
      传统电压电流测试法因为要设置两个有相对位置要求的辅助电极,所以对周围环境是有要求的,否则会影响测量的准确度。而随着我国城市化的发展,有时被测接地体周围很难找到土壤,它们全被水泥所覆盖,何况还要找到满足相对位置要求的土壤,有时就更为困难。
      ETCR1200G钳形接地电阻仪就没有这些限制。只要进行一次开合钳口的操作,就可得到准确的接地电阻值。
>其它:
          在某些场合下,ETCR1200G能测量出用传统方法无法测量的接地故障。
          例如,在多点接地系统中(如杆塔等。另外,有一些建筑物也是采用不止一个的接地体),它们的接地体的接地电阻虽然合格,但接地体到架空地线间的连接线有可能使用日久后接触电阻过大甚至断路。尽管其接地体的接地电阻符合要求,但接地系统是不合格的。对于这种情形用传统方法是测量不出的。
          用ETCR1200G则能正确测出,因为ETCR1200G测量的是接地体电阻和线路电阻的综合值。



技术参数

测量模式

测量范围

分辨率

准确度

电阻

0.010Ω-0.099Ω

0.001Ω

±(1%+0.01Ω)

0.10Ω-0.99Ω

0.01Ω

±(1%+0.03Ω)

1.0Ω-49.9Ω

0.1Ω

±(1%+0.1Ω)

50.0Ω-99.5Ω

0.5Ω

±(1.5%+0.5Ω)

100Ω-199Ω

±(2%+1Ω)

200Ω-395Ω

±(5%+5Ω)

400-590Ω

10Ω

±(10%+10Ω)

600Ω-880Ω

20Ω

±(20%+20Ω)

900Ω-1200Ω

30Ω

±(25%+30Ω)

电流

0.00mA -9.95mA

0.01mA

±(2.5%+1mA)

10.0mA -99.0mA

0.1mA

±(2.5%+5mA)

100mA -300mA

1mA

±(2.5%+10mA)

0.30A-2.99A

0.01A

±(2.5%+0.1A)

3.0A-9.9A

0.1A

±(2.5%+0.3A)

10.0A-20.0A

0.1 A

±(2.5%+0.5A)


功    能

接地电阻测试、回路电阻测试、漏电流测试

环境温度湿度

23℃±5℃,75%rh以下

电    源

DC 6V (4节5号干电池)

测量方式

互感方式

电阻分辨率

0.001Ω

电流分辨率

0.01mA

钳口尺寸

55mm×32mm

Ω + A同步显示

Ω + A同屏显示

接地电压测量功能

显示模式

4位LCD显示,黑屏设计

LCD尺寸

46mm×29mm

仪表尺寸

长宽高:285mm×85mm×58mm

测量时间

2次/秒

数据存储

300组,“MEM”存储指示,显示“FULL”符号表示存储已满

数据查阅

查阅数据时“MR”符号指示

溢出显示

超量程溢出时“OL”符号指示

干扰测试

自动识别干扰信号,干扰电流大时“NOISE”符号指示

报警功能

测量值超过报警设定值时发出报警提示

电池电压

电池电量实时显示,电池电压低时提醒及时充电

自动关机

开机5分钟后自动关机

功    耗

50mA Max

质    量

仪表:1180g (含电池)

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-20℃~60℃;70%rh以下

绝缘电阻

20MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)

外部磁场

<40A/m

外部电场

<1V/m

适合安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2);

IEC61010-031;

IEC61557-1(接地电阻);



产品图集

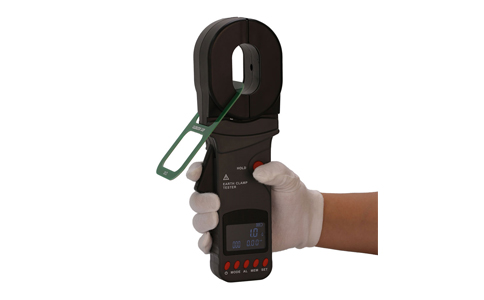

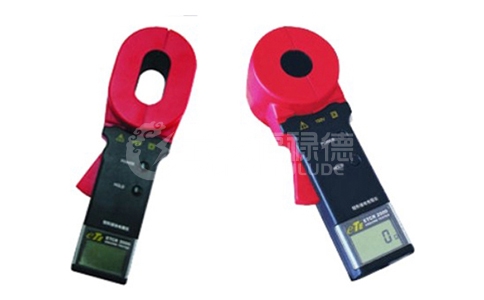

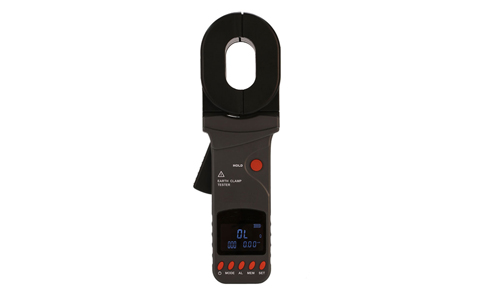

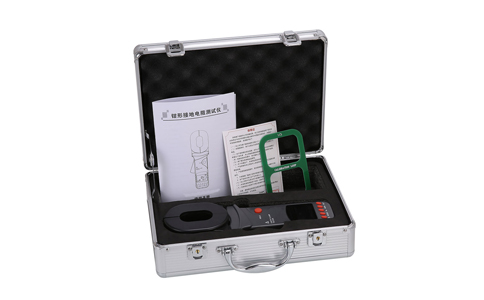

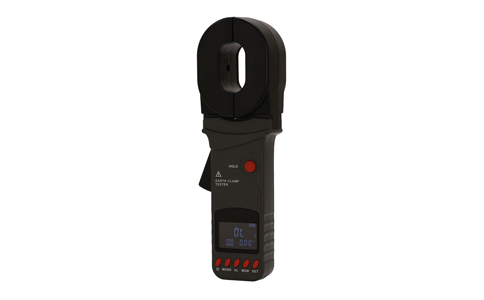

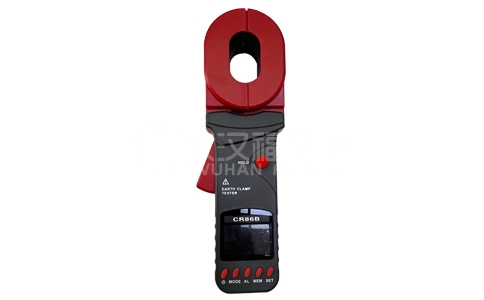

钳形接地电阻测量仪

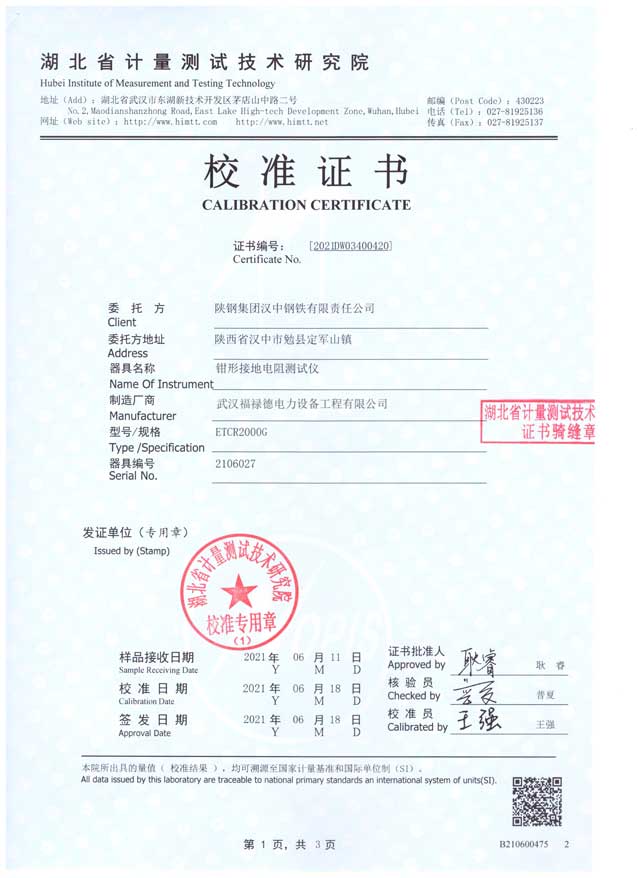

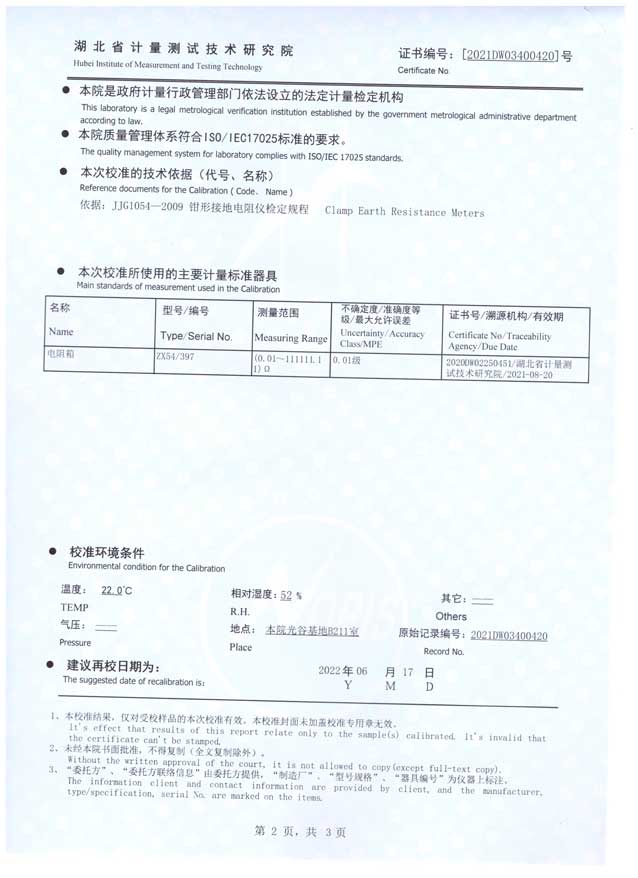

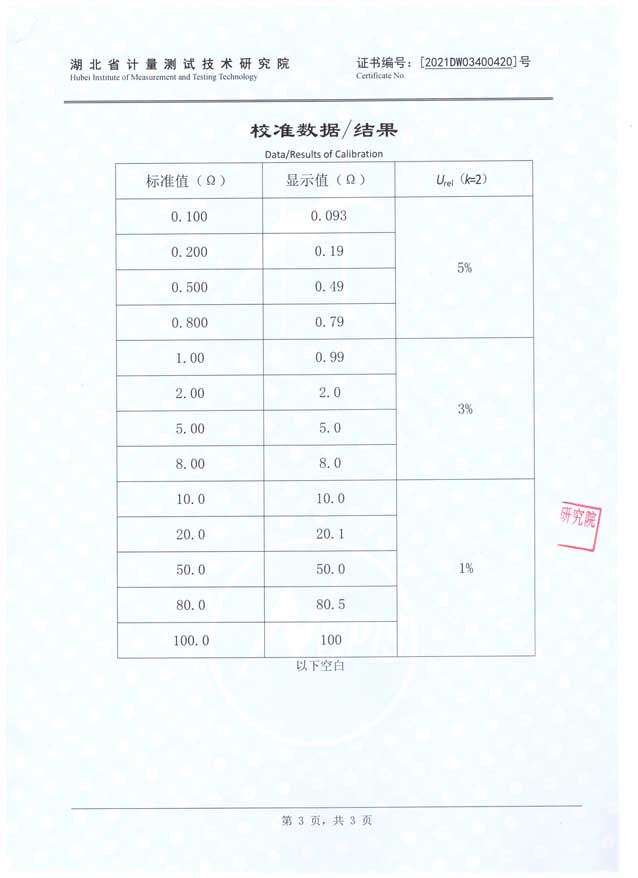

检定证书
钳形接地电阻测量仪 钳形接地电阻测量仪 钳形接地电阻测量仪
