FLDXZ-75kvA/75kV变频串联谐振试验装置

二维码

手机扫一扫

是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备

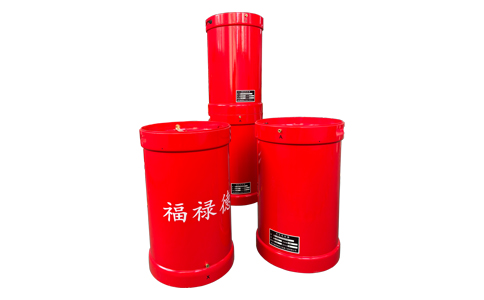

同电压等级、同容量的电抗器其体积较小、重量较轻;在额定负载时温升小;采用干式环氧浇注,机械强度高,电气绝缘性能好,美观可靠

变频控制源容量裕度大,保护功能强;输出波形好,稳定性好;具备多种工作模式,操作方便;采用220V或380V单相电源,方便现场取电

参考标准:GB50150-2006、DL/T849.6-2004、DL/T596-1996

产品介绍

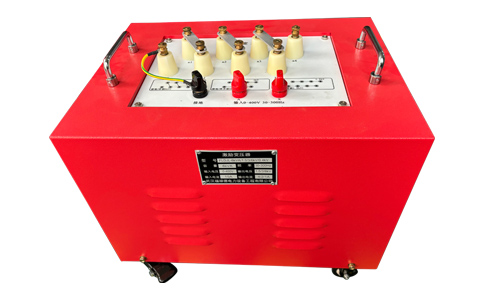

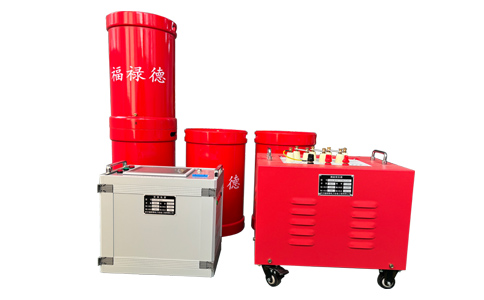

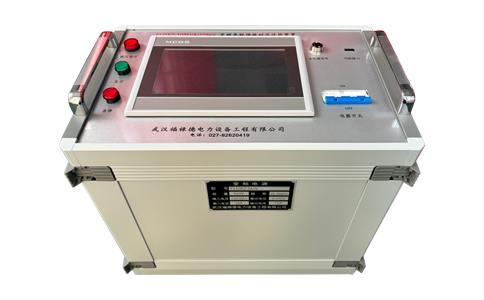

变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备是变电站中最常见的一次电气设备。根据220V以及以下变电站一次电气设备耐压的试验规程要求,相应的交/直流流耐试验设备既要满足高电压、小电流的试验条件,又要满足低电压,大电流的试验条件,要求兼顾较宽的适用范围,采用串联谐振的原理,由变频电源控制箱(操作台)、激励变压器、电抗器、电容分压器组成了主设备,在电容分压器上,接入整流硅堆及微安表,即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性,因此其生产的直流电压优于普通试验变压器整流初来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。



注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多电力检测设备信息请进入产品中心。服务热线:027-82620419

技术参数

额定输出电压0~500kV
谐振电压波型正弦波,波形畸变率<1.0%
最大被试品电流2A
最大试验容量1000kVA
输出频率30~300Hz
工作时间满功率输出下,连续工作时间60min
品质因素30~90
输入工作电源三相380V±10%,50Hz
环境温度-15℃~+40℃
相对湿度<90RH%,无凝露状况
海拔高度<3500m
噪声≤50dB


产品特点

1、同电压等级、同容量的电抗器其体积较小、重量较轻,在额定负载时温升小,采用干式环氧浇注,机械强度高,电气绝缘性能好,美观可靠;

2、变频控制源容量裕度大,保护功能强,输出波形好,稳定性好,具备多种工作模式,操作方便,采用220V或380V单相电源,方便现场取电;

3、配置灵活。可选配不同类型电抗器,满足不同试品要求,实现一机多用,性价比高。

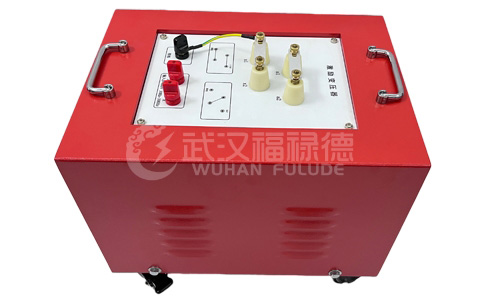

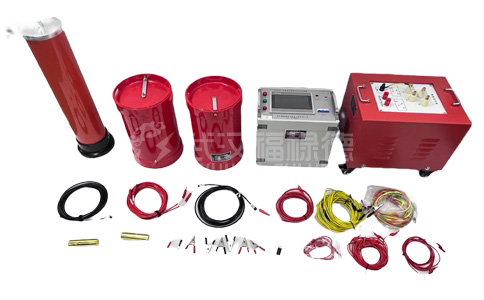

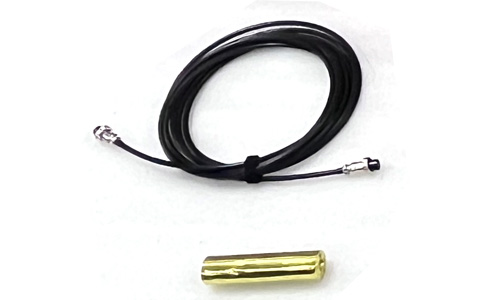

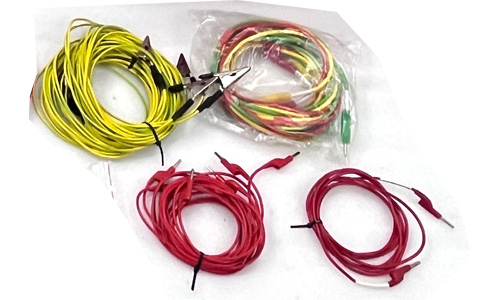

产品图集

产品视频
