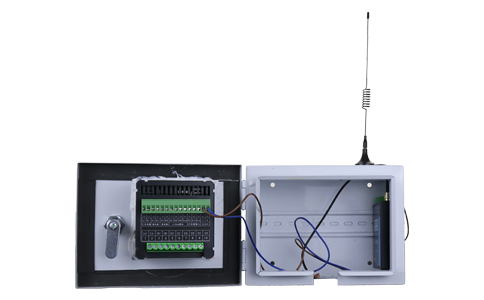

FLDZX-DA变压器容量电能在线监测装置

手机扫一扫

采集现场多功能采集器数据与状态，保存数据库，提供现场数据与事件查询，分析现场数据提供建议预防处理机制。提供远程终端访问服务器，随时掌握现场状态。提供APP随手查看重要信息

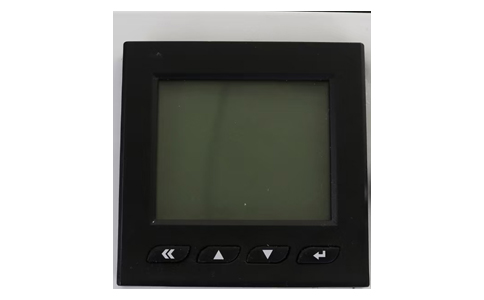

就地液晶显示、三相电压电流、有功功率、无功功率、频率、视在功率、功率因数、有功电能、无功电能、视在电能、波形、谐波、继电器输出、开关量输入、4-20mA模拟量输出、电能脉冲输出、多路RS485通讯

参考标准：

在线咨询

产品手册

检定证书

免费咨询热线：027-82620419

产品介绍技术参数产品特点产品图集产品视频

产品介绍

随着经济的不断发展，社会用电需求越来越大，电力用户对用电要求也越来越高，作为供电部门，有必要也有义务为用户提供更好的用电服务。对于一些用电企业大户，作为供电部门的重要客户，也是社会用电的主要需求单位，怎么样对他们进行有效的用电监测及数据采集，为后期电力发展规划提供参考资料，是供电基层单位需要去收集以及开展的工作。

变压器作为电力设施中主要的设备，对用电需求、供电方案起着关键的作用，变压器容量的准确性也对供电收入、发展规划有着重要的影响。特别是部分用电企业大户，为了私人利益，在变压器初装期或更换期间，对所装变压器容量报小装大，在变压器制造商的配合下，对变压器容量报告及铭牌作假等现象屡有发生，这对供电部门造成了非常大的电力收入损失。

针对这一现象，目前采取的方法是有序对变压器进行容量测试，以判断变压器容量的准确性。但目前的技术及方法是首先要求变压器在停电的状态下，对变压器进行短路，进而测试出变压器的真实容量。但在实际操作中，要大范围对变压器停电测试存在一定困难，要么是用户因生产需要确实无法停电，停电会造成用户较大损失，作为供电部门无法承担因此所带来的风险损失。要么是有些用户以生产无法停电为由，不配合供电部门进行停电测试。在没有有效证据确定证明变压器存在容量异常的情况下，供电部门也无法对用户进行强制停电检查，因此，对新装及已装变压器进行在线容量核对监测，显得尤其重要。

变压器容量电能在线监测系统是集高精度电力参数测量、开关量输入、继电器输出、4-20mA模拟量输出以及网络通讯为一体的电能在线监测系统，带本地RS485连接，远程PC端监测，手机APP监测。仪表采用嵌入式安装，外形美观、运行可靠、现场接线与操作方便。可广泛应用于变电站综合自动化系统、智能高低压开关柜、低压配电自动化系统、建筑能源监控系统等重要变配电场合。

传感器对线路传输电压、电流、功率、谐波等电能进行实时监测，就地处理单元与传感器通过通讯连接，实时采集传感器数据保存并自动形成曲线，经过长期监测，计算机自动测算，通过算法比对，实现人工智能判断。就地处理单元通过4G通讯，将采集数据传输至监控中心，在监控中心建设监控后台，实现远程监控。

注：1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。
　　2.了解更多电力检测设备信息请进入产品中心。服务热线：027-82620419

技术参数

技术参数		技术指标
电力参数	电流	范围：0.035~6A，精度：0.2%
	电压	范围：8~400V，精度：0.2%
	有功功率	范围：0～99999999kW，精度：0.5%
	无功功率	范围：0～99999999kVar，精度：1.0%
	视在功率	范围：0～99999999kVA，精度：0.5%
	功率因数	范围：0.0～0.99, 精度：0.5%
	有功电能	0～99999999 MWh, 精度：0.5%
	无功电能	0～99999999 MVarh, 精度：1.0%
	视在电能	0～99999999 MVAh, 精度：0.5%
	电能脉冲输出	脉冲常数：3200
	测量电压	三相三线3×100V，3×380V , 3x680V 三相四线3×57.7V , 3×220V , 3x400V
	基本电流（Ib）	1A，5A
	剩余电流	范围：50~1000mA 精度：0.5%
谐波	2-50次	2-21 0.5% 32-50次 1% 精度A级
接线方式	三相四线、三相三线
开入量参数	无源干接点
继电器输出	无源常开，触点容量：AC220V/5A,DC30V/5A
模拟量输出	4~20mA , 负载<400Ω
RS485通讯参数	通讯协议	Modbus_RTU协议与DLT645规约自适应
	波特率	1200bps,2400bps,4800 bps,9600 bps（默认）
	数据格式	8个数据位、1个停止位、无校验
使用环境	环境温度	-20℃～+70℃（正常工作）
	环境湿度	≤95%
工作电源	电源	AC85～265V/DC110～370V
	功耗	≤3W
	隔离耐压	2kV
	电源跌落	200ms
绝缘性能	抗电强度	外壳与端子之间大于AC2000V
	绝缘性能	外壳与端子之间大于100ΜΩ
	抗震性	10～55～10Hz 2g 1min
	抗干扰	符合GB/T17626.8-2006标准
安装方式		嵌入式安装
