无线核相仪正确使用方法有哪些呢

来源:无线核相仪生产厂家    作者:武汉福禄德电力    发布时间:2022-09-16 10:03:44     浏览 112次

[导读]:无线核相器,主要应用于电力线路,变电站线路等多种场合进行核相,具有核相,相序检测,验电等功能。高压相位信号由采集器采集后转换成无线信号发射到核相仪,由核相仪进行相位比较后显示结果,主要是采用无线传输,安全系数高,核相准确迅速。使用在新设备投运前或者检修后的变电所,配电房和输电线路,相位可能变

  无线核相仪,主要应用于电力线路,变电站线路等多种场合进行核相,具有核相,相序检测,验电等功能。高压相位信号由采集器采集后转换成无线信号发射到核相仪,由核相仪进行相位比较后显示结果,主要是采用无线传输,安全系数高,核相准确迅速。

  使用在新设备投运前或者检修后的变电所,配电房和输电线路,相位可能变动的设备投入系统运行时,应校验相序相同才能进行同期并列运行。

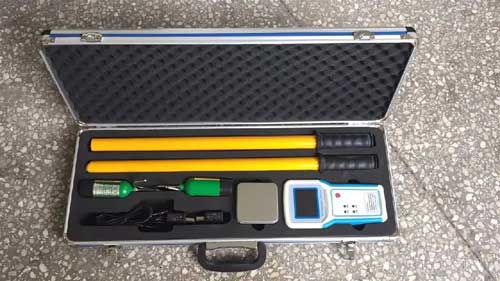

无线核相仪福禄德

  使用说明:

  1、自检

  (1)使用之前必须将发射器1和发射器2,接收器电池充足将自检线一端接入220V电源,另一端插入发射器1和发射器2,打开发射器电源开关。发射器必须置于离地30cm以上,否则影响接收灵敏度。

  (2) 打开接收器电源开关,按测试按钮,接收器进入10秒倒计时,计时完毕即显示"同相"起始波形,在同一位置并有灯光、文字、声音提示,表示仪器可正常使用。

  2、现场使用

  (1)使用前必须遵守《电力安全工具预防性试验规程》工作要求。

  (2)将发射器1和发射器2连接绝缘杆,(绝缘杆必须将二节接合使用)打开电源开关,发射器指示灯显示绿色。

  (3)打开接收器电源开关,按测试键,接收器进入10秒倒计时,倒计时完毕将发射器1和发射器2分别同原始端和测试端接触。发射器指示灯由绿色变成红色。

  (4)接收器"同相"时显示如下:

  a.波形在同一起始位置。

  b.相位角角差显示"0"或"360"。

  c.文字指示"同相"。

  d.同相指示灯亮(电源指示灯、发射器1和发射器2指示灯都亮)。

  e.声音提示。

  (6)接收器"不同相"显示如下:

  a.始波形不在同一位置。

  b.相位角角差显示"120"或"240"。

  c.文字指示"不同相"。

  d.同相指示灯不亮(电源指示灯、发射器1和发射器NO.2指示灯都亮)。

  发射器指示灯显示红色处于发射状态,表示发射器完好。发射器电池工作时低于8.4V必须充电否则影响接收灵敏度。

  接收器有波形显示、灯光指示,表示收到发射器信号。接收器必须收到发射器1和发射器NO.2信号才作判别,相位角角差显示"0"和"360"偏差小于±20゜都显示"同相"。

  使用说明:

  1、频率传输校验时必须先装好天线后再校验,高压相位检测仪的外壳由聚碳酸酯制成,必须保持清洁各种污秽或湿气必须擦除,每次使用之后,可以用布蘸少许硅油擦试仪器。

  2 、仪器不使用时必须妥善存放于箱内

  3 、低温环境下(-10 度或更低) 仪器必须按要求储存在温暖的地方电池受冷可能失效。

  4 、仪器每次使用前均应试验。
