串联谐振耐压试验工作原理您知道吗

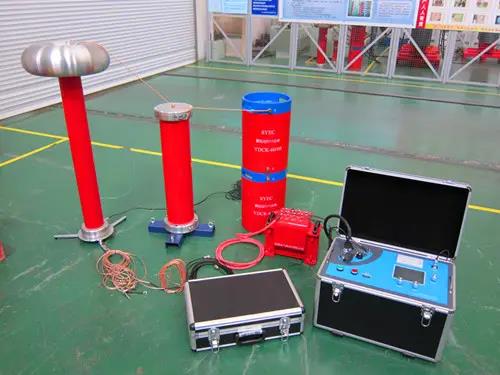

　　串联谐振耐压试验装置又叫串联谐振，分为调频式和调感式。一般是由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号。

　　串联谐振耐压试验装置的应用

　　串联谐振广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。串联谐振耐压试验装置主要用于以下方面：

　　1、6kV-500kV高压交联电缆的交流耐压试验

　　2、发电机的交流耐压试验

　　3、GIS和SF6开关的交流耐压试验

　　4、6kV-500kV变压器的工频耐压试验

　　5、其它电力高压设备如母线，套管，互感器的交流耐压试验。


　　 一、变频串联谐振耐压试验装置的原理

　　发生串联谐振的基本原理是：在R-L-C电路中

　　变频串联谐振耐压试验装置的原理

　　由电工知识得到：Uc=I/ωC,UL=I*ωL，UR=I*R，U=Uc+UL+UR，当LRC串联回路中的感抗与试品容抗相等时，电感中的磁场能量与试品电容中的电场能量相互补偿，试品所需的无功功率全部由电抗器供给，电源只提供回路的有功损耗。电源电压与谐振回路电流同相位，电感上的电压降与电容上的压降大小相等，相位相反。由图1可知，当 ωL=1/ωc，回路的谐振频率f=1/2π√LC，也就是说，电路发生串联谐振，电源提供很小的励磁电压，试品上就能得到很高的电压,电源频率为谐振频率。

　　二、变频串联谐振耐压试验装置的特点

　　利用串联谐振原理在回路中产生高电压,一般频率为30~300Hz。串联谐振高压发生器原理

　　当电源频率(f)、电感(L)及被试设备电容(C)满足下式时回路处于串联谐振状态此时：f=1/2π√LC，回路中电流为I=Ulx/R,被试设备电压为Ucx=I/ωCx输出电压与励磁电压之比为试验回路的品质因数：Q=Ucx/Ulx=(ωL)/R，由于试验回路中电阻R很小，故试验回路品质因数很大。一般正常时可达50以上，既输出电压是励磁电压50倍，因此用较低容量的试验变压器就能得到较高的试验电压。这样就解决了在一般的交流耐压试验中试验变压器容量不能满足试验要求的问题。而此时电容量与电感的关系为ωL=1/ωc，因为对某个试品而言，电容量是固有的，试验用可调电感的价格也非常昂贵，因此解决问题的途径就引到了改变电源频率回路的谐振频率，在初始电压下调节回路的频率，观察Uc的变化达zui大值时，增加或减小频率时谐振电压都要下降，这时的频率为谐振频率，这时的电压为谐振点电压，增加励磁电压就能升高谐振电压，从而达到试验电压目的。另外，由于试验回路是处于谐振状态，回路本身具有良好的滤波作用，电源波形中的谐波分量在设备两端大为减小，从而输出良好的正弦波形。当试品放电或击穿时，即回路中等值电容被短路，谐振条件被破坏，电压明显下降，恢复电压上升缓慢，试品上不发生暂态过电压，且电源供给的短路电流受到电抗的限制而减少，从而限制被试设备的损坏程度。

　　串联谐振变来回流动的电容器极板之间，通过电感。 能源来回振荡电容和电感之间，直到（如果不是从外部电路通过补充电源）内部电阻 ，使振荡消失。 它的作用，称为数学作为谐振子 ，类似于钟摆来回摆动，或水来回晃动的坦克。 由于这个原因，电路也称为储能电路 。 中试控股振荡频率由电容和电感值来确定。 在电子设备的典型调谐电路的振荡是非常快的，几千到每秒百万次
