科普必看!什么是高压电缆故障测试仪?

来源:电缆故障测试仪厂家    作者:武汉福禄德电力    发布时间:2024-05-21 14:50:46     浏览 211次

[导读]:高压电缆故障测试仪属于专业电力检测设备,其主要应用于电力电缆线路中各类故障的检测和定位,包括断线、短路、接地、绝缘破损等问题,能够高效准确地检测和定位电缆故障,为电力系统的维护和运行提供重要支持。

  高压电缆故障测试仪属于专业电力检测设备其主要应用于电力电缆线路中各类故障的检测和定位,包括断线、短路、接地、绝缘破损等问题。借助先进的电测技术,如低压脉冲法和高压闪络法,该测试仪能够高效准确地定位电缆故障位置,同时确保电力供应正常,为电缆快速修复和电力系统稳定运行提供重要技术支持。

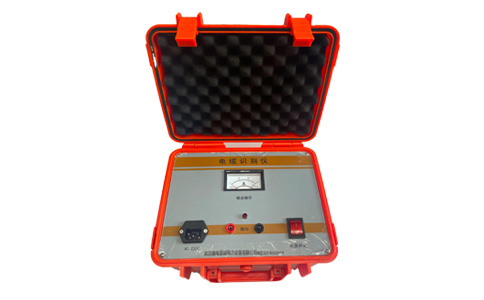

福禄德生产的电缆测试仪

  1、高压电缆故障测试仪的工作原理:

  高压电缆故障测试仪基于电磁波传播原理运作。以低压脉冲法为例,通过向电缆注入短促低压脉冲信号,该信号将沿电缆传播,并在故障点产生反射。通过测量信号往返时间,并结合电缆已知传播速度,可以准确计算故障点距离测试端的位置。对于高阻故障,如由绝缘层严重损坏导致的高阻接地故障,高压闪络法则更适用。通过施加足够高的电压至电缆,使故障点发生闪络放电,并通过检测产生的瞬态信号来定位故障。

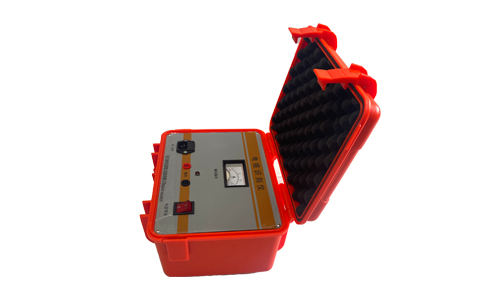

福禄德生产的电缆测试仪设备实拍

  2、高压电缆故障测试仪的模式和功能如下:

  高压电缆故障测试仪具备多种测试模式和功能,如低压脉冲测试、高压闪络测试、直流电阻测量、电缆路径查找以及声磁同步定位等。低压脉冲测试适用于大多数低阻故障的定位,而高压闪络测试则用于探测和定位高阻故障。直流电阻测量可检测电缆导体的电阻,评估是否存在断线或接触不良。电缆路径查找利用电磁场原理确定电缆的走向和深度。声磁同步定位结合声波和电磁波双重定位,提高故障点定位的准确性。

  高压电缆故障测试仪适用于不同电压等级、不同类型的电力电缆和通信电缆,包括但不限于高压电力电缆、中低压电缆以及通信电缆等。在城市电网、工业区、矿井、隧道、地铁、机场、港口等各类场所的电缆线路维护中广泛应用。

  在设计高压电缆故障测试仪时,安全性和便捷性是重要考虑因素。设备内置多重安全防护机制,确保在高压测试过程中操作人员的人身安全。同时,大多数设备采用便携式设计,便于技术人员在各种复杂环境下进行现场操作。部分设备还配置有触摸屏显示和图形化操作界面,简化操作流程,提高工作效率。

  随着科技的不断发展,高压电缆故障测试仪正朝着智能化、小型化和一体化的方向发展。新型的测试仪不仅能提供更精准的故障定位服务,还能集成更多先进的故障诊断功能,如在线监测和预测性维护,以满足日益复杂的电缆网络维护需求。

  作为电力系统和通信系统中的必备检测工具,高压电缆故障测试仪通过一系列先进的测试方法和强大的功能,高效准确地检测和定位电缆故障,为电力系统的维护和运行提供重要支持。
