电缆故障测试仪器

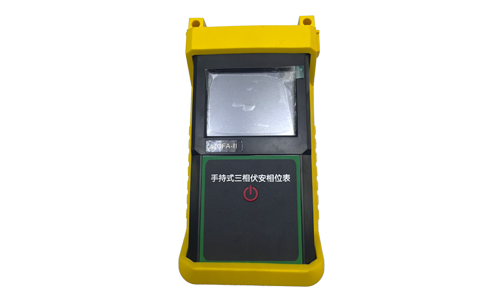

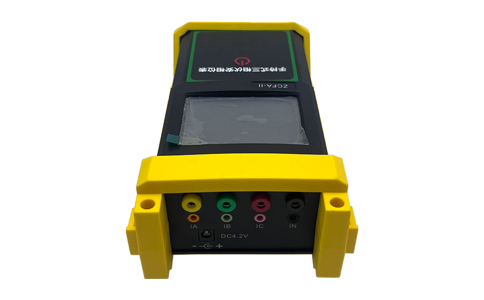

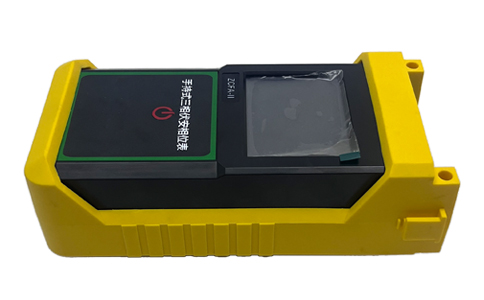

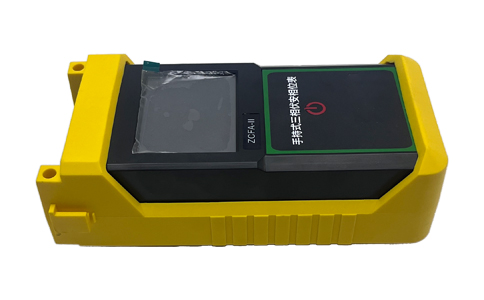

FLDFA-II三相钳形相位伏安表

参考标准:JJG440-2008
产品优势:

三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量

真彩色显示分辨率320×240

触摸屏操作人机界面友好,仪器便于携带



设备厂家:福禄德电力

全国销售热线:027-82620419
产品别称:三相钳形相位伏安表,钳形相位伏安表
产品介绍

FLDFA-II三相钳形相位伏安表是我公司精心研制的一款专为现场测试的多功能数字化仪表,具有高精度、低功耗、使用方便等特点。可在被测回路不开路的情况下,同时测量三相交流电压、电流、相位、频率、相序、有功功率、无功功率、视在功率、功率因数等电参数。

三相相位伏安表配有防振、防滑、高绝缘护套,使用3.5寸320×240彩色液晶显示,图形化动态显示,人机界面友好,使用锂电池供电,便于携带。

产品特点

三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量

真彩色显示分辨率320×240

触摸屏操作人机界面友好,仪器便于携带


技术参数

1.基准条件和工作条件

影响量

基准条件

工作条件

备注

环境温度

25℃±1℃

-10℃~40℃

----

环境湿度

40%~60%

<80%

----

信号波形

正弦波

正弦波

β= 0.01

信号频率

50Hz±1Hz

40Hz~70Hz

----

测量相位频率相序功率功率因数时电压幅值

100V±5V

30~600V

----

测量相位频率相序功率功率因数时电压幅值

5A±0.5A

10mA~10A

----

外电场、磁场

应避免

被测导线位置

处于钳口的近似几何中心位置

 2.一般规格

功    能

同时测量三相交流电压、电流、相位、频率、相序、有功功率、无功功率、视在功率、功率因数等

电    源

DC 7.4V、5000mAh锂电池

充 电 器

DC 8.4V、2A专用充电器

功    耗

连续工作约30小时

显示模式

彩色LCD显示,320dots×240dots

仪表尺寸

长宽厚:221mm×111mm×78mm

电流钳尺寸

长宽厚:130mm×40mm×20mm;钳口:Φ7.5mm

量    程

电压:AC 1V~600.0V (全自动换档)

电流:AC 5mA~10.0A (全自动换挡)

相位:0.0°~360.0°

频率:40Hz~70Hz

有功功率:1W~6kW

无功功率:1VAR~6kVAR

视在功率:1VA~6kVA

功率因数:-1~+1

分 辨 率

电压:AC 0.001V

电流:AC 0.001A

相位:0.1°

频率:0.01Hz

有功功率:0.1W

无功功率:0.1VAR

视在功率:0.1VA

功率因数:0.0001

检测速率

约3秒/次

数据保持

测试中按确认键保持数据,HOLD符号显示,按返回键取消保持

数据存储

400组

自动关机

正常使用时,超过10分钟无任何操作,仪表自动关机

电压检测

电池电量按百分比显示,电压过低时自动关机

仪表质量

主机:850g

电流钳:180g * 3

测试线:200g

电压测试线长

2米

电流钳线长

2米

工作温湿度

-10℃~40℃;80%Rh以下

存放温湿度

-10℃~60℃;70%Rh以下

输入阻抗

测试电压输入阻抗为:1MΩ

耐    压

耐压1000V/50Hz交流电压1分钟

绝    缘

≥100MΩ

结    构

双重绝缘,带绝缘防振防滑护套

适合安规

IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326

 3.基准条件下误差及性能指标

类别

量程

分辨率

误差

电压

AC 30~600V

0.001V

±(0.5%量程)

电流

AC 10mA~10A

0.001A

±(0.5%量程)

相位

0.0°~360.0°

 0.1°

±2°

频率

40~70Hz

0.01Hz

±(1%量程)

有功功率

1W~6kW

0.1W

±(1.5%量程)

无功功率

1VAR~6kVAR

0.1VAR

±(1.5%量程)

视在功率

1VA~6kVA

0.1VA

±(1.5%量程)

功率因数

-1~+1

0.0001

±0.02

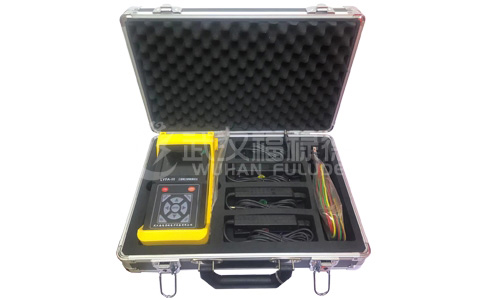

附件配件

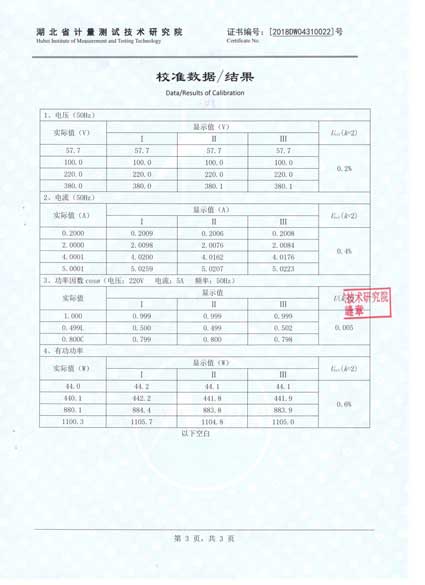

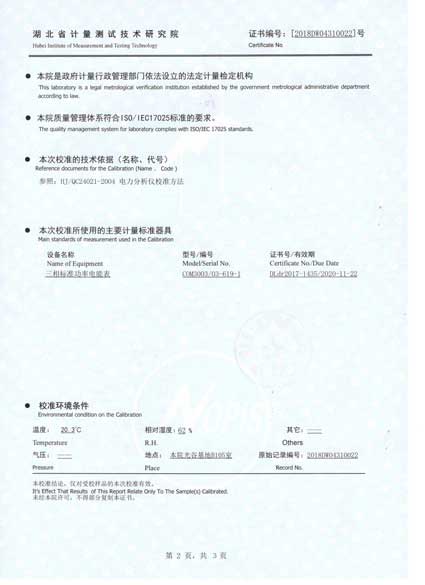

检定证书
FLDFA-II三相钳形相位伏安表
