接地电阻测试仪系列

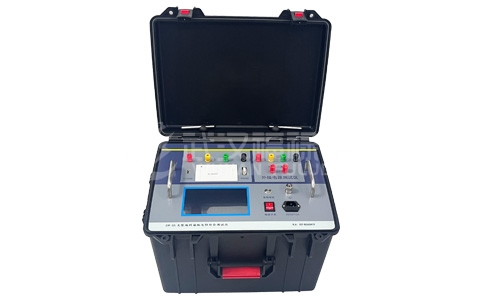

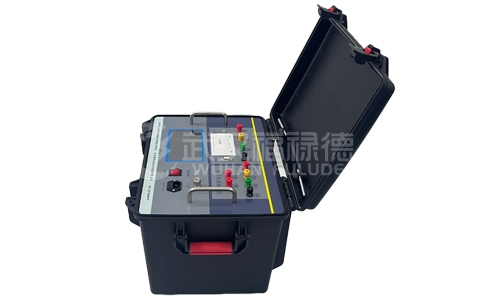

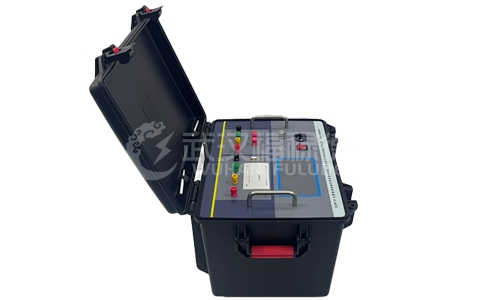

FLDDW-5S大型地网接地电阻综合测试仪

参考标准:DL/T475-2006、GBT17949.1-2000
产品优势:

  ● 测量的工频等效性好。测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz 和55Hz 两种频率进行测量。

  ● 抗干扰能力强。本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠。

  ● 精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大型地网。


设备厂家:福禄德电力

全国销售热线:027-82620419
产品别称:大型地网接地电阻测试仪、地网接地电阻测试仪、大地网接地电阻测试仪、地网仪
产品介绍

  目前在电力系统中,大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰,提高测量结果的准确性,绝缘预防性试验规程规定:工频大电流法的试验电流不得小于30安培。由此,就出现了试验设备笨重,试验过程复杂,试验人员工作强度大,试验时间长等诸多问题。FLDDW-5S大型地网接地电阻综合测试仪,可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型,采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗等工频特性参数以及土壤电阻率。

产品特点

  1、测量的工频等效性好。测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz 和55Hz 两种频率进行测量。

  2、抗干扰能力强。本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠。

  3、精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大型地网。

  4、功能强大。可测量电流桩,电压桩的接地电阻,地网的接地电阻,导通电阻,土壤电阻率。

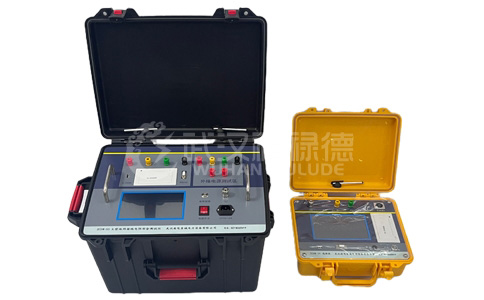

  5、配专用选频表测量跨步电压和接触电压,还可测量地表电位梯度,抗干扰能力更强,精度更高。

  6、操作简单。全中文菜单式操作,直接显示出测量结果。

  7、布线劳动量小,无需大电流线。

  8、具有数据存储功能,可存储300组测试数据。

  9、仪器具有接地保护,限流和限压保护,声光报警等功能,以确保试验人员和设备的安全。

技术参数
测量范围0~5000Ω
分辨率0.001mΩ
测量准确度±(读数×1%+0.01Ω)
接线方式标准四极法
测量方式自动测量
测量时间约30秒
试验电源交流0~400V / 0~5A(测量跨步电压时允许连续工作)
试验频率45/50/55/60/65Hz单频;45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
主要保护接地保护、触电保护、误接380V等保护、声光报警等功能
工作电源180V~270VAC/10A,50Hz/60Hz±1%(市电或发电机供电)
打印机M150型微型打印机
数据存储存储100组测量数据
计算机接口标准RS-232接口
工作环境温度-10~50℃    湿度<90%
精度±0.01Hz
仪器重量18kg(不含线缆)
体积370×285×285mm

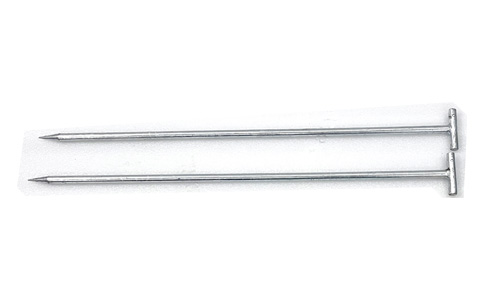

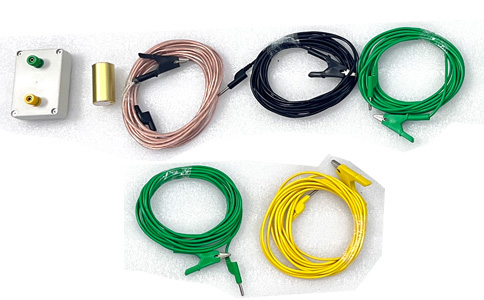

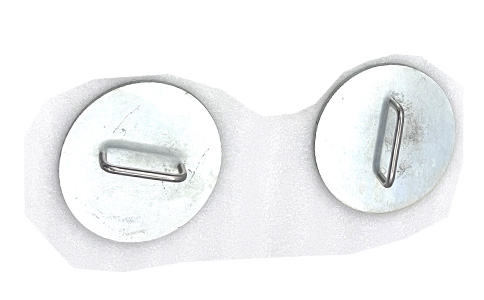

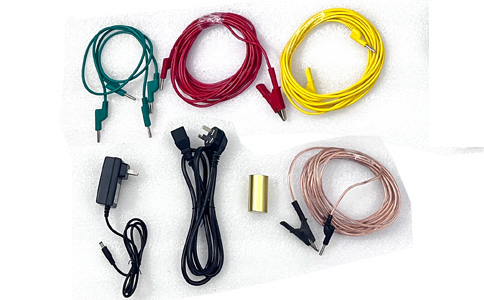

附件配件
大型地网接地电阻综合测试仪 大型地网接地电阻综合测试仪 大型地网接地电阻综合测试仪 大型地网接地电阻综合测试仪
