互感器测试仪器系列

CTP-A/B/C/D变频式CT伏安特性测试仪

参考标准:GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)
产品优势:

  1. 基于先进的变频原理,输出仅180V的交流电压和12A的交流电流,却能应对拐点高达60KV的CT测试。

  2. 功能全面,可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。

  3. 自动给出拐点电压/电流、10%误差曲线、5%误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、准确级、饱和和不饱和电感等参数。


设备厂家:福禄德电力

全国销售热线:027-82620419
产品别称:变频式CT伏安特性测试仪、伏安特性测试仪、互感器伏安特性测试仪
产品介绍

本公司开发的CTP-A,CTP-B,CTP-C,CTP-D系列变频式CT伏安特性测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和ARM、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。

装置设计用于CT、PT的以下试验:

CTP-A/B/C/D/E变频式CT伏安特性测试仪励磁特性试验
变比试验
相位和极性试验
CT各种一次电流及各种负荷时的比差、角差测量
CT二次绕组电阻测量
CT二次回路负荷测量
CT暂态特性测试与分析
测量校核各种型号的CT、PT,包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到60KV的CT、变压器套管CT、各电压级PT等
拐点电压/电流、10%(5%)误差曲线、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和和不饱和电感等CT、PT参数的测量


产品特点

1、变频原理,输出仅180V的交流电压和12A的 交流电流,却能应对拐点高达60KV的CT测试。

2、可用于各种型号C T、P T的励磁、变比、相位、 极性、二次绕组电阻、负荷、比差以及角差等 稳态或暂态特性测试。

3、8 . 4寸 高 亮L C D彩 色 屏 幕 显 示 、 全 中 文 图 形 界 面,采用旋转光电鼠标操作。

4、装置可存储3000组测试数据,掉电不丢失。

5、试验完毕后可调出数据进行分析,或通过U盘 上传至PC机生成EXCEL报告。

6、面板自带打印机,自动打印生成的试验报告。

7、输出180A大电流,可用于现场通流试验,增加 Wifi、彩屏、诊断、猜铭牌功能。

技术参数
输出电压0~180V (RMS)
输出电流0~12A (RMS),峰值36A
电压测量准确度±0.1%
Ct变比测量范围1~40000
Pt变比测量范围1~40000
变比测量准确度±0.5%
相位测量准确度:±3’,分辨率:0.3’
二次绕组电阻测量范围:0.1~300Ω,分辨率:0.2mΩ,精度:0.5%±1 mΩ
交流负载测量0~1000VA,精度:0.5%±0.1 VA
升流电流输出0~180A
输入电源电压AC220V±20%,50HZ
工作条件温度:-10℃~50℃,湿度:≤90%
尺寸340mm×300mm×150mm
重量<9kg

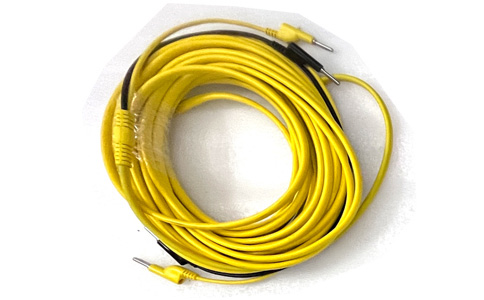

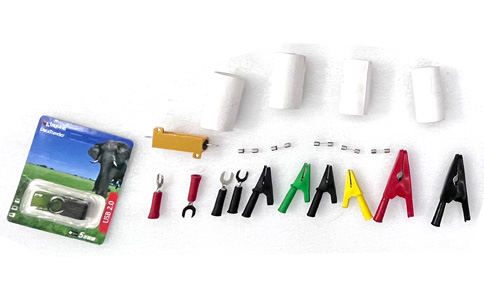

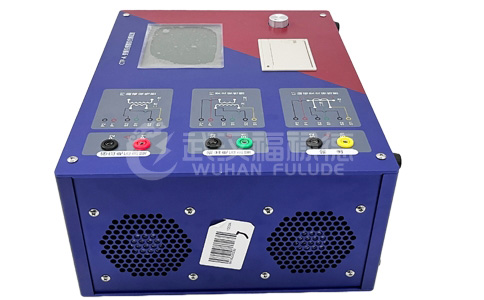

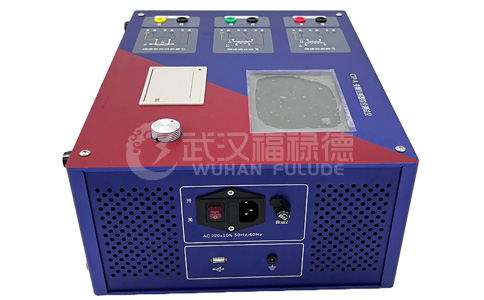

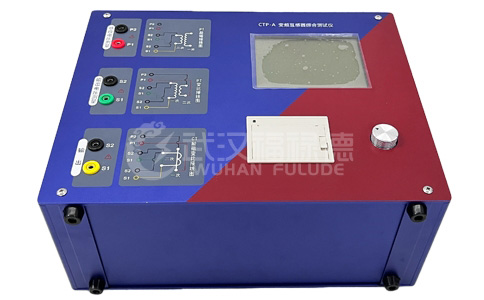

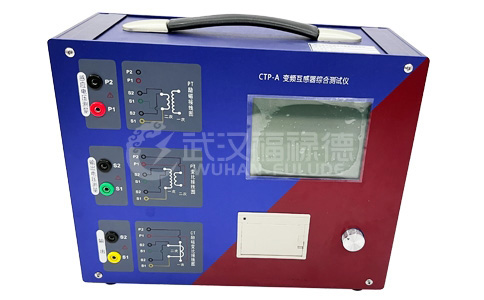

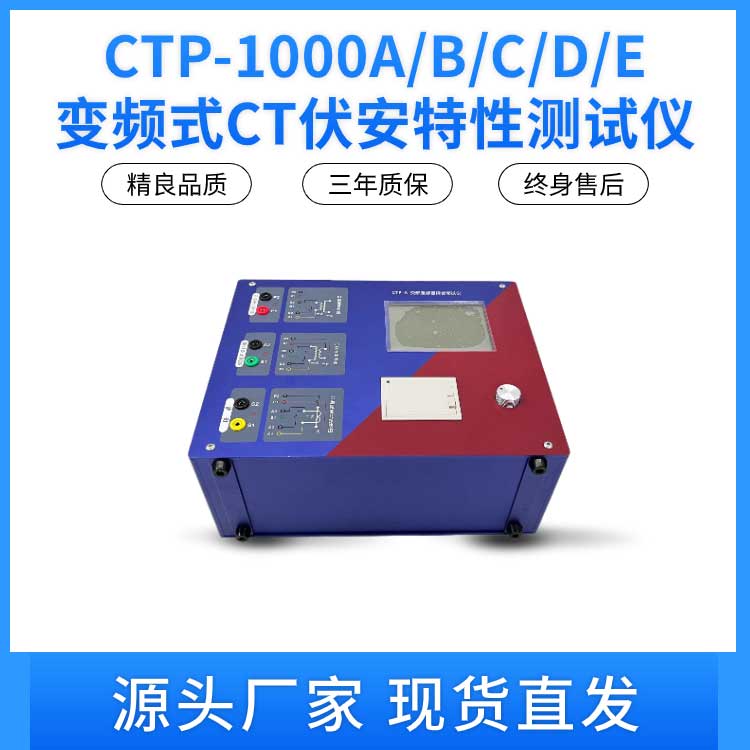

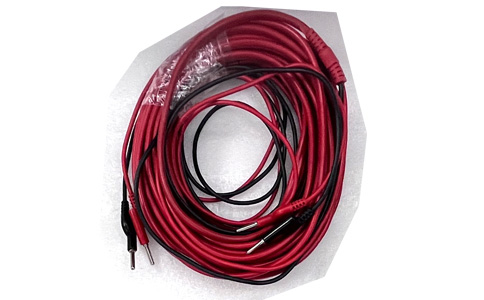

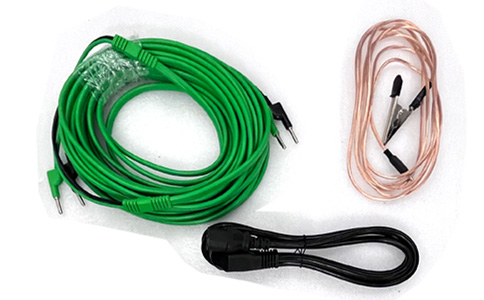

产品图集
变频式CT伏安特性测试仪 变频式CT伏安特性测试仪 变频式CT伏安特性测试仪 变频式CT伏安特性测试仪

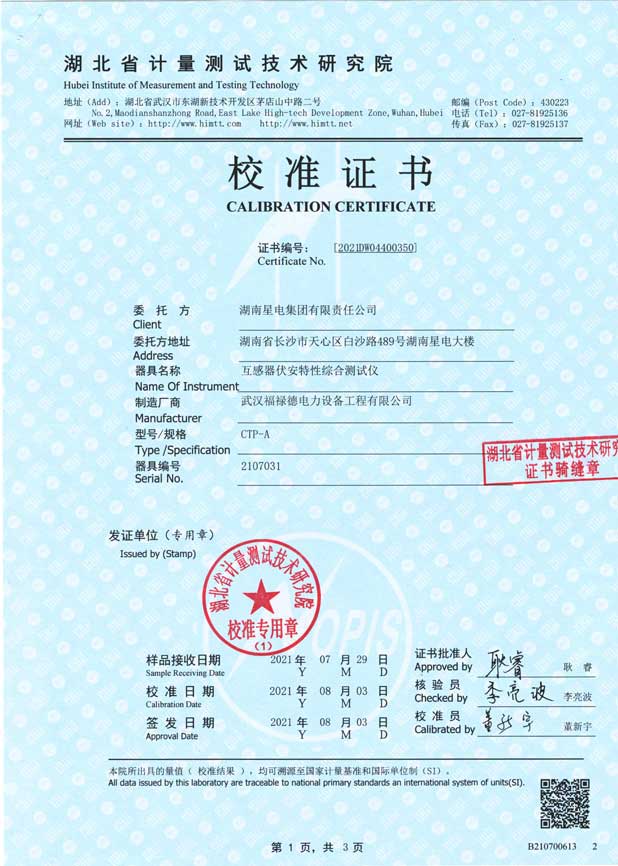

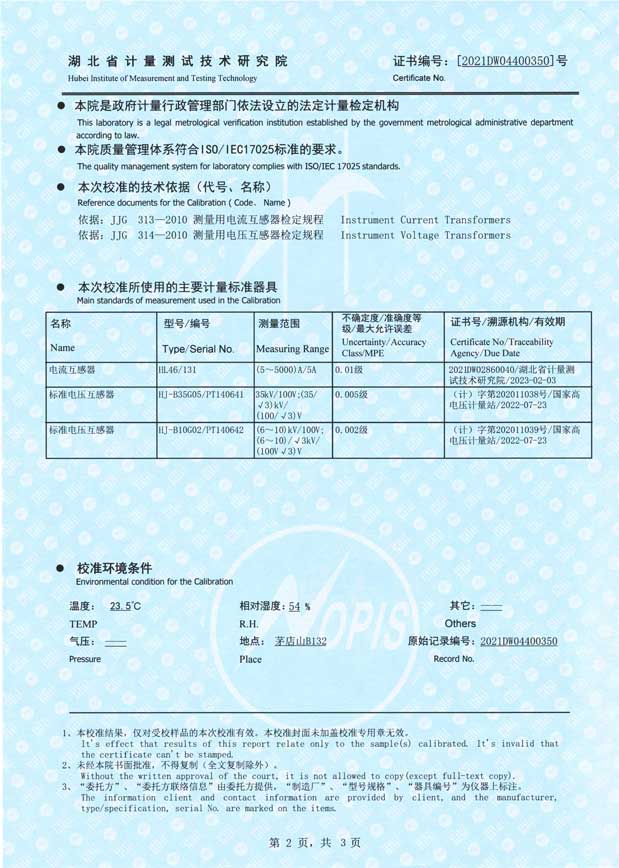

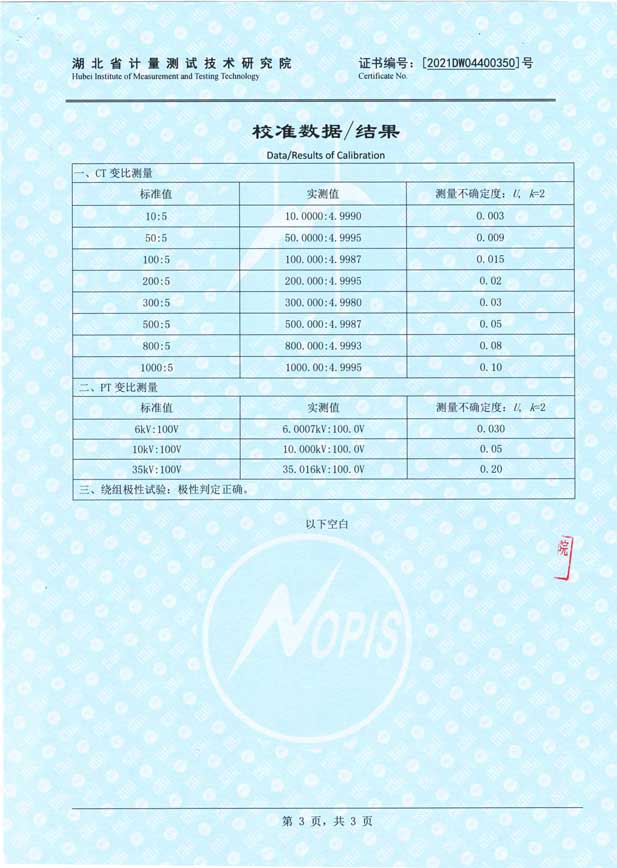

检定证书
变频式CT伏安特性测试仪 变频式CT伏安特性测试仪 变频式CT伏安特性测试仪
