变压器测试仪器

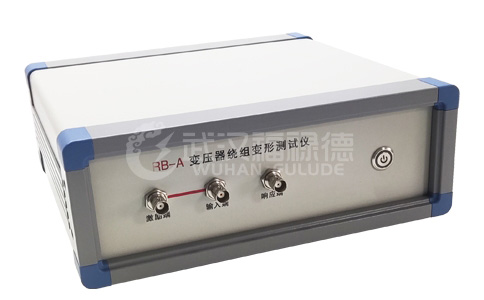

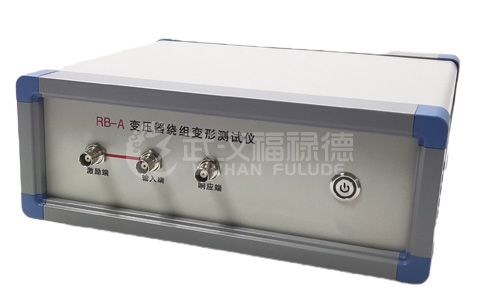

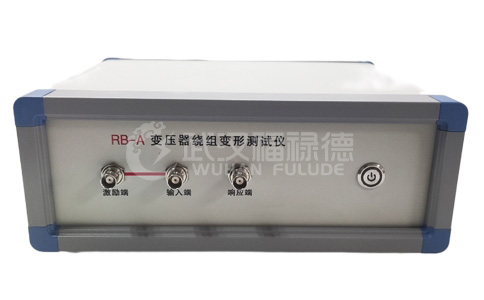

FLDRB-A变压器绕组变形测试仪

参考标准:DL/T9112004
产品优势:

● 采用先进的DDS扫频技术;
● 采用高速,高集成化微处理器设计;
● 双通道16位AD采样;


设备厂家:福禄德电力

全国销售热线:027-82620419
产品别称:电力变压器绕组变形测试仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪
产品介绍

变压器设计制造完成后,其内部结构和各项参数(Ci,Li,Ri)都固定了,因此每个线圈的频域响应也随之确定,正常绕组的变压器,其三相频域响应曲线应该相差不;当变压器在试验过程中出现匝间、相间短路,在运行中出现短路或其他故障因电磁拉力造成线圈移位,在运输过程中发送碰撞造成线圈相对移位,这些因素都会使变压器分布参数发生变化,其频域响应也发生变化,根据频域响应曲线即可判断变压器的变形程度;

基于以上思想和先进的测量技术,本公司设计了FLDRB-A变压器绕组变形测试仪,该仪器能准确绘制各相频域响应曲线,通过测量曲线的横向、纵向对比,可以非常准确的判断变压器的变形程度。本仪器符合DL/T9112004《电力变压器绕组变形的频率响应分析法》标准。

产品特点

1、采用先进的DDS扫频技术;
2、采用高速,高集成化微处理器设计;
3、双通道16位AD采样;
4、自带高亮度7寸彩色触摸屏,亮度可调;
5、自带热敏打印机,可随时打印数据,打印浓度可调;
6、*大可以保存120组测量数据,可随时查阅数据或上传至PC机;
7、有强大的上位机软件,支持上传数据、联机测试、分析、打印和生成word文档;
8、采用USB2.0接口;

技术参数
设置两种不同的扫描方式线性扫描,分段扫描
线性扫描0.5KHZ-1MHZ       分辨率0.5KHZ   2000扫描点
分段扫描50HZ-100HZ          分辨率 2HZ      25 点
100HZ-1KHZ          分辨率 20HZ     45 点
1KHZ -10KHZ         分辨率 50HZ     180点
10KHZ-100KHZ        分辨率 0.2KHZ   450点
100KHZ – 500KHZ    分辨率 0.5KHZ   800点
500KHZ – 1000KHZ   分辨率 1KHZ     500点
幅值测量范围(-100dB) - (+20dB)
幅值测量精度0.1dB
扫描频率精度小于0.01%
信号输入阻抗大于1M Ω
信号输出阻抗50 Ω
同相测试重复率99.5%
主机尺寸31cmX15cmX15cm
主机重量4.0KG
工作电源AC220V±10%,(50±1)HZ
工作环境-10℃~50℃  湿度<90% 无结露

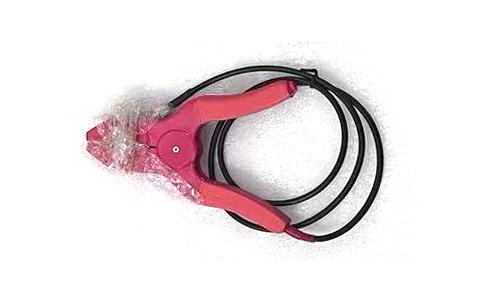

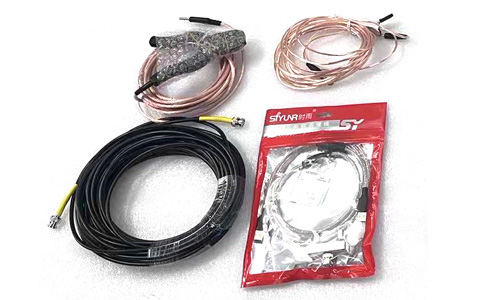

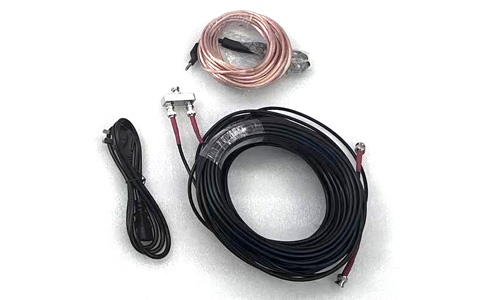

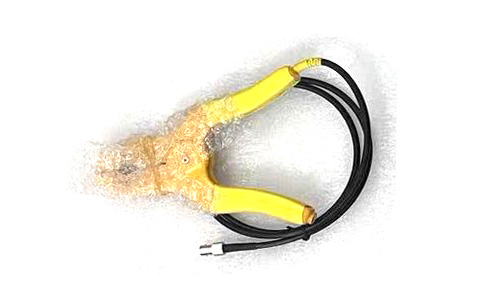

附件配件
变压器绕组变形测试仪 变压器绕组变形测试仪 变压器绕组变形测试仪
