电缆故障测试仪器

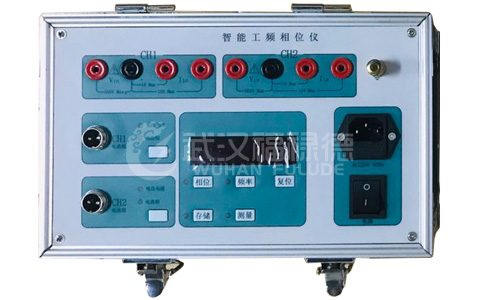

FLDPX智能工频相位仪(计)

参考标准:DL/T849.1-2004
产品优势:

高技术、高精度、高可靠性的电力及工频测试仪器。

在国内同类产品中居领先地位。



设备厂家:福禄德电力

全国销售热线:027-82620419
产品别称:工频频率相位计、智能工频相位仪、工频相位计、工频相位仪
产品介绍

工频频率相位计系高技术、高精度、高可靠性的电力相位及工频测试仪器,在国内同类产品中居领先地位。该仪器囊括了电力相位测试的全部项目,包括距离保护中的最大灵敏度,转移阻抗角等,并可在不断开二次回路的情况下进行保护测试,如作六角图及母差保护等测试。

产品特点

高技术、高精度、高可靠性的电力及工频测试仪器,在国内同类产品中居领先地位。


技术参数

1、 工频频率测试:

输入信号: AC1V~500V正弦波

测试范围: 16.00(Hz)~99.99(Hz)

绝对误差: 0.01(Hz)

主要用于高精度的工频频率测试,如:网频监视仪、检验表计、频率变送器、以及低周波继电器等。

2、 工频相位测试(见下表)

3、 显示方式:5位LED数码管显示。

指标

测试方法

测试范围

精度等级

输入信号

电压输入阻抗(KΩ)

电流输入阻抗(Ω)

电压(V)

电流(A)

①U1― U2

0.0-360.0

0.2

1-500


>1000


②U1--I3

0.0-360.0

0.2

1-500

0.1-10.00

>1000

见说明

适用范围:相位的高精度测试。如:现场作最大灵敏度,转移阻抗角及相位变送器等

③U1― I2

(I2用测试钳)

0.0-360.0

1.0

1-500

0.1-5.0

>1000


④I1----I2

I1 I2均用测试钳

0.0-360.0

1.0


0.1-5.0



适用范围:用于电气回路的不开路测试。如在二次回路作六角图和母差保护测试等

说明:测试方式②电流输入阻抗0.1-1A档为4Ω,1—10.0A为 0.1Ω

4、 通道隔离:仪器的左右通道完全隔离,同名端不共地,可防止误接测量导线引起的触电和短路事故。

5、 工作电源:AC220V±10%     50Hz±20%

6、 谐波抑制:输入信号波形失真不大于5%时,不影响测量精度。

7、 工作环境:环境温度:-10℃~+40℃

                         相对湿度:不大于85%RH

8、 工作时间:不间断持续工作(主要是监视网频)

9、 自检功能:具有完善的自动校正功能,可自动消除因通道或频率的变化漂移而产生的对相位测试的影响,还可消除谐波对相位测试的影响,以保证长期使用的高精度。


附件配件
检定证书
