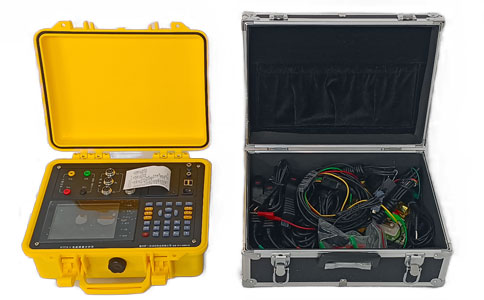

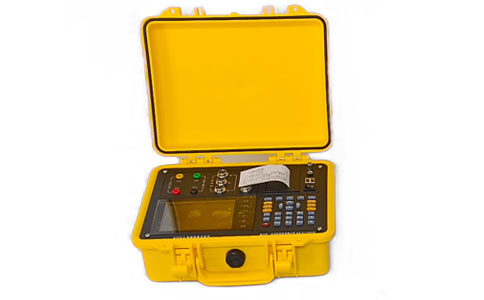

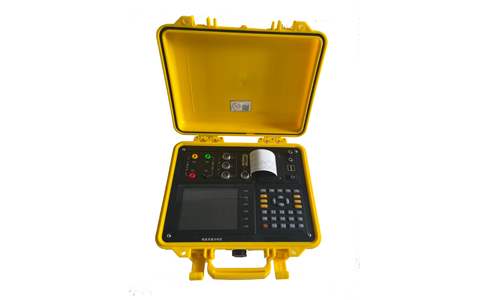

FLDFX-II掌上式电能质量分析仪
产品别称：电能质量分析仪、手持式电能质量分析仪、便携式电能质量分析仪
产品介绍

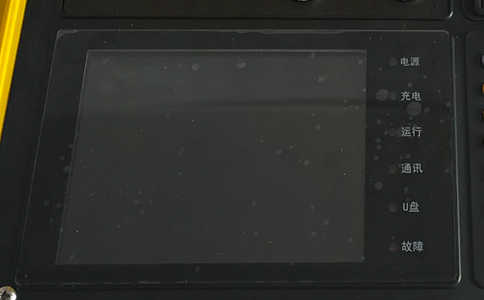

FLDFX-II掌上式电能质量分析仪是相对简易的电能质量测试分析仪器。采用DSP+ARM+CPLD 内核，3.2寸彩色大屏幕液晶(320×240点阵)显示屏，结构紧凑，功能强大，显示方便。可测谐波、不平衡度、电压、频率偏差、闪变等电能质量指标。后台管理分析软件，功能丰富，操作方便。
产品特点

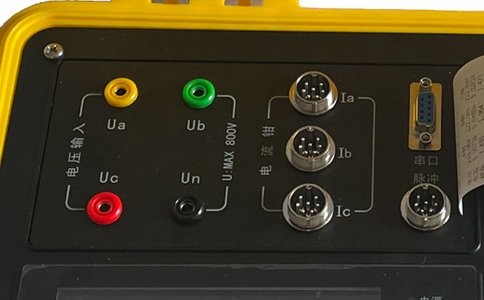

1、电压输入采用高电压隔离模块，电流输入采用交电流钳，使输入信号和测量系统安全隔离。
2、便携式结构，尺寸小、重量轻；内置高性能锂电池，在无外接电源的情况下可连续工作十小时。
3、符合国标A 级仪器要求。对谐波、三相不平衡度、闪变和波动均同时采样，采集速率12.8 kHz。
4、采用DSP+ARM+CPLD 内核，处理速度快，软件功能丰富，适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。
5、电能质量测试仪提供USB接口，便于与笔记本电脑进行通讯传输数据。

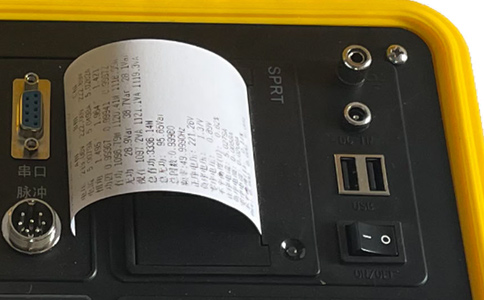

6、电能质量测试仪可以配置微型热敏打印机，能够随时打印现场时实测试数据。
7、系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、有功功率、基波视在功率、2-50次谐波、真功率因数等全部电能质量五大国标规定的参数。
8、电能质量测试仪内置128M内存，以1 分钟为单位存储数据，可以连续存储1 个月的历史数据。
9、电能质量管理分析软件是一套电能质量的后台管理分析软件，运行于WIN9X/2000/XP/NT 操作系统，界面友好，具有图形及曲线分析功能，同时配备相关的信息，查询、国标查询等内容。
技术参数
| 测量范围 | 45～55Hz，中心频率50Hz |
| 测量条件 | 信号基波分量不小于80％F.S |
| 测量误差 | ≤0.02Hz |
| 输入电压量程 | 10-450V |
| 输入电流量程 | 5A（其他量程可以根据用户要求选配） |
| 基波电压和电流幅值 | 基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S |
| 基波电压和电流之间相位差的测量误差 | ≤0.5° |
| 谐波电压含有率测量误差 | ≤0.1％ |
| 谐波电流含有率测量误差 | ≤0.2％ |
| 三相电压不平衡度误差 | ≤0.2％ |
| 电压偏差误差 | ≤0.2％ |
| 电压变动误差 | ≤0.2％ |
| 频率偏差 | ≤0.1％ |
| 闪变误差 | ≤5％ |
| 工作时间 | 内部电池可以连续工作10 小时 |
| 外形尺寸 | 185 mm×95 mm×40mm(长×宽×高) |
| 重量 | 0.5kg |
