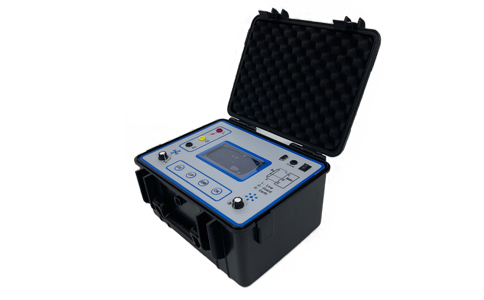

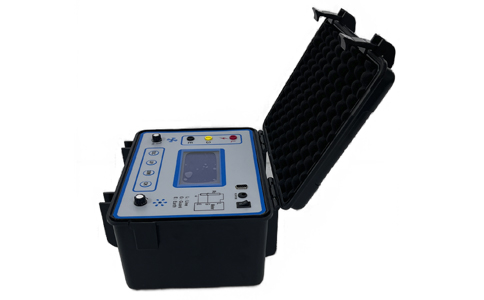

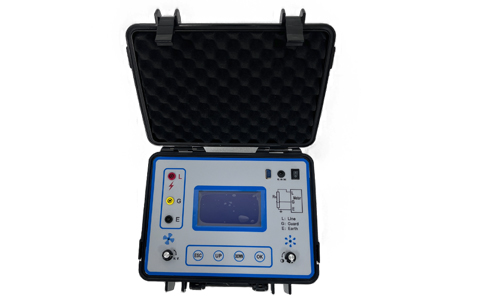

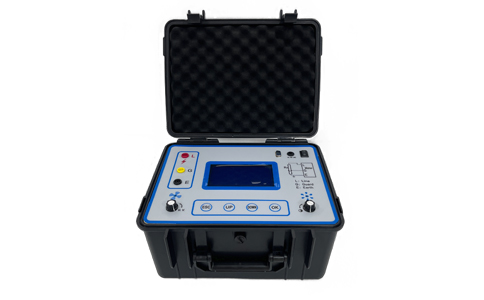

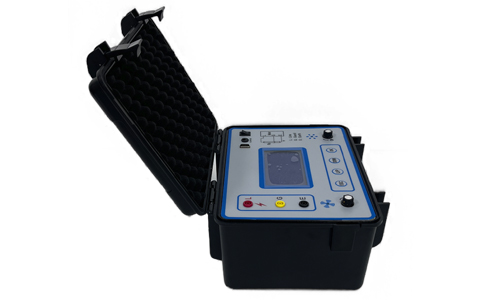

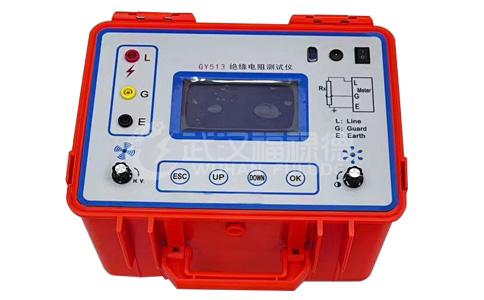

GM-5KV-20KV可调高压兆欧表
产品别称：GM可调高压兆欧表、可调高压数字兆欧表、可调高压兆欧表
产品介绍
GM-5KV/10KV/15KV/20KV系列可调高压数字兆欧表测试电压高，功率大，被测量对象往往又带有工频泄漏或感应上高压干扰电能，因此为了人身安全，使用该仪器首先一定要接好安全接地线。可调高压数字兆欧表是为了解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。它亦可用于广泛领域的电气绝缘电阻特性测量。
产品特点

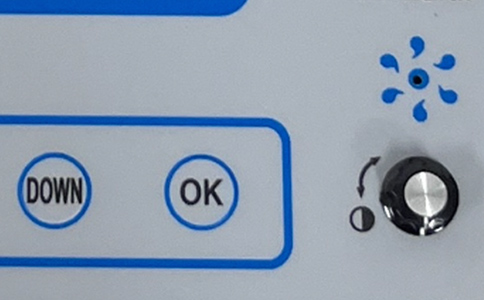

1、采用微电脑控制，菜单操作，大屏幕液晶LCD点阵显示，性能稳定，属智能化仪表。
2、抗干扰能力强，适合在强电磁干扰环境中测量。
3、有0.5kV、1.0kV、2.0kV、2.5kV、5.0kV、10.0kV、15.0kV、20.0kV共8个电压输出档。
4、输出高电压同时也可连续调节。
5、自动测量R15、R60、R600，自动计算吸收比、极化指数。
6、带载能力强，短路电流约5mA。
7、测量范围*大为0 ~5TΩ，自动切换量程。
8、模拟条指针与数字显示相结合，形象的表明数据的变化趋势及准确的测量结果。
9、随时显示测试时间，且每隔15秒蜂鸣器自动鸣叫提示。
10、测量完毕自动泄放高压，高压泄放时间不超过30秒。
11、自动测量环境温度、空气湿度及每次测试的日期与时间。
12、能保存60组测量结果，且数据20年可不丢失。
13、超大容量9800mAH锂电池，一次充电连续使用30天，具有完善的充电保护功能。

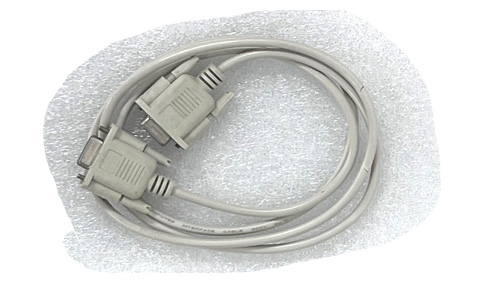

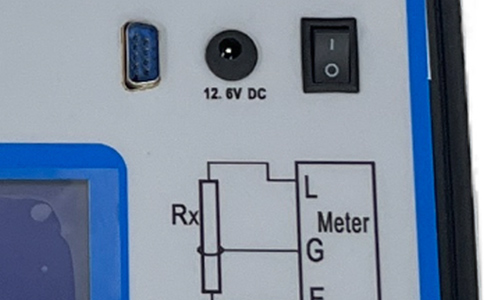

14、自带RS232串行接口，能与计算机数据通信。
15、标配微型打印机，可对测量结果进行打印，免去了抄表工作。
16、具有全面完善的保护功能，工作可靠性高。
技术参数
| 额定测试电压 | 0.5kV、1.0kV、2.0kV、2.5kV、5.0kV、10.0kV、15.0kV、20.0kV（共8个电压输出档，输出高电压同时也可连续调节） |
| 测量上限值 | 100GΩ ~ 5TΩ |
| 测量下限值 | 0.1MΩ |
| 输出电压误差 | ±5% |
| 短路电流 | 约5mA |
| 准确度等级 | 3.0级 |
| 下半量程范围误差 | ±( 2%·Rx + 1d ) |
| 上半量程范围误差 | ±( 3%·Rx + 2d ) |
| 高压显示误差 | ±( 3%·Ux + 1d ) |
| 温度测量误差 | ±0.5℃ |
| 空气湿度测量误差 | ±2%RH |
| 供电电源 | 14.8V 锂电 |
| 一次充电使用时间 | 30天 每天10次DAR和5次PI测试 |
| 绝缘电阻 | > 500 MΩ（测试线与机壳间） |
| 耐压 | AC10.0kV 50Hz 1min（测试线与机壳间） |
| 工作温度与湿度 | 0℃ ~ + 40℃ < 85%RH |
| 贮存温度与湿度 | - 20℃ ~ + 50℃ < 90%RH |
| 外形尺寸 | 270（L）×240（W）×165（H） （mm） |
| 重量 | ≈ 4.5kg |

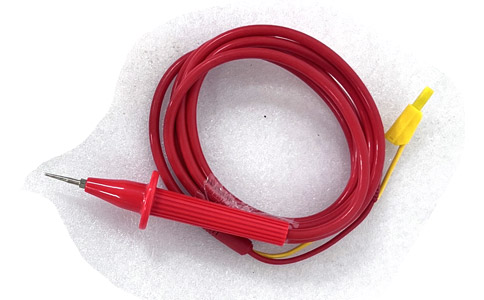

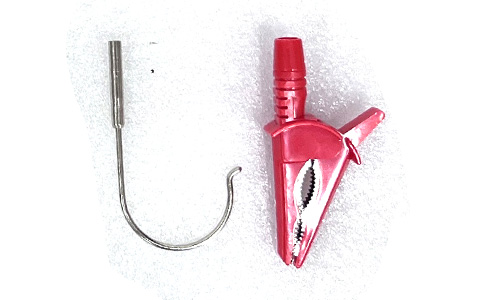

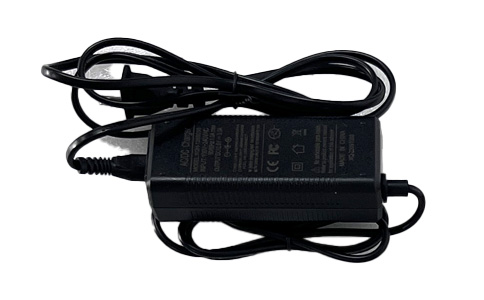

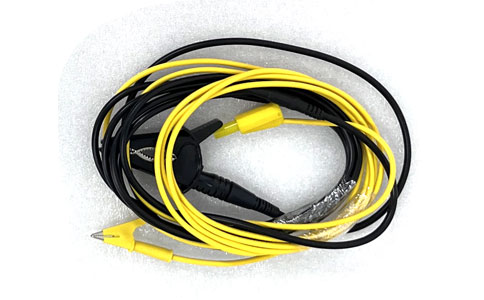

附件配件

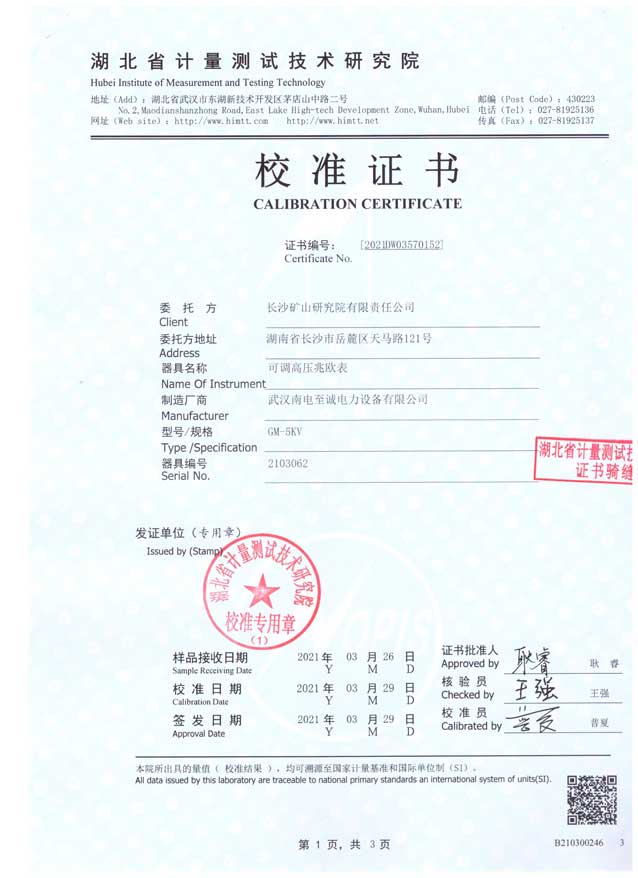

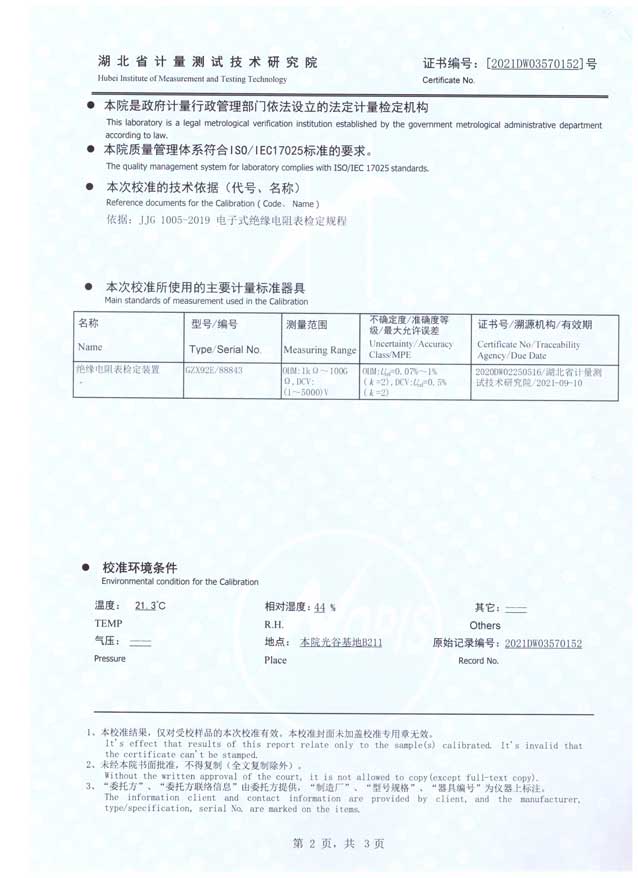

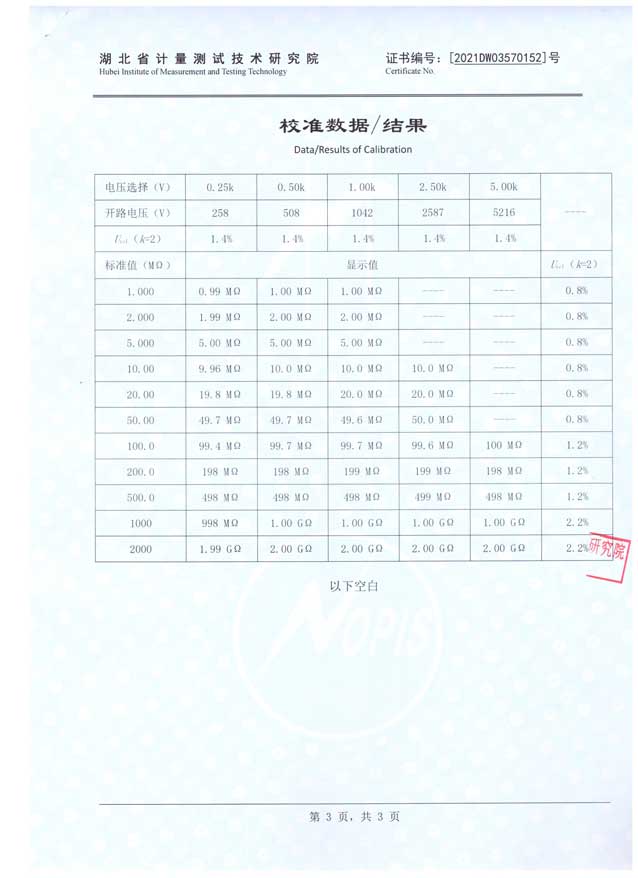

检定证书
