断路器测试仪器

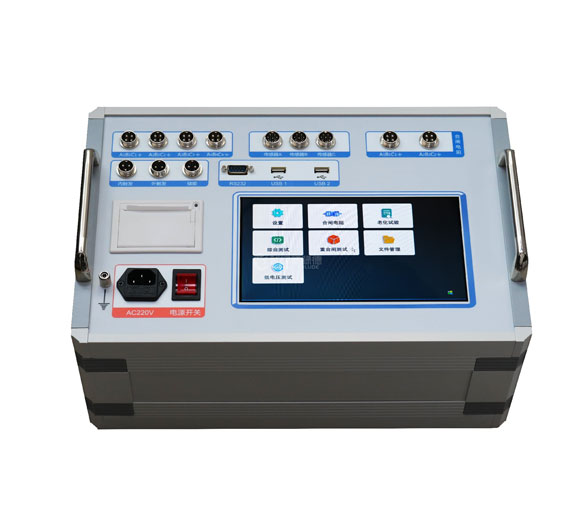

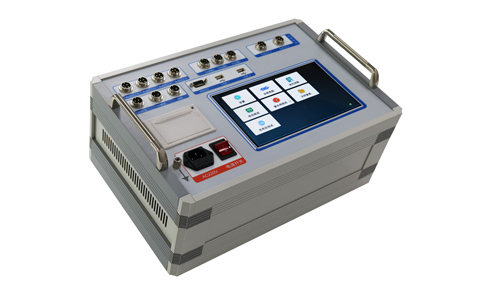

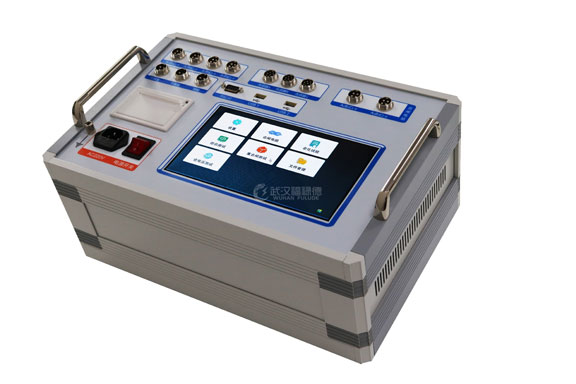

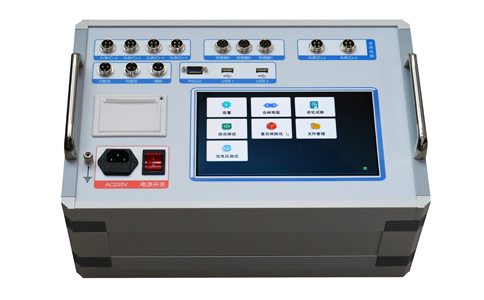

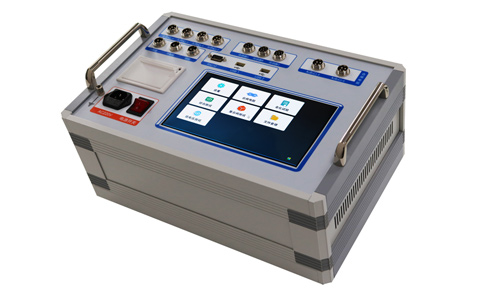

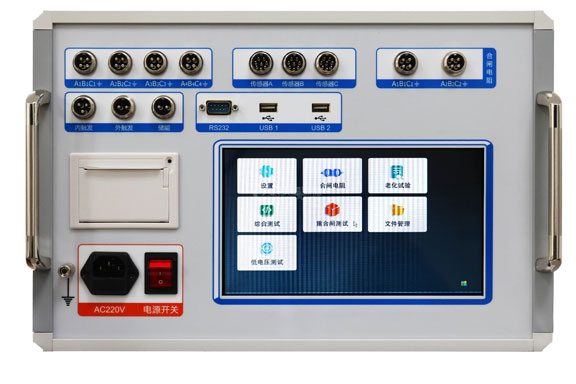

GKC-FB开关机械特性测试仪

参考标准:
产品优势:
设备厂家:福禄德电力

全国销售热线:027-82620419
产品别称:开关机械特性测试仪、开关测试仪、开关特性测试仪
产品介绍

随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。GKC-FB高压开关特性综合测试仪 即(高压开关机械特性测试仪)是依据*新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2017为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。


产品特点

⑴、本仪器为嵌入式工控机,主板基于CortexTM-A8,主频1GHZ,闪存1GB,开机速度快仅需16秒。9寸彩色大屏,windows操作系统,人性化操作界面直观,触摸屏,支持中英文输入,便于现场操作人员使用。

⑵、高速热敏打印机,方便现场打印测试数据。

⑶、机内集成式操作电源,无须现场二次电源,使用方便快捷。可提供DC6~270V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

⑷、配备直线传感器、旋转传感器、**传感器、激光传感器(选配)以及支架、专用固定多功能接头,安装极为方便,简捷。

⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

⑹、开关动作一次,得到所有数据及图形,测试数据和图形同屏显示,速度可进行再计算,无需再测试。

⑺、主机可存储30000组现试验数据(可扩展存储卡),机内实时时钟,便于存档。

⑻、配备2个USB接口,可接鼠标操作仪器,可直接把数据保存到U盘,上传到计算机进行分析、保存。RS232接口联机操作(选配)、WIFI操作选配。

⑼、同时可测12路金属触头断口、6路主断口和6路辅助断口、3/6路合闸电阻、1路速度(3路速度选配)。

⑽、内含包络线,通过一台开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。

⑾、内部抗干扰电路可满足500KV变电站内可靠使用。


技术参数

1.时间测量:

              12路 固有分闸(合闸)时间

              分闸(合闸)相内不同期

              分闸(合闸)相间不同期之差

              合闸(分闸)弹跳时间(弹跳次数)

              不同期测试范围:0.10ms~99ms,分辨率:0.01ms;

              内触发测试范围:0.10ms~999ms,分辨率:0.01ms,

              1000ms~9999ms,分辨率:0.1ms,  10000ms~200000ms分辨率:1ms。

              外触发测试范围:0.01ms~200s

            在1000ms以内准确率:0.05%±1个字

2. 合闸电阻测量:

             3/6路固有分闸(合闸)时间

                 分闸(合闸)相内不同期

                 分闸(合闸)相间不同期

                 合闸电阻投入时间、电阻值

3. 测量范围:30~10KΩ,分辨率0.1Ω,准确度:≤1%±2个字

4. 速度测量:刚分(刚合)速度

               指定时间段(行程段或角度段)平均速度

5. 测速范围:1mm传感器 0.01~25.00m/s,

                0.1mm传感器 0.001~2.50m/s

                345°角度传感器 0.01~25.00m/s,

                激光传感器0.01~15.00m/s。

6. 行程测量:动触头行程(行程)(3路行程测量选配)

                接触行程(开距)

                超行程

                过冲行程或反弹行程

7. 测量范围:直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm。

               旋转传感器:345о,测量范围:0-1000mm,分辨率:0.08о。此传感器有15度的无效区,安装时在仪器可看到传感器有效区域,数值显示在160-200度左右为佳。

               加速度传感器测量范围:0-300mm,分辨率:0.1mm。

8. 线圈电流:*大电流20A,分辨率:0.01A。

9. 线圈电阻测量范围:0~2000Ω,分辨率:0.01Ω。

10.仪器电源 :AC220V ± 10%;50Hz ± 10%。

11.直流电源输出:DC6~270V连续可调,DC24V≤15A(短时),DC220V≤ 20A(短时)。

12.外触发触发电压:AC/DC10-300V,电流≤120A

13.隔离开关测量范围:

⑴、电压输出:DC6~270V(可调);

               ⑵、电源输出时间:0.01-20秒(可设置);

⑶、断口信号*大采集时间为200秒;

⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

14.主机体积:400×263×175mm

15.使用环境:  -20℃~+50℃

16.相对湿度:≤90%


附件配件

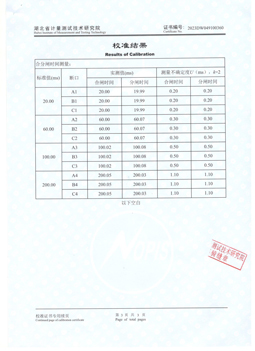

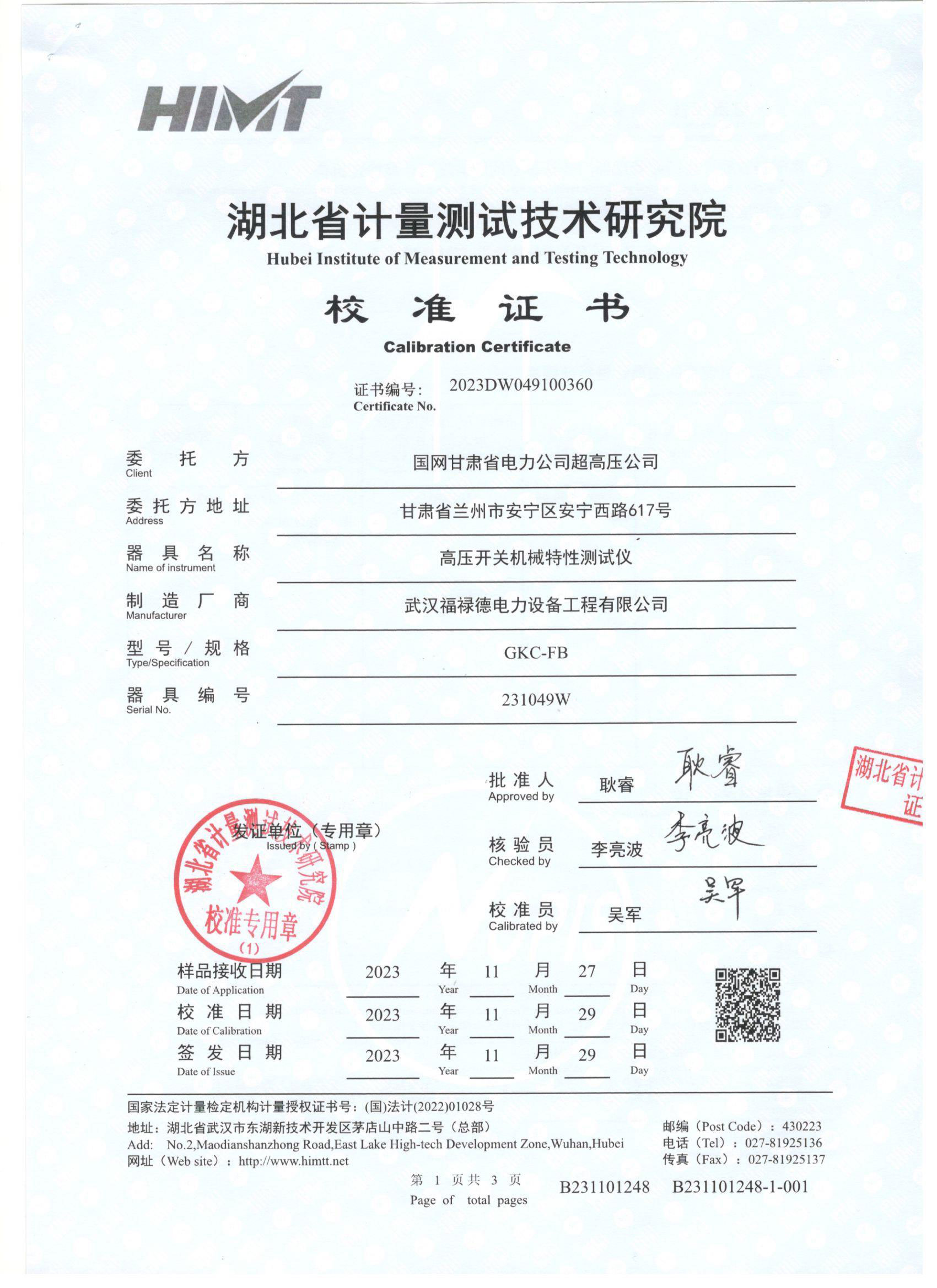

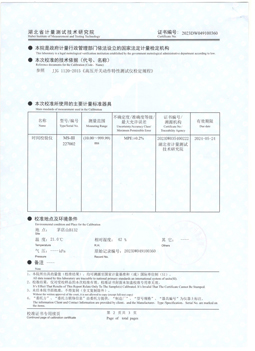

检定证书
