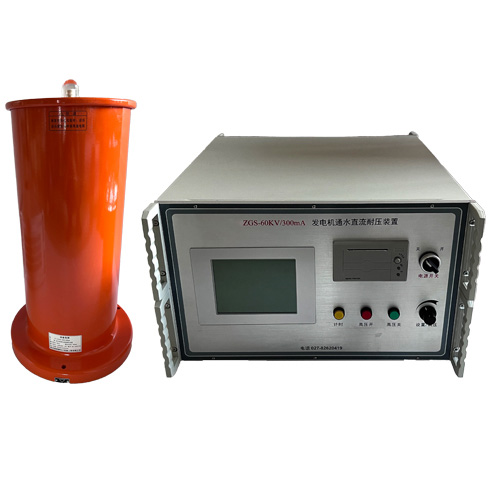

FLDZGS水内冷发电机通水直流耐压试验装置
产品别称：水内冷发电机通水直流高压试验装置、水内冷发电机直流耐压试验装置、水内冷发电机直流耐压泄露试验装置、水内冷发电机直流高压试验装置、水内冷发电机通水直流耐压试验装置、水内冷发电机定子绕组通水直流耐压试验装置、水内冷发电机专用泄漏电流测试仪
产品介绍
水内冷发电机通水直流耐压试验装置主要适用于水内冷发电机定子绕组泄漏电流和直流耐压试验。
该装置采用低压屏蔽法接线，汇水管在通水情况下即可试验，彻底改变原试验汇水管难吹干，而且可以避免放电闪烙危险。
轻巧方便，替代原来使用试验变压器，调压器，电容，高压硅堆等一系列沉重设备。
操作简便，机箱内设汇水管极化电势补偿回路，通水加压前需调整电位器，微安表即可回零位指示，解决微安表偏转问题。
产品特点
1、采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
2、采用电压大反馈，输出电压稳定度高，纹波系数小。
3、全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%读数±0.2kV 。
4、过压保护采用拔码设定，一目了然，误差±1%。

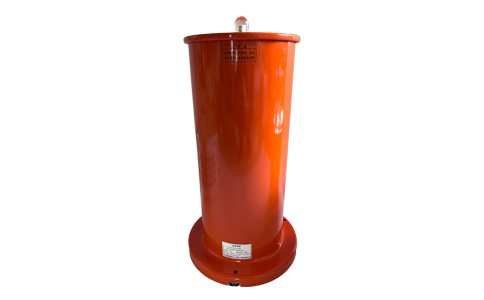

5、倍压采用新型材料，轻巧、坚固，电气性能好。
6、一分钟计时报警。

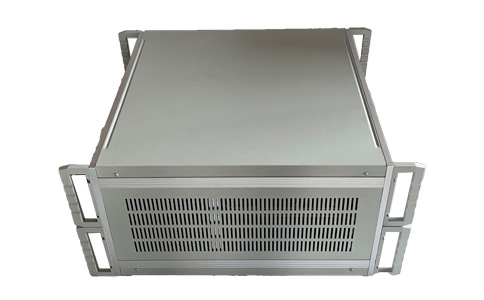

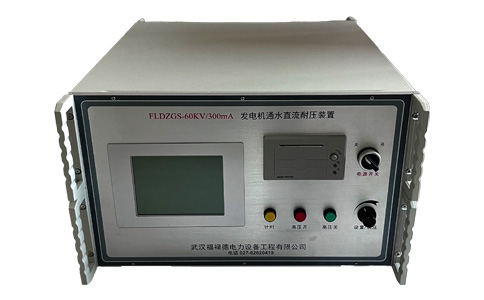

7、机箱面板直读高压总电流和泄漏电流。
技术参数
| 规格 | 60/80 | 60/120 | 60/200 |
| 输出电压（kV） | 60 | 60 | 60 |
| 输出电流（mA） | 80 | 120 | 200 |
| 输出功率（W） | 4800 | 7200 | 12000 |
| 机箱重量（kg） | 8 | 8 | 12 |
| 倍压重量（kg） | 20 | 20 | 25 |
| 倍压筒高度（mm） | 650 | 650 | 650 |
| 电压测量误差 | 1.0%（满度）±1个字 | ||
| 总电流测量误差 | 1.0%（满度）±1个字 | ||
| 泄漏电流测量误差 | ±2.0% | ||
| 过压整定误差 | ≤1% | ||
| 电压稳定度 | 2.0%（随机波动、电源电压变化±10%） | ||
| 工作方式 | 额定负载一次连续工作≤10分钟 | ||
| 环境温度 | -10℃～40℃ | ||
| 相对湿度 | 当温度为25℃时不大于90%（无凝露） | ||
| 海拨高度 | 3000米以下 | ||
