核相仪

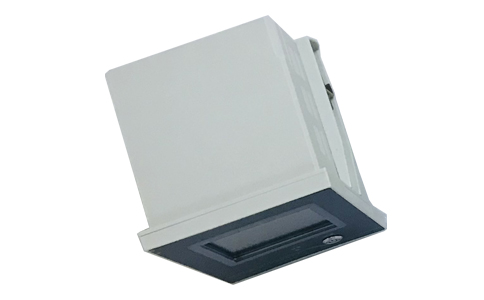

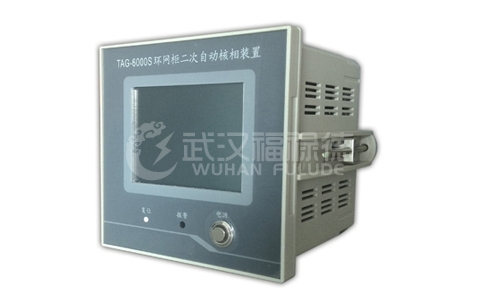

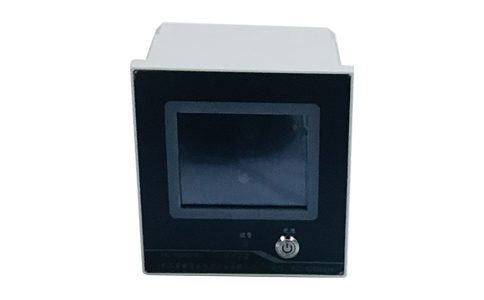

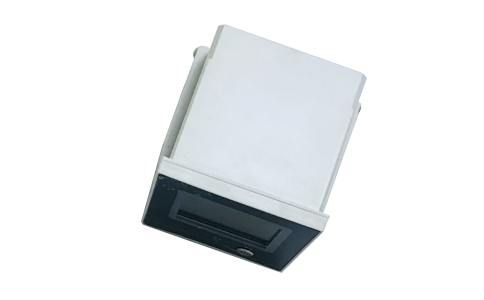

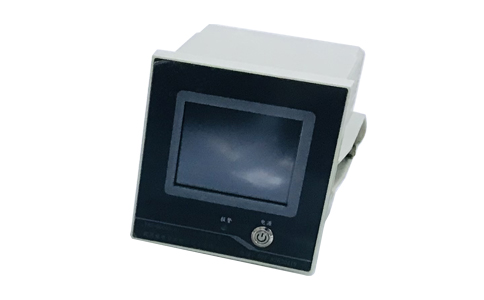

TAG-6000S环网柜二次自动核相装置

参考标准:DL/T408-1991,GB/T1029-2005, GB311.1-2012
产品优势:

● 实时监测被测线路的带电状态。可实现各回路各相的电压监测,直观显示各相的带电状态。
● 兼容性强。能适应各种开关柜的安装与测量,包括各种电压的直流操作电源、各PT的接线方式等。
● 抗干扰能力强。使用工业级器件及可靠的软件抗干扰技术,抗电磁干扰能力强。


设备厂家:福禄德电力

全国销售热线:027-82620419
产品别称:二次核相器、二次自动核相装置、二次核相仪、二次核相装置、环网柜二次核相装置、环网柜核相仪、环网柜二次自动核相装置
产品介绍

      TAG-6000S环网柜二次自动核相装置是专门针对10kV、35kV环网柜核相的新型产品,具有安装方便、工作可靠、操作灵活的特点,可实现环网柜多路进、出线之间的相位测量,并可提供各路进、出线之间的压差检测,同时还能可靠检测各线路的带电状态。
      本产品可以替代传统的高、低压核相器,操作更简单、更安全、更可靠。该产品符合**GB13398-92、GB311.1-311.6-8、3DL408-91标准和**新颁布电力行业标准《带电作业用1kV~110kV便携式核相仪通用技术条件DL/T971-2005》要求。

产品特点

1、可监测八回路相位。通过简单的切换操作可实现8回线路中任意两回路之间的相位角测量,并提示被检测线路相位的一致性。
2、操作智能化。配置3.5寸TFT触控真彩屏,操作快速便捷,通过触控屏可以方便实现任意线路间的测量。
3、实时监测被测线路的电压差。而无需输入变比等参数。
4、直流操作电源范围宽。可适应24~48V 直流系统。
5、实时监测被测线路的带电状态。可实现各回路各相的电压监测,直观显示各相的带电状态。
6、兼容性强。能适应各种开关柜的安装与测量,包括各种电压的直流操作电源、各PT的接线方式等。
7、抗干扰能力强。使用工业级器件及可靠的软件抗干扰技术,抗电磁干扰能力强。

技术参数
显示器分辨率320 * 240
测量通道数24 通道(8路)
频率范围50Hz ~ 60Hz
相位误差0.5 %
相位分辨率0.01°
电压差范围0 ~ ****
直流操作电源24V ~ 48V
电压差范围0 ~ ****
输入电压范围≤250V
电源范围DC 12V ~ 48V
工作温度-25℃ ~ +60℃
重    量300克
整机功耗3W
尺    寸120 * 120 * 100(mm)
