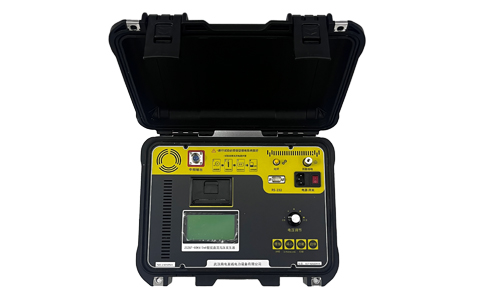

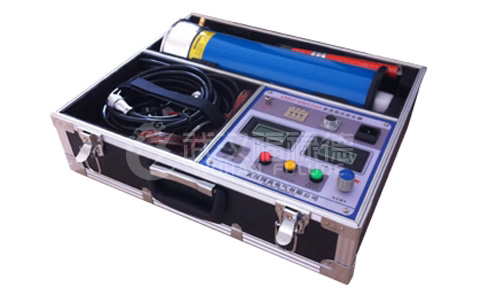

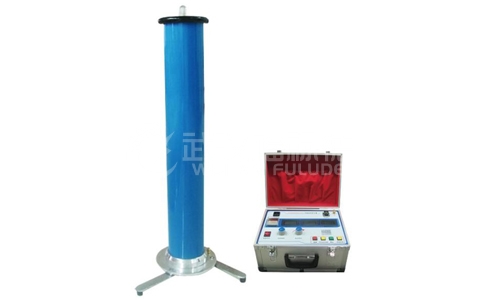

ZCZGF系列智能型直流高压试验器是在我公司推出的新一代智能化产品。该产品主要技术特点及功能有：
①采用大屏幕点阵液晶显示屏，并具有人机对话功能；
②氧化锌避雷器全自动测量功能：重复性好，精度高；
③自动试验功能：预设试验电压，输出电压可恒压保持；
④自动计时功能：对试验加压时间进行预设置并计时，计时完毕后自动降压；
⑤高压过压整定采用微处理器比较，精度高，可靠性好；
⑥保留手动试验模式。
⑦数据存储功能，可即时捕获试验参数和自动保存试验结果；
⑧根据电磁兼容性理论，采用特殊屏蔽、多级隔离和接地等保护措施有机结合，设备在承受额定电压放电时不损坏。
本试验器广泛适用于对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。
规格 技术 参数 | 60/5 | 60/10 | 100/4 | 120/5 | 200/2 | 100/200 | 200/3 | 100/200 | 200/5 | 250/3 | 250/5 | 300/2 | 200/300 | 300/3 | 100/200/300 | 300/5 | 200/300 7.5/5 |
输出电压(kV) | 60 | 60 | 100 | 120 | 200 | 100/200 | 200 | 100/200 | 200 | 250 | 250 | 300 | 200/300 | 300 | 100/200/300 | 300 | 300 |
输出电流(mA) | 5 | 10 | 4 | 5 | 2 | 4/2 | 3 | 6/3 | 5 | 3 | 5 | 2 | 3/2 | 3 | 9/4/3 | 5 | 7.5/5 |
输出功率 (W) | 300 | 600 | 400 | 600 | 400 | 400 | 600 | 600 | 1000 | 750 | 1250 | 600 | 600 | 900 | 900 | 1500 | 1500 |
充电电流(mA) | 7.5 | 15 | 6 | 7.5 | 3 | 6/3 | 4.5 | 9/4.5 | 7.5 | 4.5 | 7.5 | 3 | 4.5/3 | 4.5 | 10.0/6/4.5 | 7.5 | 8.5 |
倍压重量(kg) | 12.0 | 12.0 | 8.7 | 8.7 | 10.2 | 12.5 | 10.2 | 12.5 | 10.2 | 15.3 | 15.3 | 16.0 | 19.0 | 16.0 | 20.5 | 16.0 | 19.0 |
倍压筒 尺寸 (mm) | Φ150×600 | Φ150×600 | Φ110×700 | Φ110×700 | Φ110×930 | Φ150 ×1010 | Φ110×930 | Φ150 | Φ110 | Φ130 | Φ130 | Φ130 | Φ150 | Φ130 | Φ150 | Φ130 | Φ150 |
电压测量 误差 | 1%±2个字 | ||||||||||||||||
电流测量 误差 | 1%±2个字 | ||||||||||||||||
过压整定 误差 | ≤1% | ||||||||||||||||
0.75切换 误差 | ≤1% | ||||||||||||||||
波纹系数 | ≤1.0% | ||||||||||||||||
电压 稳定度 | 随机波动、电源电压变化±10%，≤1.0% | ||||||||||||||||
工作方式 | 间断使用：额定负载30分钟； | ||||||||||||||||
环境温度 | -15℃～50℃ | ||||||||||||||||
相对湿度 | 当温度为25℃时不大于90%（无凝露） | ||||||||||||||||
海拔高度 | 2000米以下 | ||||||||||||||||
-
