核相仪

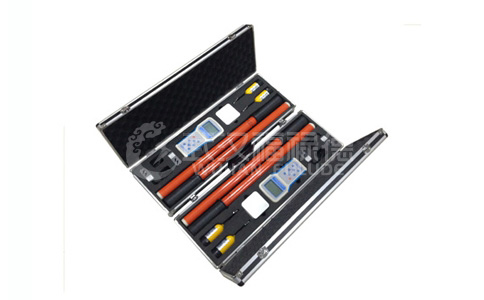

TAG-9000S卫星授时远程无线核相仪
产品别称：远程无线高压核相仪、GPS核相仪、GPS远程无线核相仪、GPS远程卫星授时无线核相仪、远程核相仪、远程无线核相仪、卫星授时核相仪、GPS远程无线高压核相仪、GPS远程卫星无线核相仪
产品介绍
TAG-9000S卫星授时远程无线核相仪采用GPS精确授时技术和无线传输技术，用于远距离核相、近距离核相和开关柜取电感应点核相。还具有高压验电、核定相序、测量电网频率的功能。仪器适合5V～500KV输电线路带电核相作业。仪器采用GPS卫星精确授时技术，在全球任何地方获取统一的时间，能够同时测量任何地方的两条电线相位差值。解决了传统无线核相仪操作需在300米以内的距离限制。
产品特点
1、远程核相不受地形限制，可用于室外、室内、地下室的核相；
2、远程核相仪不用停电、倒电，可直接远程核相；
3、一套远程核相仪可分为两台近程核相仪单独使用，相当于一套远程、两台近程，性价比高；
4、可用于高压线路和完全密封的环网柜低压感应点核相；
5、远距离核相---精准测量模式：甲乙主机由GPS精确授时，在相同的GPS时间（纳秒级）开始测量，根据甲乙的相位值计算相位差值；
6、远距离核相---授时测量模式：甲乙主机预先由GPS授时，然后启动甲乙主机内部时钟，在相同的时间（微秒级）开始测量，根据甲乙的相位值计算相位差值；

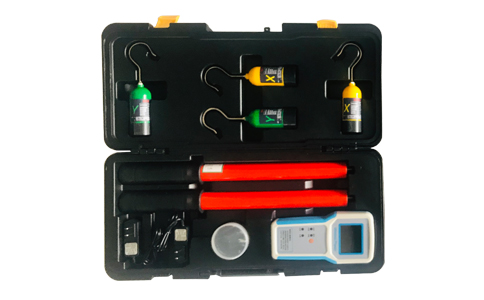

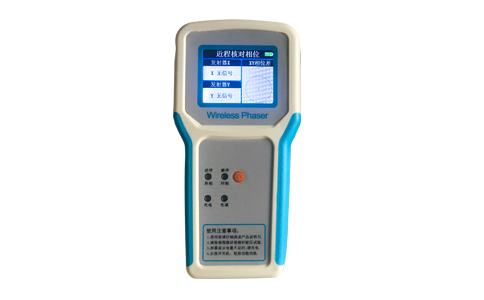

7、近距离核相：由一个主机测量接收X发射器和Y发射器的信号，计算两线路的相位差值；
8、发射器原理：采集带电线路的相位和频率信息，将信息编码后通过无线电波的形式发送给接收主机。
技术参数
| 相位差准确度 | 近距离核相 | 误差≤3° |
| 远距离核相---精准模式 | 误差≤3° | |
| 远距离核相---授时模式 | 误差≤6° | |
| 频率准确度 | ±0.1Hz | |
| 发射器和接收主机的无线视距传输距离 | ＞100m | |
| 甲乙主机之间GPS卫星授时远程核相距离 | ≥500km | |
| 结果判断采用A级标准 | 相位差≥30°为异相；相位差<30°为同相 | |
| 无GPS信号时本机仍可继续工作30分钟，仪器实现了跨电压等级测量，一台仪器可以测量各电压等级线路，具有高压验电和核定相序的功能，可以用于开关柜带电显示器核相，数据存储容量800组，可以查阅和单条删除 | ||
| 标配绝缘杆长度 | 3米 | |
| 绝缘杆适用电压等级 | ≤220KV | |
| 高压测量时泄漏电流 | <10uA | |
| 发射器工作功耗 | <0.1W | |
| 接收主机工作功耗 | <0.3W | |
| 两个发射器和接收器均内置可充电锂电池。主机锂电池容量约为2200mAH，发射器电池容量约为350mAH | ||
| 工作环境 | -35℃--- +45℃ 湿度≤95%RH | |
| 储存环境 | -40℃--- +55℃ 湿度≤95%RH | |
| 整机重量 | 约5Kg*2个 | |
| 仪器包装尺寸 | 长71cm*宽26cm*高11cm*2个 | |
附件配件

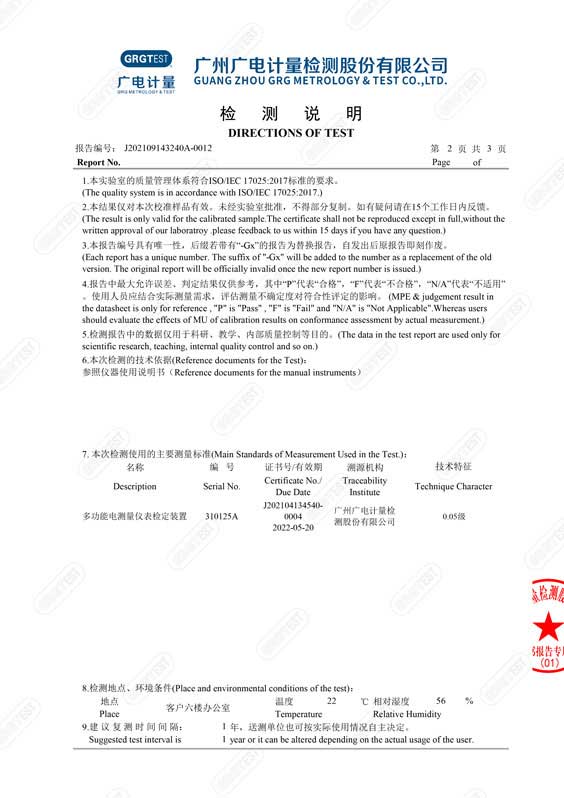

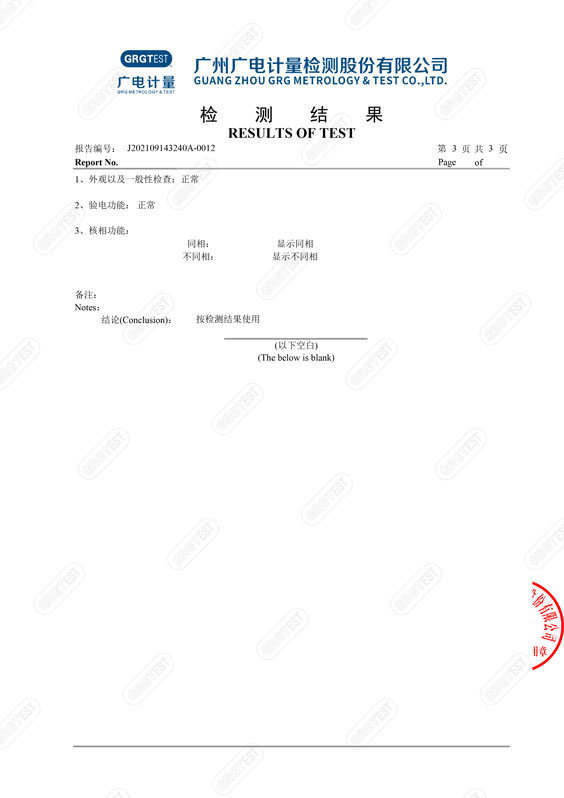

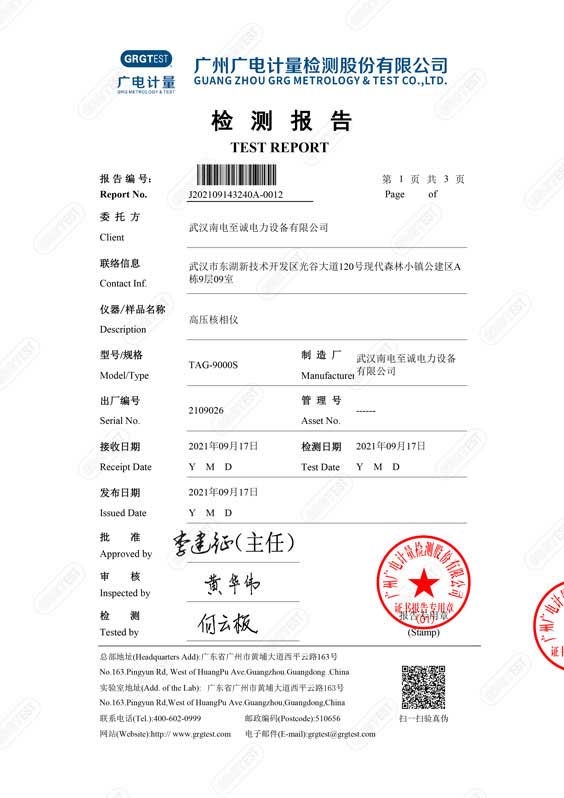

检定证书
售后保障
应用案例
-
信義能源控股集团
-
天津安全工器具
-
四川能投风电开发
-
陕西国网
