继电保护测试仪工作原理是什么？

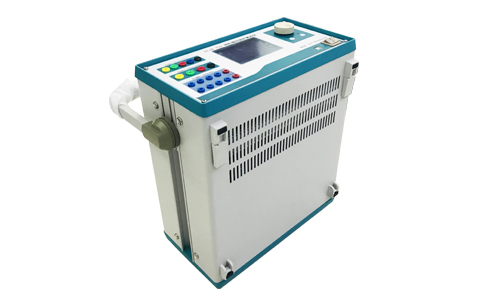

　　继电保护测试仪是电力系统中用于测试和评估继电保护系统的重要设备。了解继电保护测试仪的工作原理可以帮助我们更好地理解其功能、使用方法和注意事项。本文将详细介绍继电保护测试仪的工作原理。

　　一、继电保护测试仪的组成

　　继电保护测试仪通常由电源模块、信号生成模块、信号测量模块、数据处理模块和显示模块等组成。各个模块协同工作，实现测试和评估继电保护系统的功能。

　　二、继电保护测试仪的工作原理

　　1、电源模块：电源模块提供设备所需的电源，通常采用稳定的直流电源，以保证测试结果的准确性。

　　2、信号生成模块：信号生成模块根据测试需求生成模拟故障信号，包括各种类型的短路、断路等故障信号，以及相应的故障参数。

　　3、信号测量模块：信号测量模块用于测量继电保护系统的动作时间和动作值，以及故障位置等参数。测量模块通常采用高精度的电压和电流表，以及相应的测量电路。

　　4、数据处理模块：数据处理模块对测量数据进行处理和分析，包括数据转换、计算和判断等。数据处理模块通常具有高精度的A/D转换器和强大的数据处理能力。

　　5、显示模块：显示模块用于显示测试结果和设备状态，通常采用高清晰度的显示屏和相应的控制面板。

　　三、继电保护测试仪的工作流程

　　1、开启设备：首先按下继电保护测试仪的电源开关，设备将自动启动并自检。

　　2、设定测试参数：根据测试需求，操作人员可以通过控制面板或上位机软件设定相应的测试参数，如故障类型、故障位置、故障量等。

　　3、模拟故障信号：信号生成模块根据设定的测试参数生成相应的模拟故障信号，通过输出端口发送给被测设备。

　　4、测量与分析：信号测量模块对被测设备的动作时间和动作值进行测量，并将测量数据传输给数据处理模块。数据处理模块对数据进行转换、计算和分析，判断继电保护系统的性能和可靠性。

　　5、显示结果：显示模块根据数据处理结果，以图形或数字的形式显示测试结果，包括动作时间、动作值、故障位置等参数。操作人员可以通过显示屏或上位机软件查看测试结果。

　　6、关闭设备：在完成测试后，操作人员可以关闭继电保护测试仪的电源开关，确保设备安全。
